液体包装通路气动插板截流装置

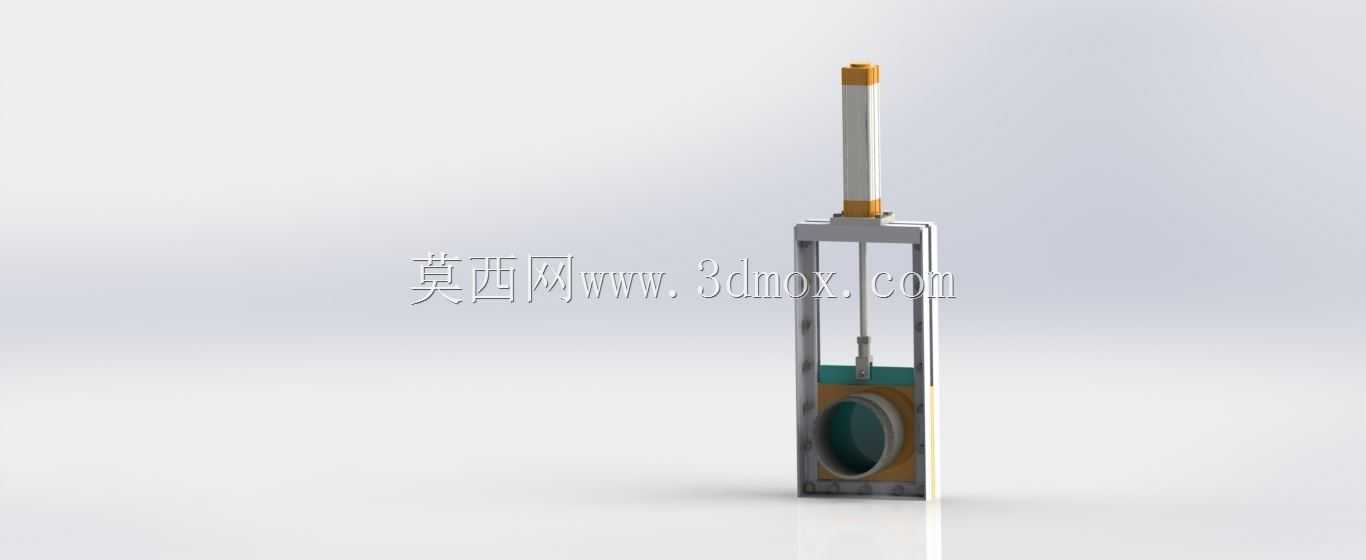

　　在液态物料包装生产线的管路排布中，这类气动驱动的滑板式截流构件，常被布置在储料仓与灌装计量单元的衔接段，承担通路启闭、截流断料的核心作用，相比手动闸板结构，它能匹配自动化产线的节拍信号，在灌装头完成单次定量输出后快速切断料流，避免管路残液滴漏污染包装容器外壁，也能在产线换型、设备维护时实现可靠截流，将上游储料段与下游作业段完全隔断，减少物料排空的浪费量。从结构设计逻辑来看，这套构件采用框架式承载主体，两侧设置平行导向槽约束滑板的运动轨迹，避免气动推杆推动滑板启闭时出现卡滞、偏磨的问题；滑板与框架接触的密封面嵌装耐腐弹性密封件，针对液态物料的流通特性，密封面做了圆弧过渡处理，和管路通径完全匹配，全开状态下不会出现通径缩径的问题，

　　能减少物料流经时的阻力，也避免物料在台阶处积存干结，影响后续启闭的密封性能。驱动端采用垂直布置的气动推杆，推杆与滑板的连接位置做了浮动铰接设计，能抵消加工装配带来的微小同轴度误差，避免推杆受径向力导致密封件过早磨损；推杆的伸出、缩回行程刚好匹配滑板的全开、全关位置，框架上下端设置的限位结构，能在滑板运动到极限位置时提供硬限位，避免气动推力过大导致滑板撞击框架产生形变。从安装边界来看，这套构件的主体框架为矩形结构，两侧预留的安装孔位可直接与方形管路法兰对接，不需要额外做转接接头，安装时只需保证两侧导向槽处于垂直状态，就能让滑板依靠自身重力辅助贴合密封面，提升截流时的密封可靠性；整体结构的厚度方向尺寸紧凑，

　　不会在管路排布中占用过多轴向空间，适合在空间局促的包装设备内部安装布置。实际应用中，这类截流装置可适配低粘度的液态物料，比如饮品、日化洗剂、工业水剂等品类的包装管路，气动驱动的响应速度快，单次启闭动作可在0.5秒内完成，能匹配每分钟30-60次的高速灌装节拍；滑板的运动方向与料流方向垂直，全开状态下整个通径完全敞开，不会对物料中的细小固态杂质产生卡阻，相比旋塞类、蝶阀类截流构件，它的流道更通畅，不容易出现杂质卡滞导致的关闭不严问题。设计过程中，框架主体采用轻量化的型材拼接结构，在保证结构刚度的前提下降低整体重量，方便现场安装与后期维护更换密封件；密封件采用快装式嵌槽结构，不需要完全拆解整个构件，就能快速完成磨损密封件的更换，

　　减少设备停机维护的时间。气动推杆的进气接口设置在框架顶部，可直接对接产线现有的压缩空气管路，不需要额外配置专用的动力源，接入常规0.4-0.6MPa的压缩空气就能稳定驱动，适配绝大多数包装车间的现有气源条件。滑板的密封面做了镜面抛光处理，能降低物料粘附的概率，日常生产结束后只需用清水冲洗通路，就能将残留物料清理干净，不会出现物料在构件内部积存变质的问题，符合食品、日化类产品生产的卫生要求。在结构强度校核层面，框架两侧的导向槽壁厚经过计算，能承受管路内0.1MPa以内的物料静压，不会在正常生产工况下出现形变导致滑板卡滞；推杆与滑板的铰接点做了耐磨处理，能承受长期往复运动的磨损，整套构件在正常维护条件下可实现百万次启闭无故障。
