高压大流量撬装双泵管路集成结构

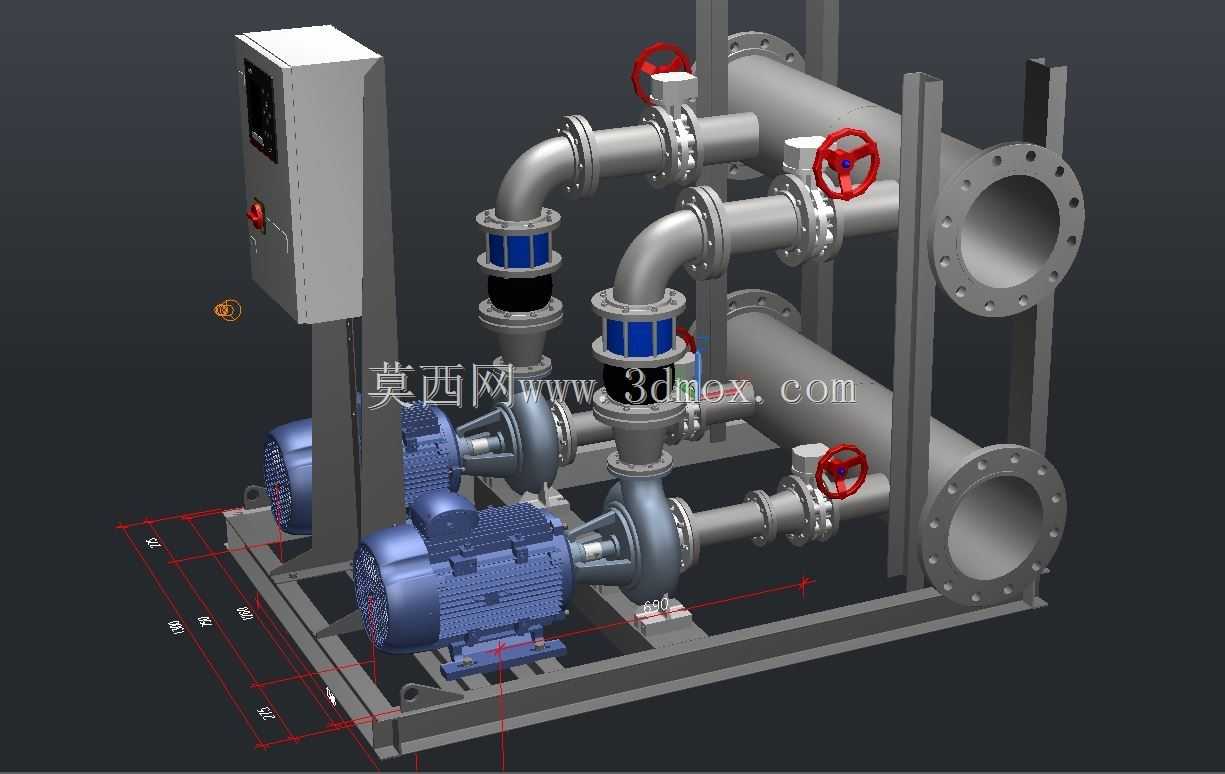

　　这套集成式泵组结构，主要面向需要大流量、稳定压力流体输送的工业场景，常见于市政供水增压、工业循环水系统、化工介质中转输送、长距离管线输运等工况，核心是将泵体、驱动单元、管路、阀门、控制柜体全部集成在统一的焊接底座框架上，省去现场分散安装的对位、配管工作量，到场后仅需对接进出口主管法兰与供电线路即可投入使用，大幅缩短现场施工周期。从结构布局来看，整套装置采用双泵并联的设计逻辑，两台卧式离心泵对称布置在底座内侧，每台泵的进出口都配置了独立的手动球阀，可实现单泵运行、双泵同时增压、单泵检修隔离的多种工况切换，不需要停机截断整个主管路就能完成故障泵的维护作业，适配连续生产不能轻易断流的使用场景。进出口主管路采用大口径法兰连接结构，

　　法兰端面预留标准螺栓孔位，可直接与现场同规格管线对接，管路转弯处采用标准冲压弯头降低流阻，管路上配置的蓝色短节为减震喉结构，能够吸收泵组运行时产生的管路振动，避免振动传递到外接管线引发焊缝开裂、紧固件松动的问题。控制柜体独立安装在底座侧方的支架上，柜体与泵组保持足够的安全间距，既方便操作人员现场启停、查看运行参数，也能避免泵组运行时的溅水、振动影响电控元件寿命，柜体上设置的急停按钮可在突发工况下快速切断设备运行。底座采用型钢焊接成型的框架结构，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，框架上的安装位全部经过机加工找平，保证泵体与电机的同轴度符合安装要求，避免运行时出现偏磨、振动超标的问题。

　　设计过程中优先考虑了运维便利性，每台泵的周边都预留了足够的操作空间，阀门手轮的高度设置在成年人站立操作的舒适区间，不需要登高或者俯身就能完成阀门开闭操作，电机侧预留的空间可满足日常轴承加注润滑脂、联轴器对中检查的作业需求。管路的排布遵循横平竖直的工程原则，所有管线都通过管卡固定在底座的竖向支架上，避免管路重量直接压在泵体进出口法兰上造成法兰密封面受力变形、泄漏的问题，进出口主管路的同心度在装配时做了严格校准，减少介质流动过程中的紊流与阻力损失。这套结构的安装边界清晰，整体外轮廓尺寸适配标准集装箱运输要求，不需要拆分部件就能完成整体转运，现场安装时不需要额外制作复杂的支撑结构，仅需保证基础平面的水平度在允许范围内即可完成固定。

　　双泵并联的设计还可以实现备用冗余，当其中一台泵出现故障需要检修时，另一台泵可通过阀门切换单独运行，维持系统的基础输送能力，避免整个流体输送系统完全瘫痪。管路上的阀门全部采用明杆式球阀，可直观判断阀门的开闭状态，避免误操作引发的介质泄漏或者管路憋压问题。在建模过程中，所有法兰、弯头、阀门的尺寸都遵循通用工业管路标准，可直接导出工程图用于生产下料，底座的型钢选型经过承重校核，能够承受整套泵组满水运行时的总重量，同时预留了1.2倍以上的安全系数，避免运输或者运行过程中底座出现变形。
