四套带砂滤池组的工业泵站集成装置

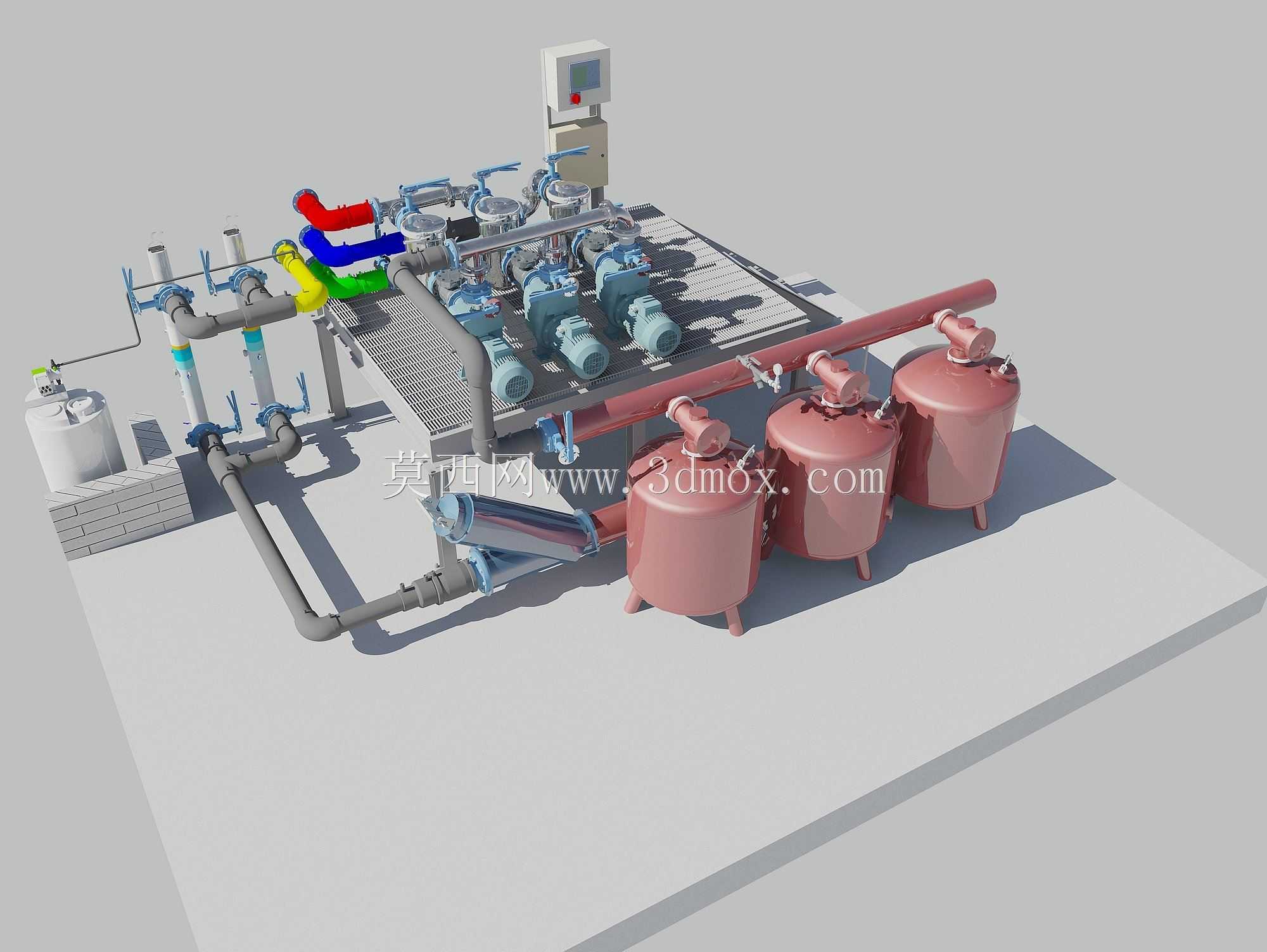

　　这套集成式泵站装置主要面向中小型循环水处理场景设计，常见于泳池水循环、工业冷却循环水预处理、小型中水回用系统的前端过滤与加压环节，整套设备将加压泵组、过滤单元、管路阀组、控制柜体集成在同一安装底座上，大幅减少现场安装的管路拼接工作量与安装空间占用。从结构布局来看，四台卧式离心泵并排布置在底座中部区域，泵组进出口通过汇流管统一连接，进水端先接入前置粗滤管路，再通过分支管路分别接入三台立式砂滤罐体，过滤后的清水经出水汇流管统一外送，整套管路的弯头、三通、法兰接口均做了等径匹配设计，避免变径位置产生的局部水头损失，同时在每台泵的进出口、每台砂滤罐的进出水口都设置了独立的截止阀，可实现单台设备停机检修不影响整套系统的连续运行。

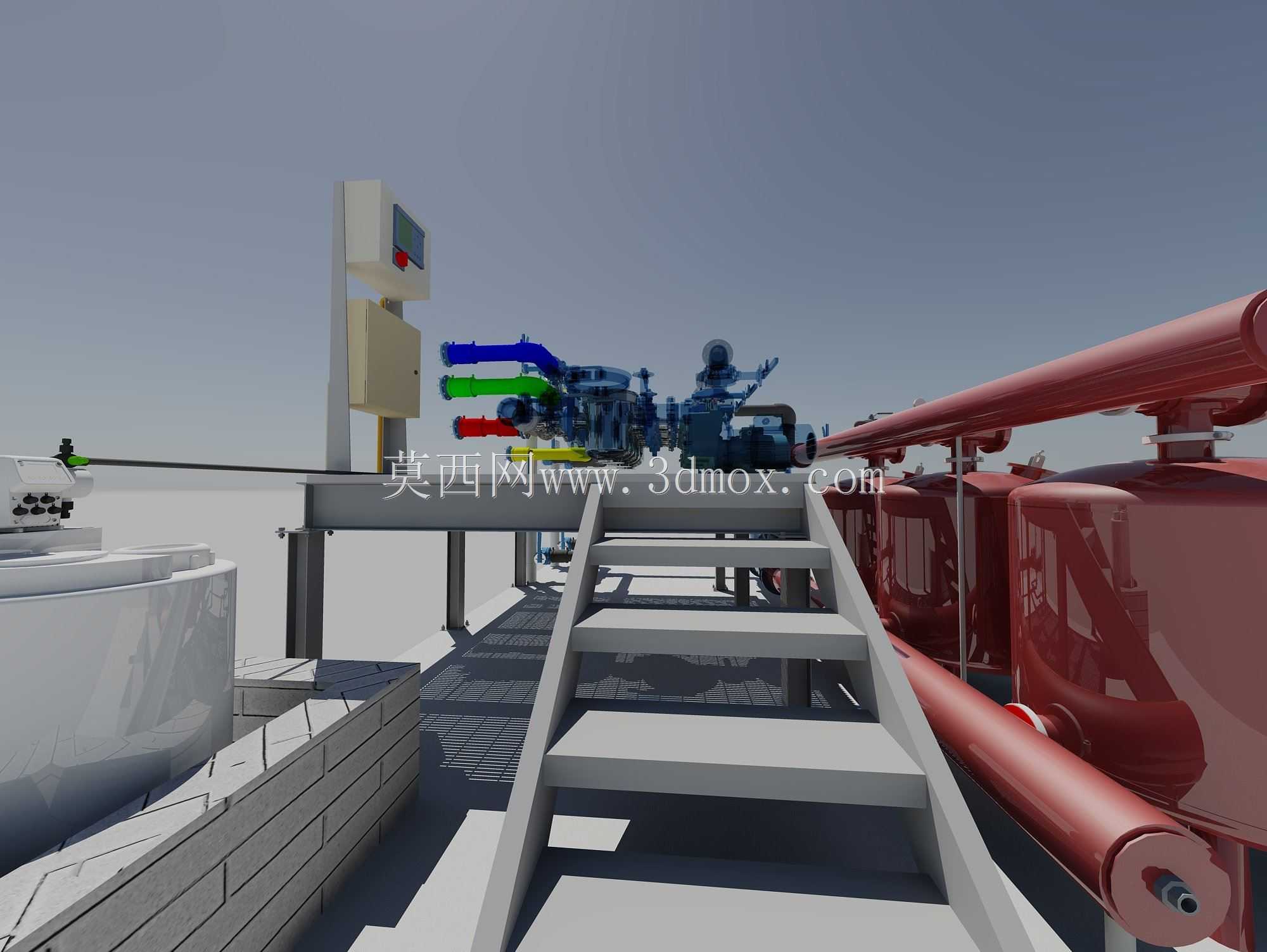

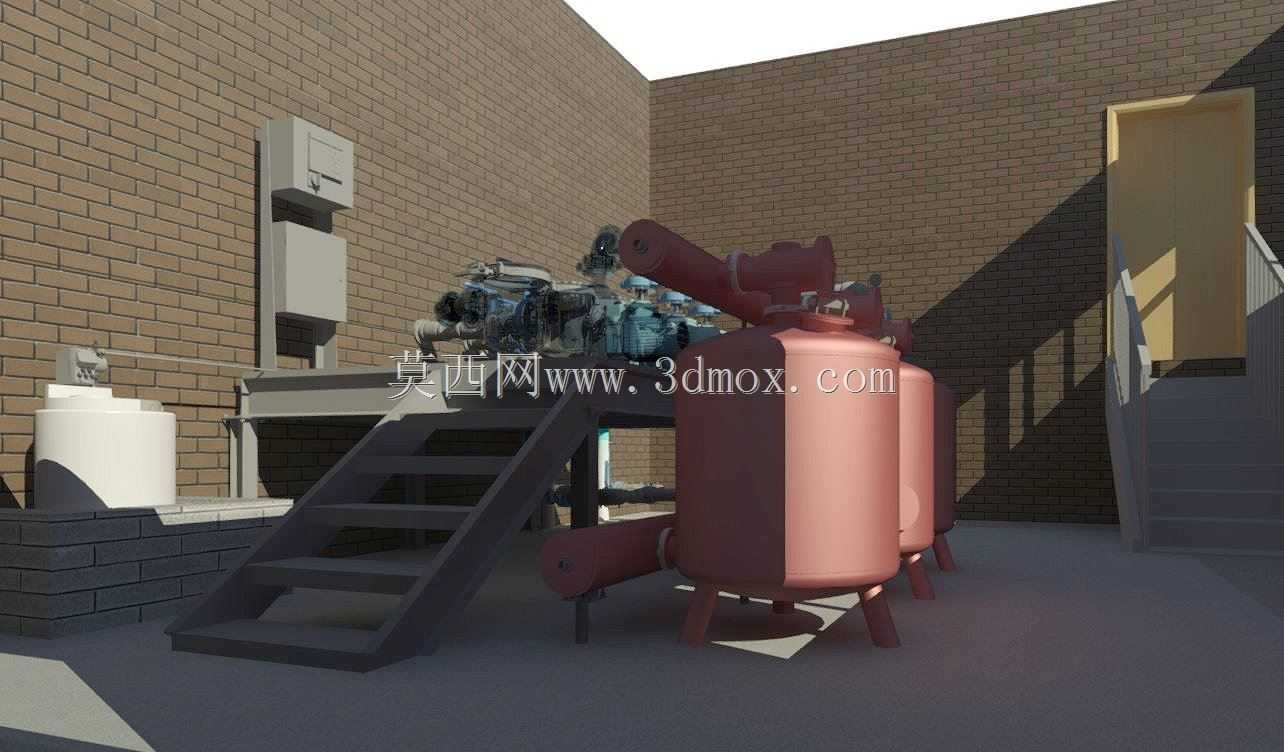

　　砂滤罐体采用支脚式支撑结构，罐体底部的支脚与安装底座预留了螺栓固定孔位，罐体顶部设置了排气阀与检修口，侧面预留了反冲洗管路接口，可根据运行压差切换管路走向，实现滤料的反冲洗再生，无需拆解罐体即可完成滤料清洁维护。泵组上方布置的控制柜体集成了每台泵的启停控制、过载保护、运行状态指示模块，柜体安装高度距离底座平面预留了足够的操作空间，柜门开启角度可达到90度以上，方便日常运维时的接线检修与参数调整。管路系统中不同功能的管路做了颜色区分，蓝色对应进水侧管路、红色对应出水侧高压管路、绿色对应反冲洗管路、黄色对应排污管路，现场运维人员可通过颜色快速识别管路功能，降低误操作概率。整套装置的安装底座采用型钢焊接框架结构，

　　底座表面铺设了防滑花纹钢板作为操作平台，平台边缘设置了可拆卸的防护栏杆，底座底部预留了地脚螺栓固定孔，可直接固定在混凝土基础上，安装时仅需对接总进水口、总出水口、排污口三个外部接口，再接入主电源即可完成整套设备的安装调试，相比现场散件组装的泵站系统，集成式设计可将现场安装周期缩短70%以上，同时避免现场管路焊接、拼接带来的渗漏隐患。在设计过程中，泵组的选型匹配了砂滤罐的额定处理流量，单台泵的额定流量对应单台砂滤罐的最大处理能力，四台泵可根据实际用水需求灵活开启1-4台，实现流量的阶梯调节，避免大流量泵小负荷运行带来的能耗浪费。管路的支撑位置均做了加强处理，在长距离直管段、弯头位置设置了管卡与支撑座，

　　避免泵组运行时的振动传递到管路系统，引发管路接口松动渗漏。砂滤罐的进出口采用切线方向接入设计，进水时可在罐体内形成旋流，提升滤层的过滤均匀性，反冲洗时可带动滤层充分膨胀，提升反冲洗的清洁效果。整套装置的外形尺寸充分考虑了标准集装箱的运输宽度限制，整体宽度控制在2.2米以内，长度控制在4.5米以内，可直接通过普通货运车辆运输，无需拆解即可整体转运，适合批量生产后发往项目现场直接安装使用。在安装边界方面，设备四周预留了不小于0.8米的检修通道，尤其是泵组联轴器侧、控制柜柜门侧、砂滤罐检修口侧预留了1.2米以上的操作空间，方便后期更换泵体机械密封、更换滤料、检修电气元件等操作。设备顶部的最高处为控制柜顶部，距离底座平面高度为2.1米，满足常规室内厂房、室外设备间的层高要求，无需额外加高设备间的净空高度。管路的外接口均采用标准法兰连接，法兰尺寸匹配通用给排水管路的标准规格，现场对接时无需额外加工转换接头。整套装置的结构设计充分考虑了日常运维的便利性，所有需要定期操作的阀门、仪表都布置在站立操作可触及的高度范围内，无需登高即可完成阀门切换、压力读数等日常操作，排污口的位置设置在底座最低处，可将管路检修、滤罐反冲洗产生的废水彻底排空，避免设备内部积水引发的锈蚀问题。
