机用精密手动夹紧台钳结构设计

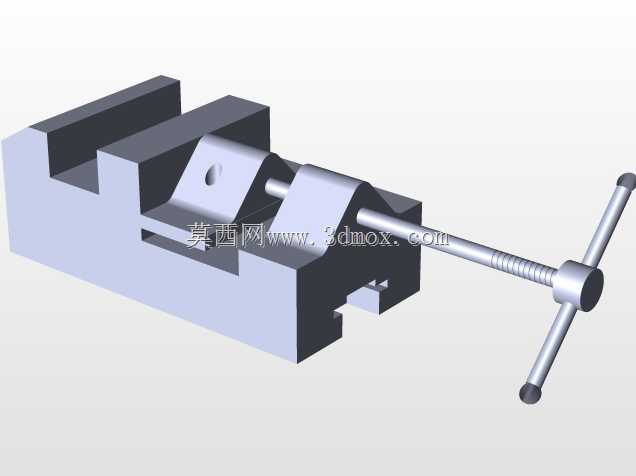

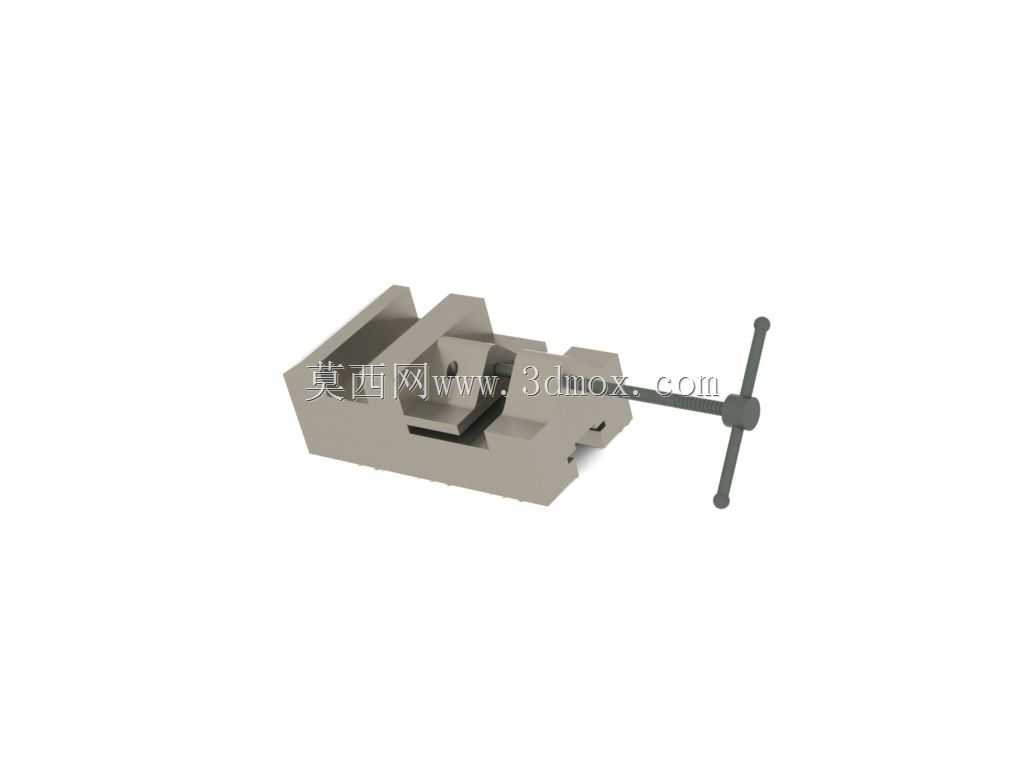

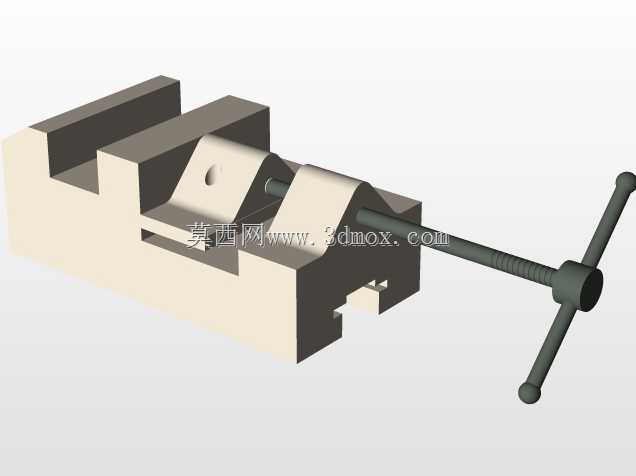

　　在常规金工加工、小型零件修配、工位级装配作业场景中，这类手动夹紧虎钳是工位上最基础也最高频使用的工装部件，区别于重型机用平口钳的大夹持力设计，这款结构更偏向轻型精密作业的适配需求，整体采用灰铸铁一体铸造成型的固定钳身作为承载基体，铸造后经过时效处理消除内应力，避免长期使用后出现钳身变形导致夹持精度偏移的问题。从结构布局来看，固定钳身的导轨面采用矩形导轨导向结构，活动钳身沿着导轨做直线进给运动，导向间隙可以通过钳身侧面的调节镶条进行微调，保证活动钳身移动过程中无卡滞、无上下翘动，夹持工件时钳口保持平行度，不会出现工件夹偏、夹斜的情况。驱动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，具备良好的自锁性能，

　　当转动手柄带动丝杆旋转时，活动钳身平稳推进，夹紧工件后即使撤去手柄上的外力，钳身也不会因为切削力或者工件的反作用力出现松脱，保障作业过程的安全性。手柄部分采用十字穿杆式结构，操作人员可以根据需要的夹紧力大小调整握持位置，需要大夹紧力时握持手柄外端增大力臂，轻夹薄壁零件时握持靠近丝杆的位置避免夹伤工件表面，手柄两端做了滚花或者圆滑过渡处理，长时间操作不会硌手。钳口部分采用可拆卸式设计，钳口板经过淬火处理提升表面硬度，表面加工有交叉网纹，增大夹持时的摩擦力，避免工件在加工过程中出现滑移，当钳口磨损后可以直接松开固定螺丝更换钳口板，不需要整体更换钳身，降低后期维护成本。从安装边界来看，钳身底部设计有标准的安装定位槽和螺栓固定孔，

　　可以直接固定在标准钳工台、铣床工作台、钻床工作台的T型槽上，安装时通过定位键与工作台T型槽配合保证钳身与机床进给方向的平行度，不需要反复打表找正就能快速完成工位部署。整体外形尺寸控制紧凑，不会占用过多工作台面空间，钳身最大开口行程适配常规小型零件的夹持需求，既可以加持方形、矩形的规则零件，也可以配合V型块加持轴类零件完成钻孔、攻丝、打磨、修配等作业。在设计过程中，特意将丝杆的传动位置布置在钳身中心高度位置，夹紧力的作用线与钳口夹持面中心重合，避免夹紧时产生附加力矩导致活动钳身上翘，保证夹持力均匀分布在工件接触面上，加持薄壁类零件时不会因为受力不均导致工件变形。钳身的排屑空间做了开放式设计，加工产生的铁屑、碎屑不会堆积在导轨缝隙内，

　　日常清理只需要用毛刷清扫即可，不需要频繁拆解维护，适合车间多粉尘、多切屑的作业环境。导轨面的润滑可以通过钳身上预留的油孔定期加注润滑脂，减少丝杆和导轨的磨损，延长整体使用寿命。这类虎钳的应用场景覆盖了机械维修工位的零件修配、职业院校金工实习的基础操作、小型加工坊的轻型铣钻作业、装配线的工件固定等多个场景，相比液压、气动夹具，它不需要外接动力源，部署灵活，成本更低，操作门槛低，新入职的操作人员经过简单讲解就能熟练使用，不存在复杂的操作逻辑。在结构细节上，活动钳身与固定钳身的配合面做了刮研处理，保证接触刚度，加持工件时不会出现颤振，尤其是在进行小进给量的铣削、钻孔作业时，稳定的夹持刚度能有效提升加工表面质量，减少振纹的产生。丝杆的端部采用推力球轴承承受轴向夹紧力，转动手柄时更轻便，即使夹持较大尺寸的工件，也不需要用套管加力就能获得足够的夹紧力，避免过度加力导致丝杆变形或者钳身断裂。整体结构没有复杂的异形零件，所有零部件都采用常规加工工艺就能完成生产，零件通用性强，后期更换配件成本低，适合作为工位标配工装长期使用。
