机加工手动螺杆式夹紧虎钳结构设计

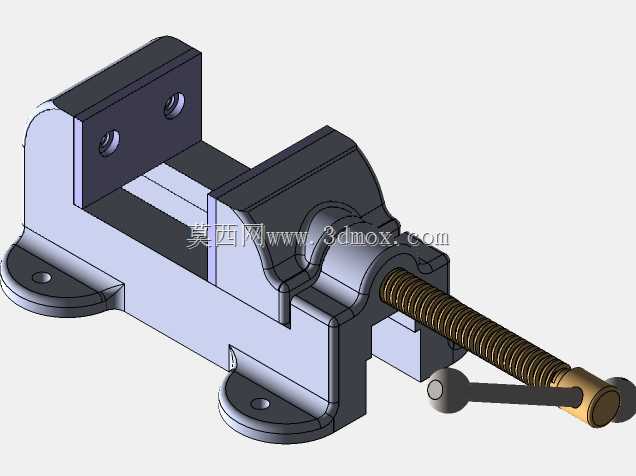

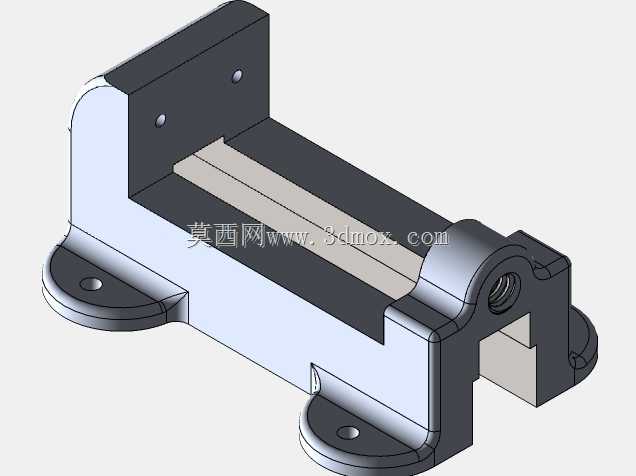

　　在常规机加工、钳工装配、小型零件修配场景中，这类手动螺杆式虎钳是工位上最基础也最高频使用的夹紧工装，不同于液压或气动夹紧的快换工装，它的核心优势在于夹紧力调节范围宽、无外接动力依赖、故障率极低，哪怕是供电不稳定的零散维修工位，也能稳定完成零件装夹作业。从结构设计逻辑来看，这套虎钳采用固定钳身与活动钳身配合的经典布局，固定钳身底部设置两个带安装孔的凸缘耳座，安装时可通过螺栓直接固定在钳工台或机床工作台的T型槽上，安装边界需要预留至少钳身长度1.2倍的操作空间，避免摇动手柄时与周边工位器具产生干涉，固定钳身的夹持面做了可拆卸式钳口板设计，钳口板上加工有交叉防滑齿纹，既可以增大与工件接触面的摩擦力，防止夹紧后工件受切削力移位，

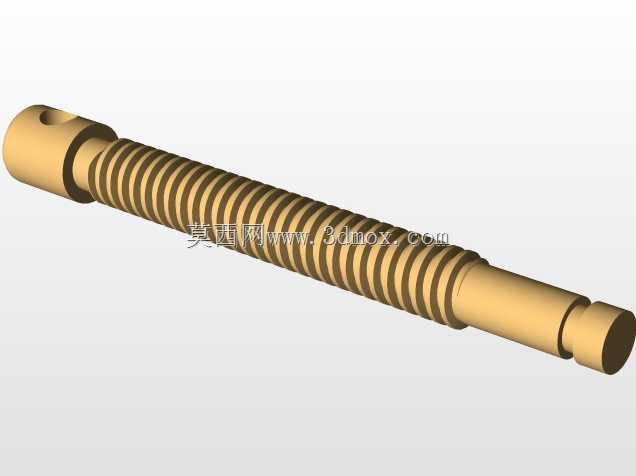

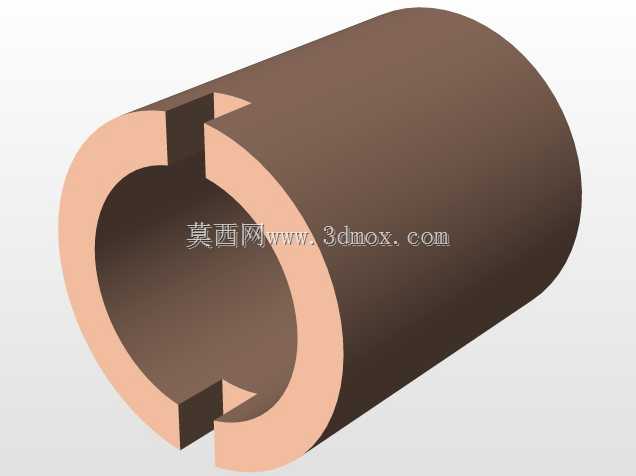

　　也能在钳口磨损后单独更换板件，无需整体报废钳身，降低长期使用的维护成本。活动钳身的导向部分与固定钳身的导轨槽采用小间隙配合，配合面的粗糙度要求控制在Ra1.6以内，保证活动钳身沿导轨滑动时无卡滞、无偏摆，夹紧过程中活动钳身不会出现上翘或侧倾，保证夹持面与工件的平行度，满足普通铣削、钻削工序的装夹精度要求。传动部分采用梯形螺纹螺杆结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向夹紧力，螺杆一端通过限位结构与固定钳身连接，仅保留旋转自由度，另一端与活动钳身的螺母座配合，转动手柄时即可带动活动钳身沿导轨做直线往复运动，实现钳口的开合动作。手柄部分采用穿装式圆杆设计，不需要施加过大的操作力，

　　借助杠杆原理就能输出足够的夹紧力，针对不同壁厚、不同材质的工件，操作人员可以通过控制手柄的转动力矩灵活调整夹紧力，装夹薄壁铝件、塑料件等易变形工件时，适当减小力矩即可避免工件夹伤变形，装夹钢件、铸铁件等需要大切削力加工的工件时，可适当增大力矩保证装夹可靠性。从外形尺寸的适配性来看，这类虎钳的钳口开度通常覆盖常见小型零件的装夹尺寸，钳身整体高度控制在适合操作人员站姿或坐姿作业的范围，不需要额外垫高就能匹配常规钳工台的操作高度，固定钳身后端的立式安装板还可以拓展安装定位挡块，针对批量零件的装夹可以快速实现工件定位，减少重复找正的辅助时间。在实际使用场景中，它不仅能完成铣、钻、锉、锯等常规加工工序的零件装夹，

　　还可以配合角度垫铁完成斜面零件的装夹作业，部分维修场景下还能临时作为小型压装工装使用，完成轴承、销钉的小力压装作业。设计过程中需要重点关注螺杆与螺母座的同轴度、导轨面的平面度、两个钳口板的平行度这几个核心形位公差，这些参数直接影响虎钳的装夹精度和使用寿命，如果同轴度偏差过大，转动手柄时会出现卡滞，长期使用还会造成螺纹副的偏磨，缩短螺杆和螺母的使用寿命；如果导轨面平面度不足，活动钳身滑动时会出现松紧不一的情况，夹紧时工件容易出现移位；如果钳口板平行度不达标，装夹矩形工件时会出现点接触或线接触，不仅夹紧力不足，还会夹伤工件表面。另外，钳身的材质选用通常以铸铁为主，经过时效处理后消除内应力，保证长期使用不会出现变形，螺杆和螺母则采用优质碳素结构钢加工，螺纹表面经过淬火处理提升耐磨性能，钳口板采用合金工具钢制作，齿面经过高频淬火保证硬度和耐磨性，整套结构没有复杂的传动部件，日常维护只需要定期在导轨面和螺纹副处加注润滑脂，清理钳身缝隙内的切屑和杂物即可，不需要复杂的保养流程，非常适合生产车间、维修班组、教学实训等多种场景使用。
