家用雨水收集储水箱配套供水泵组结构设计

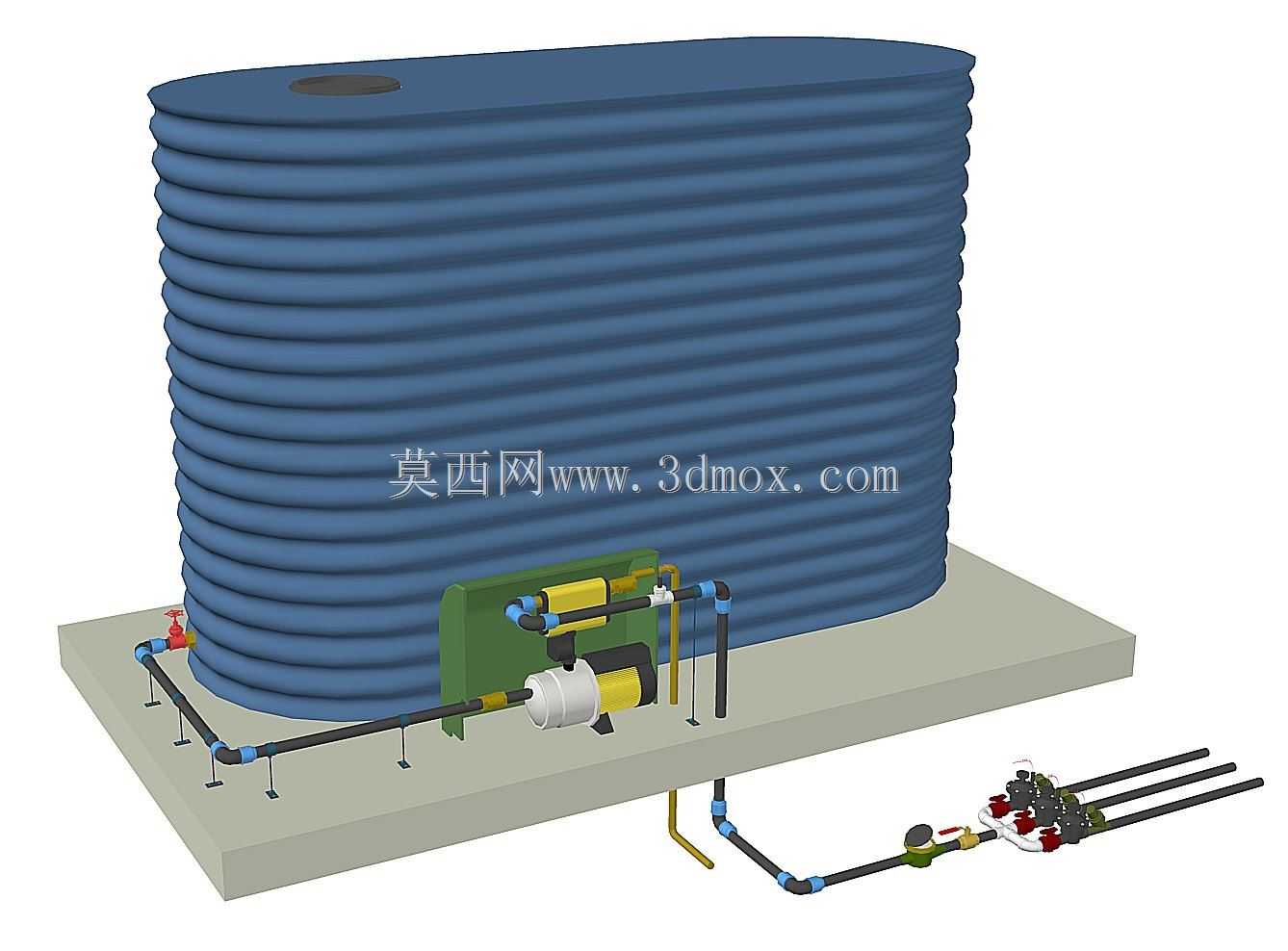

　　这套结构设计面向独栋住宅、小型自建房的非传统水源利用场景，核心解决屋面、场地硬化面汇集雨水的存储与回用加压问题，适配家庭绿化浇灌、地面冲洗、非接触式杂用水供给的实际需求，整套系统无需接入复杂的市政中水配套管网，可独立完成雨水的暂存、输送与压力供给，大幅降低家庭日常杂用的自来水消耗。从实际落地的安装边界来看，整套设备采用一体化基座承载设计，基座为混凝土预制找平结构，安装时需保证基座水平度偏差不超过千分之三，避免储水满载后出现局部应力集中导致罐体变形；储水罐体为卧式波纹结构，这种波纹形态并非装饰设计，而是在不额外增加罐体壁厚的前提下，大幅提升罐体环向抗形变能力，满载储水时罐壁可将内部水压均匀分散到波纹折边处，相比同壁厚的光滑壁罐体，

　　抗外压、抗内压形变能力提升40%以上，罐体顶部预留的检修口可满足后期内部清淤、杂质清理的操作空间需求，检修口边缘做了翻边密封结构，可避免外部杂物、蚊虫进入储水空间。泵组部分采用自吸式增压泵配置，安装位置紧邻罐体出水端，缩短泵体吸水口到罐体出水口的管路长度，减少吸程损失，保证泵组启动时可快速完成自吸建立水压，无需额外加装引水装置；泵体通过减震支架固定在一体化基座上，支架与基座之间垫有橡胶减震垫，可降低泵组运行时的振动传递，避免运行噪音通过建筑结构传递到室内空间。管路布局上采用了分区走线设计，罐体底部的出水总管先经过前置过滤单元，再接入泵组吸水口，过滤单元可拦截雨水中携带的泥沙、落叶碎屑，避免杂质进入泵体造成叶轮磨损或者管路堵塞；

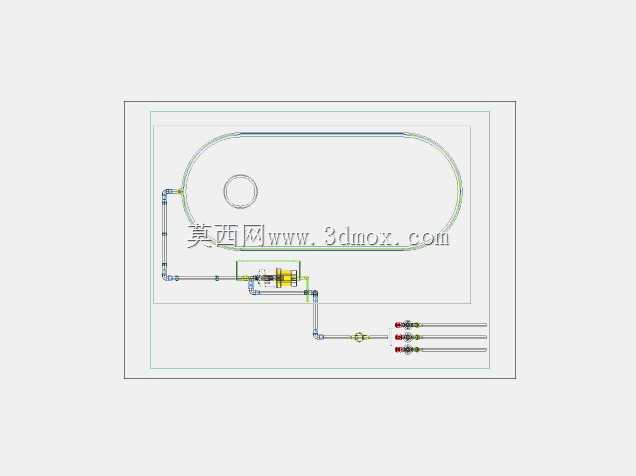

　　泵组出水端设置了止回阀、压力开关与多路输出支管，多路支管可分别对接绿化浇灌管路、地面冲洗龙头、冲厕供水支路，压力开关可根据管路压力自动控制泵组启停，当出水端阀门关闭、管路压力达到设定阈值时，泵组自动停机，阀门开启压力下降到设定下限值时泵组自动启动，无需人工手动控制。在设计细节上，管路的固定管卡间距做了明确约束，水平段管卡间距不超过0.8米，垂直段管卡间距不超过1.2米，避免管路充水后因自重产生挠度变形，管路转弯处采用大弧度弯头替代直角弯头，降低水流阻力与水锤效应的影响；罐体底部设置了排污口，可定期排空罐底沉积的泥沙杂质，排污口阀门采用快开式结构，操作无需额外工具。整套系统的安装预留空间需要考虑罐体周边的操作距离，罐体与周边墙体、

　　围栏的净距不小于0.6米，满足后期检修、管路拆装的操作空间，泵组周边预留不小于0.4米的操作空间，方便日常对泵体、过滤单元进行维护。从实际使用的工况适配来看，这套结构可适配不同降雨量区域的家用需求，储水罐体的容积可根据当地年均降雨量、家庭杂用水量需求做同比例缩放，波纹结构的尺寸参数可根据容积变化做等强度调整，保证不同容积规格下的罐体结构强度一致；泵组的选型可根据实际输水高度、输水距离调整功率参数，管路通径可根据设计流量做匹配调整，整体结构具备较强的适配性，可满足不同户型、不同用水需求的家庭雨水回用场景。在建模过程中，所有管路接口的尺寸都做了标准化适配，可直接对接市面上通用的给排水管材、阀门配件，无需定制特殊连接件，降低后期安装与维护的配件采购成本；罐体的波纹结构采用参数化建模方式，调整波纹间距、波纹深度参数即可快速生成不同规格的罐体模型，方便后续衍生型号的快速设计迭代；基座上的所有固定孔位都做了定位标注，安装时可直接按照模型定位点进行钻孔固定，减少现场测量定位的工作量。
