带过滤照明系统的工业喷烤漆房结构

　　在工业涂装作业场景中，开放式或半封闭作业带来的漆雾扩散、VOCs无组织排放问题，一直是车间职业健康防护、环保达标的核心管控难点，这类带配套过滤与顶部照明的喷烤漆作业间，就是针对中小批量工件涂装作业开发的专用作业围护结构。从安装边界来看，该设备整体占地尺寸适配常规工业厂房的柱网排布，20米的长度方向可容纳多工位同时作业，或是满足长度较大的型材、结构件整体喷涂需求，20米的跨度预留了足够的工件周转、人员操作空间，12米的高度既可以满足常规工程机械部件、中型设备外壳的吊装作业需求，也不会过度占用厂房竖向空间，适配大部分标准工业厂房的层高要求，安装时仅需对地面做简单的水平硬化处理，无需额外做复杂的土建基础，可根据车间布局调整安装位置，也方便后期产线调整时的移位作业。

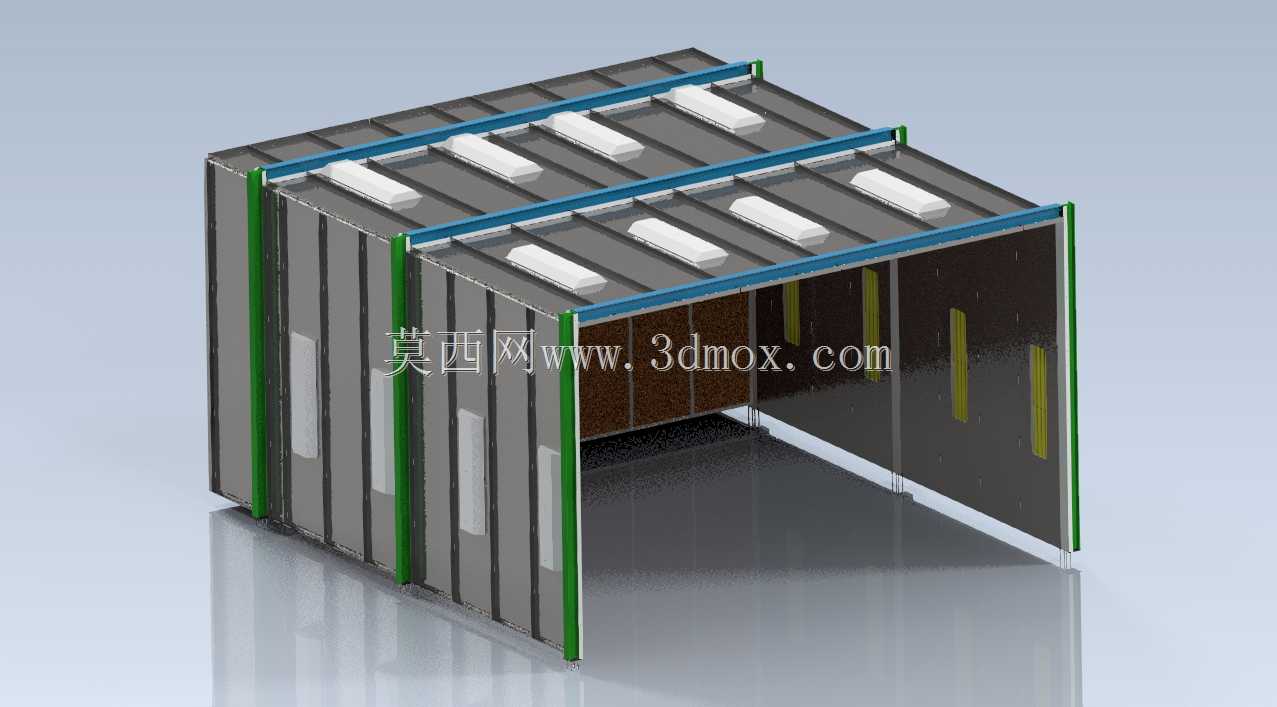

　　从结构设计逻辑来看，该喷房采用模块化拼装思路，主体围护壁板采用夹心彩钢板材质，壁板之间通过专用型材卡扣连接，既保证了壁板的结构强度，也能实现接缝处的密封效果，避免漆雾从接缝处向外扩散；两侧的绿色竖向构件是壁板的承重立柱，采用型钢焊接成型，表面做防腐喷涂处理，承担整个顶部结构的荷载，同时作为壁板安装的定位基准，安装时先通过膨胀螺栓将立柱固定在地面基准线上，再依次拼装壁板、顶部横梁，大幅降低现场安装的校准难度。顶部的蓝色横向构件是顶部承托横梁，除了承担顶部照明、过滤模块的荷载之外，还预留了通风管道的安装接口，可对接车间的集中废气处理系统，或是配套独立的排风过滤机组。

　　功能配置上，顶部均匀排布的嵌入式照明模块采用防爆型灯具设计，适配涂装作业区域的防爆安全要求，灯具的照射角度经过校准，可保证作业面的照度均匀度达到涂装作业要求，避免出现局部阴影影响喷漆操作人员对漆面厚度、色差的判断；配套的过滤系统分为初效、中效两级过滤，顶部进风处设置初效过滤棉，过滤进风空气中的浮尘杂质，避免灰尘落在未固化的漆面上造成漆面缺陷，排风端设置的过滤模块可吸附作业过程中产生的漆雾颗粒、部分有机废气，降低后续废气处理设备的处理负荷，同时避免漆雾直接排放污染车间环境。喷房的开口处设置软质隔断帘，平时可保持半封闭状态减少漆雾外溢，工件进出时可直接掀开，无需设置复杂的电动门结构，兼顾了使用便利性和密封效果。

　　在实际应用中，这类喷房可适配五金构件、机械设备外壳、钢结构件等多种工件的喷漆、烤漆作业需求，内部可根据作业需求增设工件悬挂架、移动工作台，或是配套加热装置实现烤漆功能，相比全封闭的大型涂装线，这类模块化喷房的投入成本更低，安装周期更短，更适合中小批量生产的加工车间、设备维修车间使用。建模过程中，结构设计人员重点还原了各模块的拼接逻辑，所有构件的安装孔位、连接接口都按照实际加工尺寸做了参数化建模，可直接导出构件加工图用于生产预制，也可根据用户的实际场地尺寸调整长宽高参数，快速生成适配不同场地的喷房模型，避免重复建模的工作量。需要注意的是，该结构的顶部荷载计算需要结合配套的通风设备、过滤模块的重量做校核，若在高风压地区使用，还需要额外增加壁板与立柱、立柱与地面的连接强度，避免出现结构失稳问题。
