高帮户外徒步男靴三维逆向建模成果

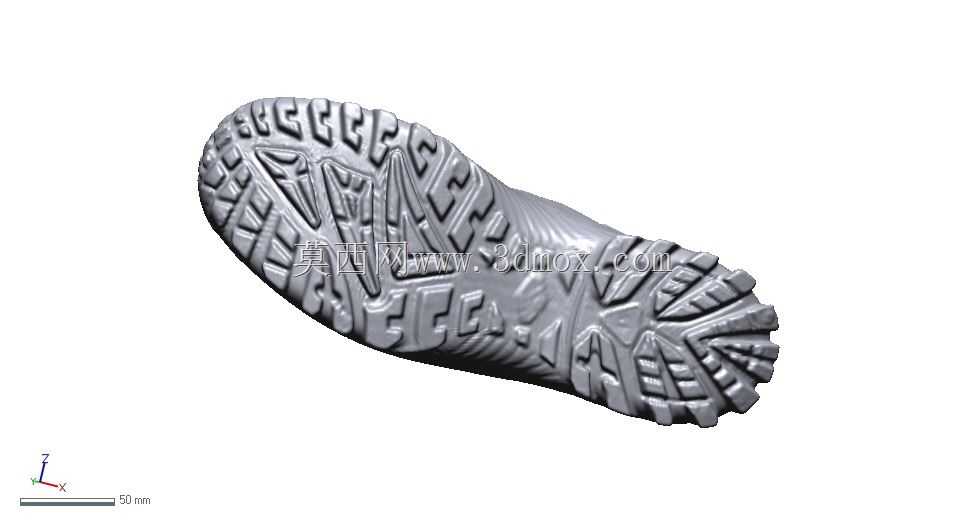

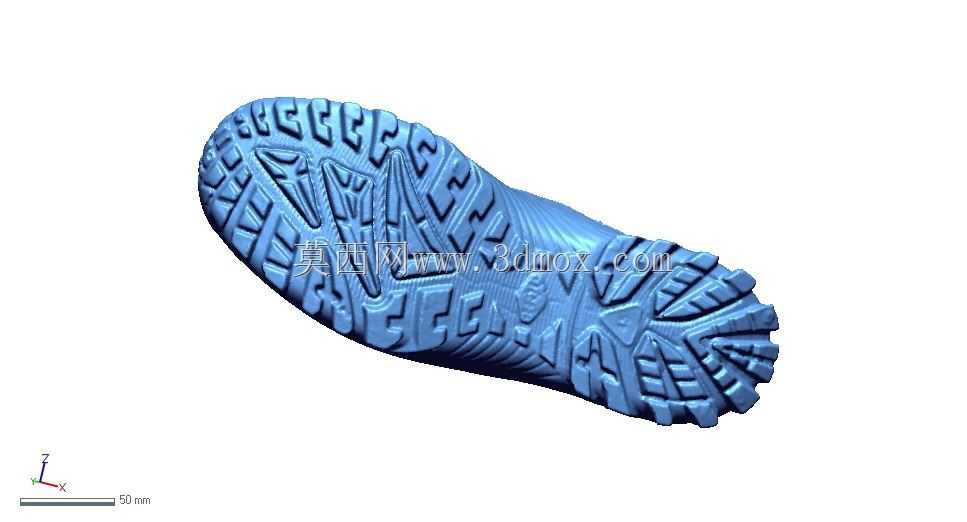

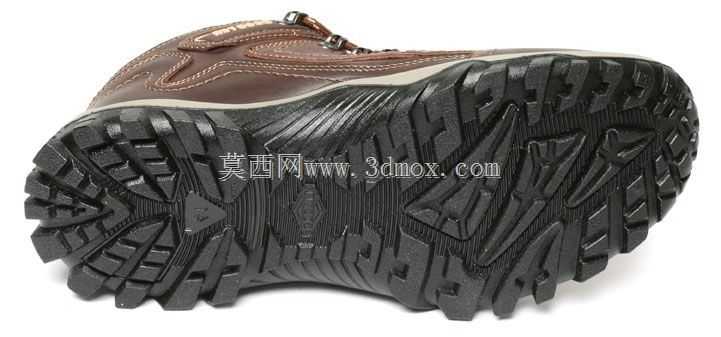

　　户外徒步场景下，足部防护与行走适配性是鞋履设计的核心考量，这款高帮男靴的三维建模完全围绕山地、碎石路、湿滑坡面等复杂户外工况展开，从逆向扫描获取的点云数据出发，重构过程中优先保证鞋底抓附结构、鞋身支撑结构与足部贴合曲面的精度还原。先看鞋底部分，不同区域的纹路走向完全对应行走时的受力方向：前掌区域的块状凸起纹路做了斜向切角设计，在爬坡时能嵌入松软土层或碎石缝隙提供向前的抓力，纹路间的排泥槽宽度经过反复校核，避免湿黏土卡入纹路导致抓地力失效；足弓位置的连续支撑筋既承接行走时足弓的弯折形变，又避免鞋底过度扭转造成的足部扭伤，该区域的硬度分区在建模时做了曲面厚度差处理，对应实际生产中不同硬度橡胶的注塑边界；后跟区域的深齿纹路做了加宽处理，

　　下坡时能分散后跟的冲击力，边缘的倒角设计避免硬物磕碰导致的橡胶块崩裂。鞋身部分的高帮结构高度刚好覆盖脚踝骨位置，建模时帮面的曲面弧度贴合脚踝自然弯折的轨迹，不会在行走时卡压脚踝造成磨损，鞋身侧面的压纹结构并非装饰，而是对应鞋面面料的补强区域，在碎石剐蹭时能避免面料被划破，同时该区域的曲面做了微凸处理，预留出防水袜套的安装空间，不会因为内部加装防水结构导致鞋腔挤脚。鞋舌部分的曲面做了两侧延伸的挡片设计，建模时挡片与鞋帮的贴合间隙控制在1mm以内，行走时能阻挡碎石、沙尘从鞋舌两侧进入鞋腔，鞋舌顶部的填充区域做了加厚曲面处理，对应高帮位置的脚踝缓冲，避免鞋带勒压脚背造成不适。鞋带孔的位置排布完全对应足部的受力点，

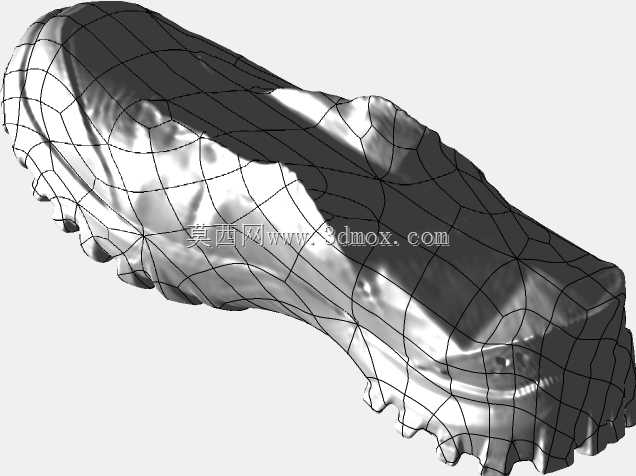

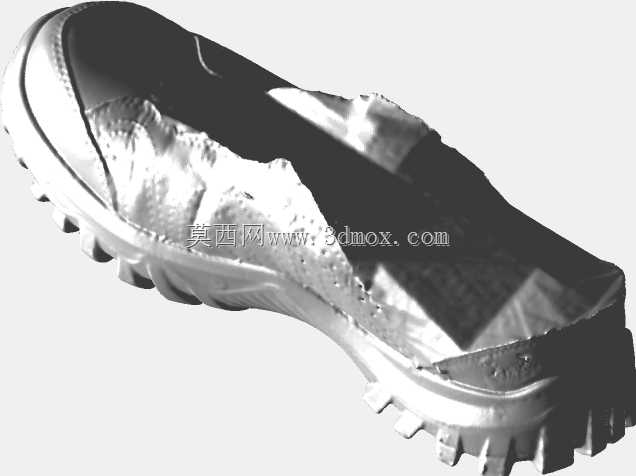

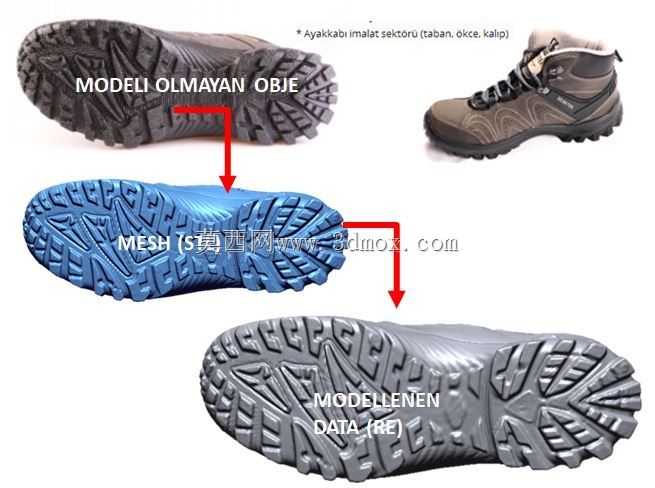

　　从鞋头到脚踝的孔位间距逐步放大，既保证前掌区域的包裹贴合度，又能让脚踝位置保留足够的活动余量，建模时每个鞋带孔的安装柱都做了加强筋结构，避免频繁系鞋带导致的孔位开裂。从逆向建模的工程逻辑来看，这款模型的重构过程没有直接套用现有鞋款的通用曲面，而是完全基于扫描获取的实穿磨损数据调整曲面偏差：比如鞋底纹路的磨损区域对应实际行走时的高频接触位置，建模时特意将该区域的橡胶厚度做了0.8mm的加厚处理，提升鞋底的耐磨寿命；鞋帮后跟位置的内衬曲面做了内凹处理，对应足跟的凸起形态，长时间行走不会出现足跟磨泡的问题。在生产适配层面，模型的曲面分模线完全贴合鞋身的结构分界，鞋底与鞋帮的粘合边界做了一圈定位凸台，在制鞋成型时能快速对齐鞋帮与鞋底的位置，

　　避免粘合错位导致的开胶问题；鞋头位置的防踢包边曲面做了上翘处理，超出鞋头面料2mm，行走时踢到硬物能首先接触橡胶包边，保护鞋面面料与脚趾。针对不同使用场景的适配，模型预留了冰爪安装的卡槽位置，在冬季冰雪路面使用时可以直接加装通用款户外冰爪，不需要额外修改鞋身结构；鞋底的中部预留了钢芯安装的槽位，针对重载徒步场景可以加装钢质支撑片，提升鞋底的抗穿刺性能，避免尖锐石块刺穿鞋底扎伤脚底。从足部工学的角度，模型的鞋腔内底曲面完全贴合人足的自然足弓形态，没有做过度的平直面设计，行走时能分散足底压力，长时间徒步不会出现足弓酸痛的问题；鞋头的内部空间做了10mm的余量预留，长时间行走足部肿胀时不会出现挤脚的情况，同时鞋头的上翘角度符合行走时的足部自然弯折角度，迈步时不需要额外抬升脚掌，降低行走的疲劳感。
