推拉式便携USB闪存驱动器结构设计

　　日常办公场景中，这类推拉式闪存驱动器是跨设备数据传输的核心便携载体，无需额外数据线即可在工业控制终端、办公电脑、嵌入式调试设备之间完成小体量程序文件、调试日志、配置参数的快速拷贝，相比外置移动存储设备，它无需额外供电，插入标准USB接口即可被系统识别，适配绝大多数带USB Host功能的工业与人机交互设备，在车间设备调试、现场程序更新、外勤数据拷贝场景下的使用频率远高于其他存储介质。

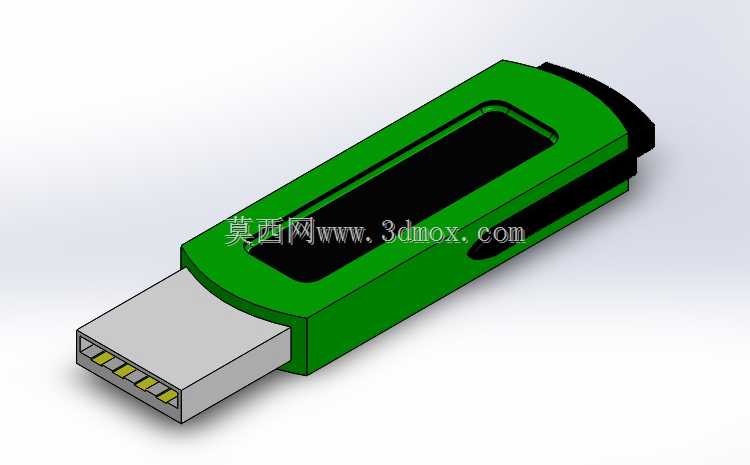

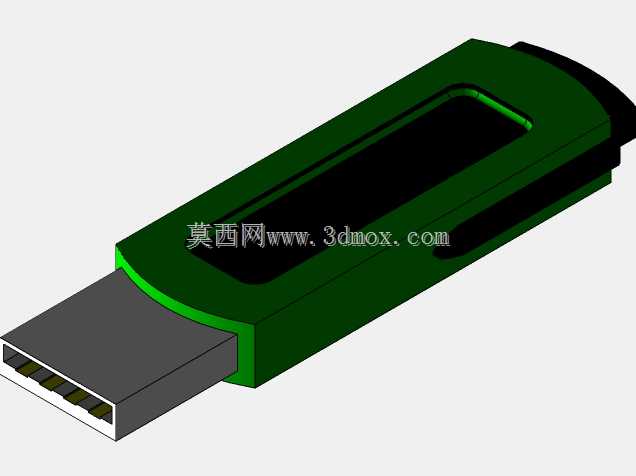

　　从结构设计逻辑来看，这款产品采用无帽推拉式结构，省去了独立保护帽的配件，避免了日常使用中保护帽遗失导致USB金手指积灰、磕碰损坏的问题，推拉滑块集成在壳体侧面，拇指推动即可完成USB插头的伸出与收回，单手即可完成操作，插拔过程不需要额外拔取保护帽的动作，适合在戴薄劳保手套的工业现场操作场景。外壳主体采用硬质塑料材质，做了圆角过渡处理，没有尖锐棱角，日常揣在工作服口袋、工具包侧袋时不会刮蹭其他物品，壳体表面做了细微的磨砂纹理，手持插拔时能提供足够的摩擦力，即便手上沾有少量油污也不容易打滑。

　　尺寸边界上，这款闪存驱动器的整体长度控制在70mm以内，插头收回状态下的最大厚度不超过10mm，宽度在20mm左右，完全符合标准USB设备的安装避让要求，插入设备面板上的USB接口时，不会遮挡相邻的其他接口，不管是工控机密集排布的USB端口，还是笔记本电脑侧面紧贴的接口组，都能顺利插接，不会因为外形尺寸过大挤占相邻接口的安装空间。USB插头部分采用标准A型公头设计，金手指触点做了镀金处理，反复插拔的耐磨性能满足上千次的插拔寿命要求，插头根部和壳体的衔接处做了限位结构，推拉伸出后有明显的档位卡点，插入接口时不会因为推力导致插头回缩，保证插接过程的接触稳定性。

　　内部结构上，PCB板整体卡在壳体的定位卡槽内，不需要额外打螺丝即可完成固定，闪存颗粒、主控芯片都贴装在PCB板上，推拉机构的滑块和插头尾部的联动结构做了简化设计，零件数量少，装配时只需要依次将PCB、滑块、上下壳体扣合即可完成组装，生产装配的工序简单，量产时的装配效率高，也能降低结构件的开模成本。壳体侧面的推拉槽做了限位挡点，滑块滑动到两端极限位置时都有阻尼反馈，用户能清晰感知到插头是否完全伸出或者收回，不会出现滑动行程不到位导致插头伸出长度不足、接触不良的问题。

　　在实际使用的可靠性设计上，壳体的合缝处做了卡扣结构，扣合后缝隙均匀，日常使用中不会轻易开裂，尾部没有突出的挂绳孔设计，整体外形更简洁，避免挂绳孔断裂导致的整机损坏，插头收回状态下，金手指完全被壳体包裹，放在口袋里和钥匙、螺丝刀等金属物件混放时，不会出现金手指被刮花、短路的问题。相比带帽的传统闪存盘，这种推拉结构的活动部件只有滑块一个，长期使用的结构故障率更低，不会出现保护帽开裂、卡扣松动的问题，适合高频次插拔的使用场景。

　　从工业场景适配的角度考虑，这款产品的外形没有多余的突出结构，在设备调试完成后可以直接插在工控机的USB接口上作为本地存储扩容介质使用，不需要额外预留插拔操作空间，伸出的插头长度和标准USB插头一致，插入后和设备面板的贴合度好，不会因为外力磕碰导致插头弯折。壳体的塑料材质选用耐常见工业油污的ABS材质，少量切削液、润滑油溅到表面时擦拭干净即可，不会出现壳体被腐蚀发粘的问题，适合在生产车间、户外调试等非纯办公场景下使用。
