带侧面凹槽结构的工作站机箱结构设计

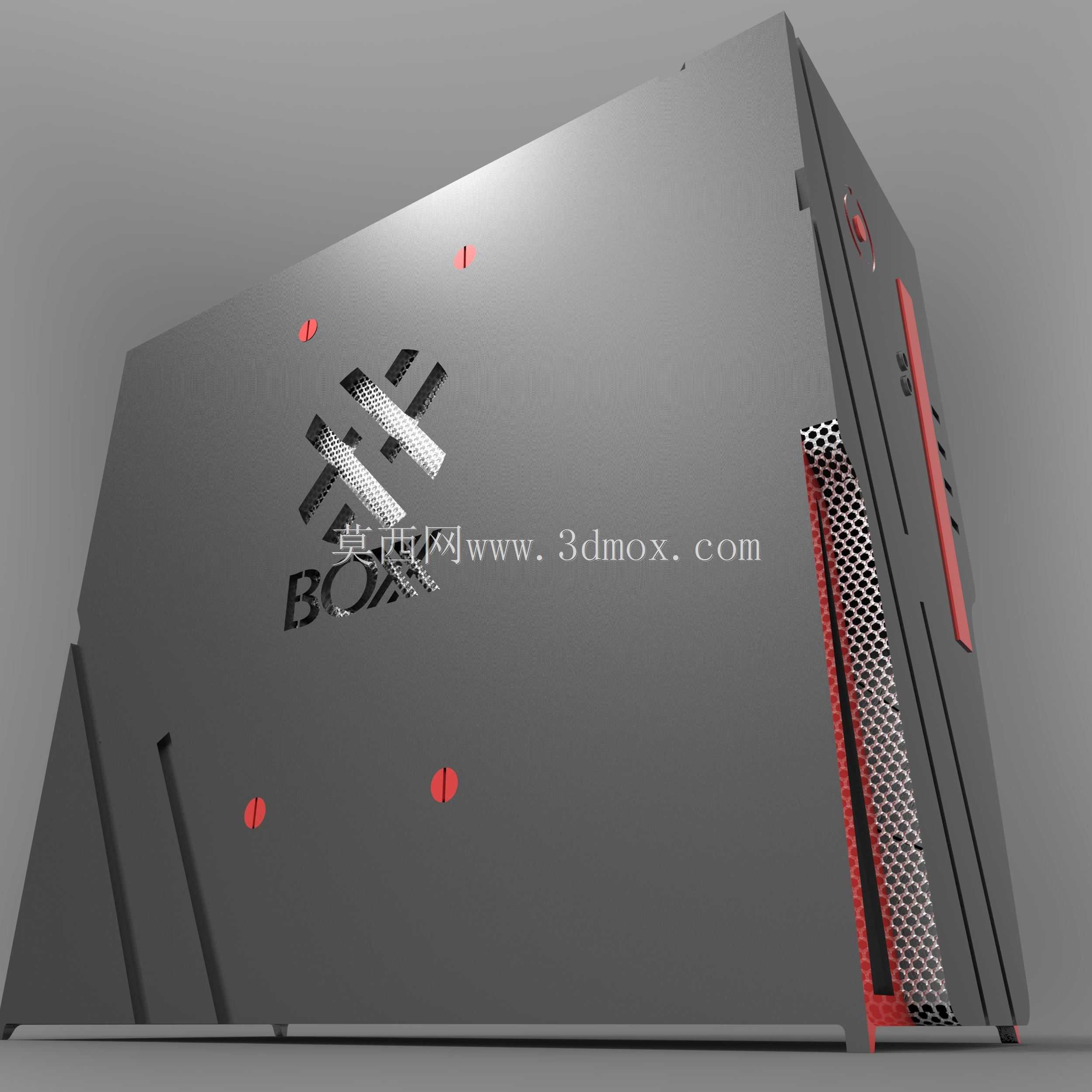

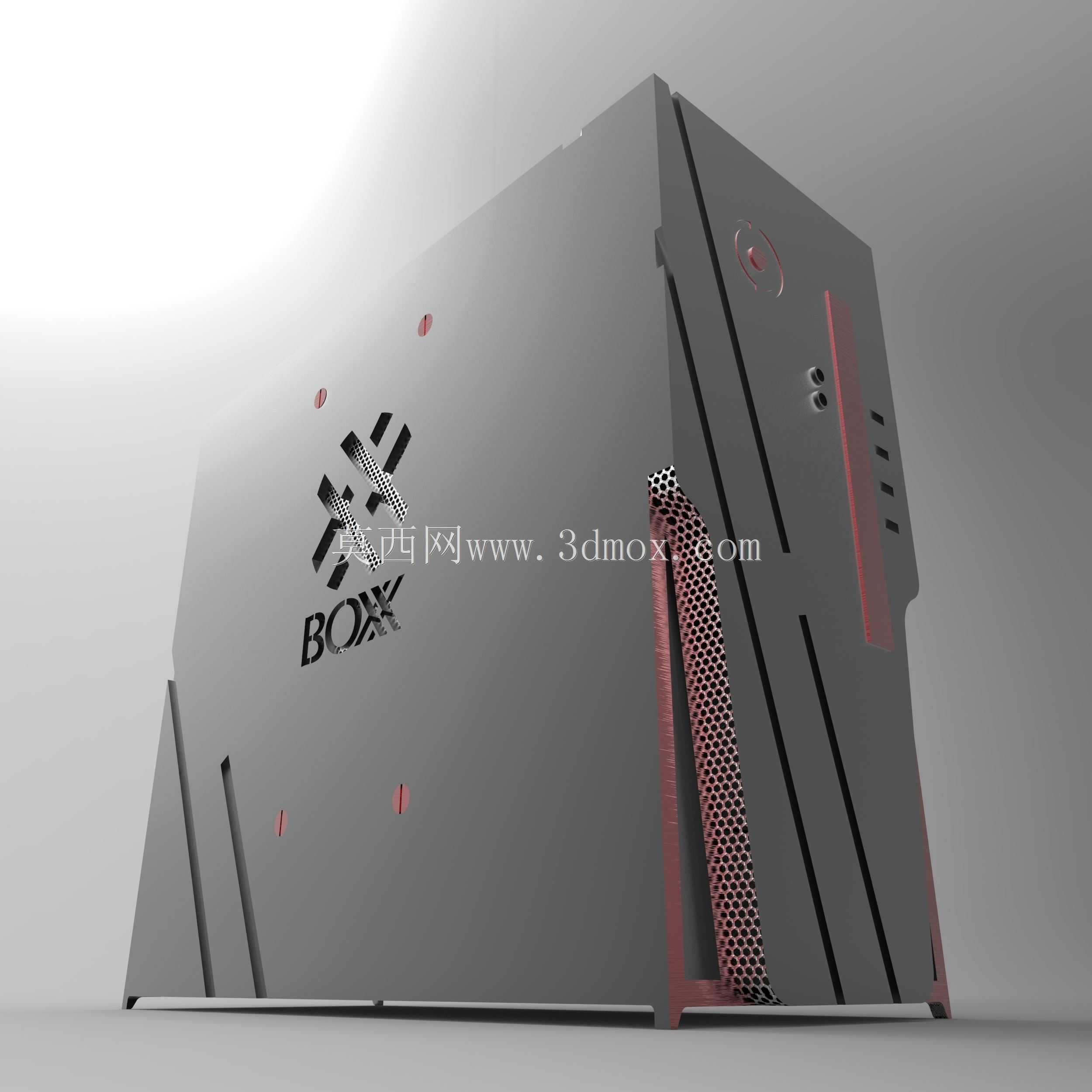

　　本次设计的工作站机箱，主要面向工业级高性能计算工作站的装机需求，适配长时间高负载运行的工业计算、图形渲染、仿真运算场景，这类场景下设备往往需要连续数十小时满负荷运转，对壳体的结构强度、散热冗余、安装兼容性都有远高于普通商用机箱的要求。设计过程中首先考虑的是安装边界的适配性，整体外形尺寸遵循标准ATX主板的安装规范，同时预留了全尺寸显卡、多硬盘位的安装空间，机箱侧板的安装间隙控制在0.2mm以内，既保证钣金拼接的严合度，避免长期使用后出现钣金共振产生的异响，也方便后期运维时快速拆卸侧板进行硬件升级或清灰维护。侧面的凹槽结构并非单纯的外观装饰，在结构设计层面，凹槽采用一体冲压成型的工艺，相当于在平整的钣金侧板上增加了多道纵向加强筋，

　　能够在不额外增加钣金厚度的前提下，将侧板的抗形变能力提升40%以上，避免机箱堆叠或者受外力挤压时出现侧板凹陷的问题，同时凹槽的走向顺着机箱内部风道的流向设计，能够在机箱外侧形成导流面，当内部散热风扇带动气流向外排出时，凹槽结构可以引导外部冷空气顺着槽体快速流向机箱进风区域，减少气流在侧板处的紊流，提升整体散热效率。机箱前部的蜂窝状通风区域，对应内部硬盘仓与进风风扇的安装位置，蜂窝孔的孔径经过反复校核，既保证足够的通风面积，又能阻挡较大尺寸的杂物进入机箱内部，同时蜂窝结构本身也具备优秀的结构强度，不会因为开设通风孔导致前部面板的刚度下降。机箱表面的红色装饰条采用嵌入式安装设计，与钣金主体的凹槽精准配合，不需要额外的粘接剂或者外露螺丝，

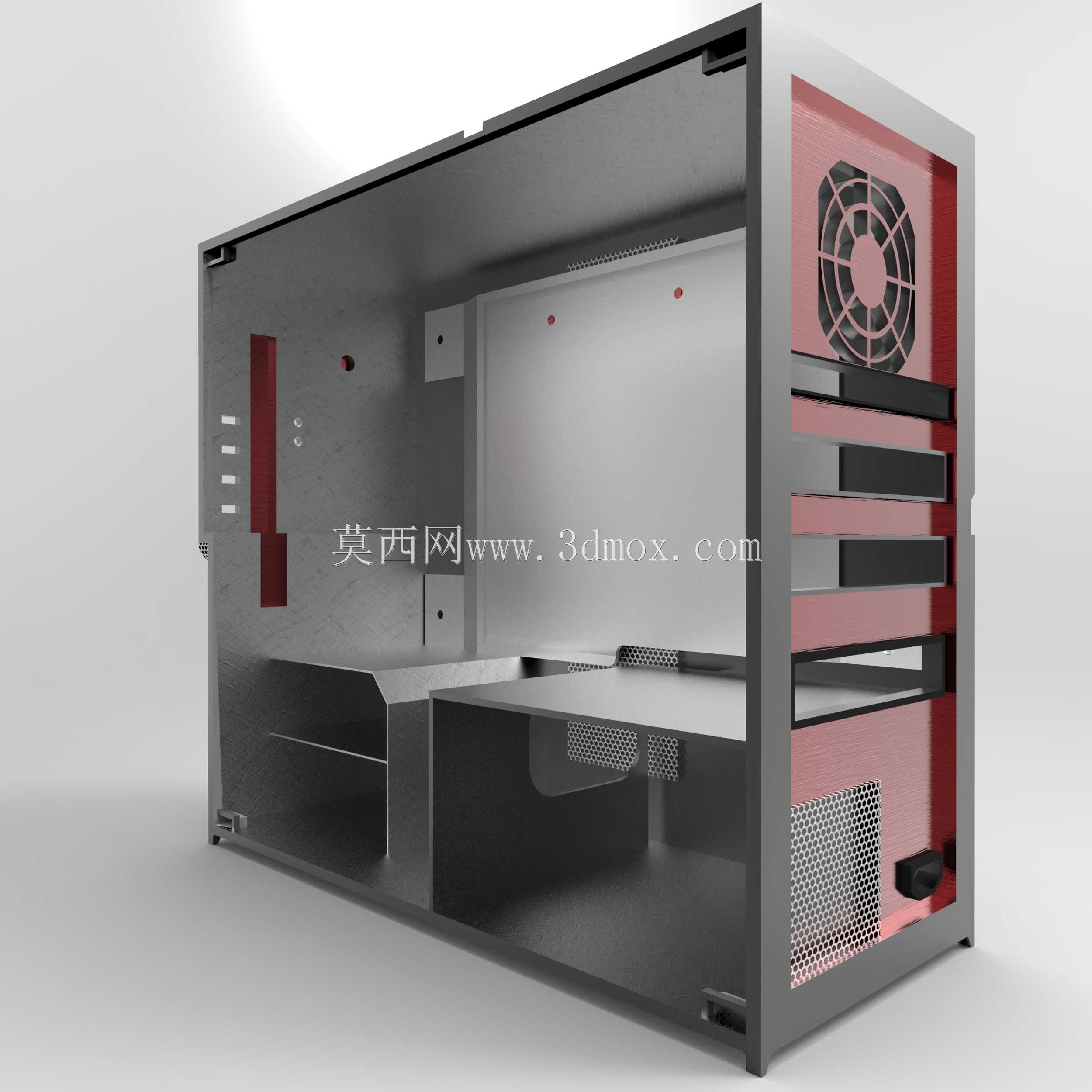

　　既保证外观的整体性，也避免长期使用后装饰条脱落的问题。在接口区域的设计上，后部的IO接口开孔位置严格对应标准主板与显卡的接口位置，开孔边缘做了卷边处理，避免安装硬件时割伤操作人员，同时预留了独立的通风槽位对应显卡与电源的排风位置，避免热气流在机箱内部淤积。机箱底部的支撑脚采用高度可调的设计，能够适应不平整的机房地面，保证机箱放置的稳定性，同时支撑脚将机箱底部抬升15mm的高度，形成底部的进风通道，配合前部与侧面的进风结构，形成多路径的散热风道，即使在高负载运行导致内部硬件发热量较大的情况下，也能保证内部温度控制在硬件允许的工作范围内。设计过程中还充分考虑了钣金加工的工艺性，所有的折弯角度都采用标准折弯半径，

　　避免出现过小折弯导致的钣金开裂问题，所有的开孔位置都预留了足够的加工余量，不需要后续的二次打磨处理，能够有效降低批量生产时的加工成本与废品率。整体结构在保证足够结构强度的前提下，尽可能优化了内部空间的利用率，既能够容纳高性能工作站所需的全部硬件，也不会出现多余的空间浪费，控制了整机的整体体积，方便在标准工业机柜或者工作台上进行部署安装。
