台式机CPU通用轴流散热风扇结构设计

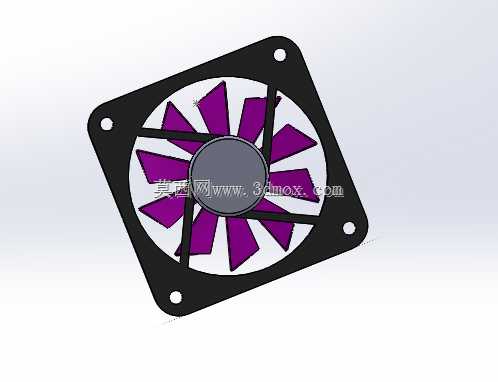

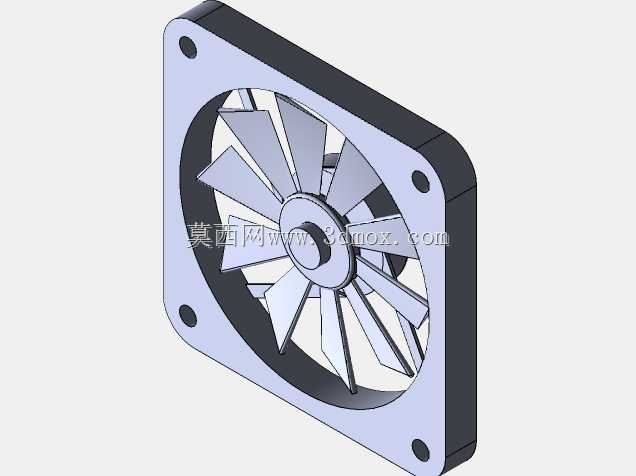

　　这款轴流散热风扇的结构设计，核心瞄准台式计算机CPU风冷散热场景，同时可兼容ITX机箱辅助通风、工控主板局部散热、小型嵌入式设备主动散热等多类装机需求，日常使用中承担将发热元件表面堆积的热空气快速导流排出、建立稳定机箱内空气流道的作用，避免芯片因积热出现降频、运行不稳定甚至硬件损坏的问题。从结构设计逻辑来看，外框采用方形切角的安装基准设计，四个角位预留标准沉头安装孔，孔位间距完全适配通用CPU散热模组的固定卡扣、螺丝安装位，安装时可直接匹配市面主流塔式、下压式散热器的风扇位，也可通过减震胶钉固定在机箱120mm标准风扇位，安装边界预留了1.5mm的框体厚度余量，既保证框体结构强度，又不会和周边内存马甲、主板散热装甲产生安装干涉。

　　扇叶部分采用七叶后掠式曲面设计，每片扇叶的安装角从叶根到叶梢做了渐变过渡处理，叶根处安装角偏大保证进风侧的风压基础，叶梢处安装角收窄降低切割空气的涡流噪音，运行时可在较低转速下输出足够的静压，穿透CPU散热鳍片的密集间隙带走热量，同时避免高转速下的尖锐风噪。中心轮毂部分做了封闭式圆弧过渡设计，既可以包裹内部的转子、轴承结构，避免运行中灰尘、发丝进入轴承卡滞扇叶，又能引导中心区域的气流向扇叶方向扩散，减少轮毂正后方的无风盲区，提升整体散热面的气流覆盖均匀度。扇框的进风侧做了内凹的导风弧面，可将进风范围从扇叶正前方扩大到框体周边10mm区域，降低进风阻力，出风侧则做了平直的导流边，避免气流吹出后出现大范围扩散，

　　保证气流可以集中吹向后方的散热鳍片，提升热交换效率。设计过程中充分考虑了量产装配的公差适配，扇框和扇叶的配合间隙预留了0.8mm的安全距离，避免长期运行出现扇叶擦框的异响问题，四个安装孔位的位置度公差控制在0.1mm以内，保证安装时螺丝可以顺畅穿过，不会出现孔位错位需要强行掰动框体的情况。针对实际使用中的振动问题，框体四个安装角的背面预留了2mm厚度的减震胶垫安装槽，装配时可粘贴橡胶减震垫，吸收扇叶高速转动产生的微幅振动，避免振动传递到散热鳍片、机箱钣金上产生共振噪音。扇叶的材质适配常规的PBT或ABS注塑工艺，壁厚控制在1.2-1.5mm区间，既保证扇叶足够的刚性，高速转动下不会出现形变抖动，又能控制整体重量，降低电机启动负载，

　　延长轴承使用寿命。外框的加强筋采用十字交叉布局，从中心轮毂位置延伸到外框四个边的中点，筋位厚度1.5mm，在不遮挡过多通风面积的前提下，提升整个扇框的抗扭强度，即使安装时螺丝拧紧力矩偏大，也不会出现框体变形挤压扇叶的问题。在实际选型适配中，这款风扇的结构尺寸完全兼容通用120mm风扇的安装规范，既可以单独作为机箱辅助散热风扇使用，也可以和铝制、铜制散热鳍片模组组合成完整的CPU风冷散热器，适配TDP在65W-125W区间的桌面级处理器散热需求，日常办公、轻度游戏场景下可维持处理器在合理温度区间运行，不需要额外提升转速增加噪音。设计时还考虑了风道适配性，扇叶的旋转方向对应常规机箱的前进后出、下进上出风道逻辑，安装时不需要调整扇叶方向即可匹配主流装机的风道走向，降低装机用户的选型难度。
