大容量深色塑料饮料瓶结构设计

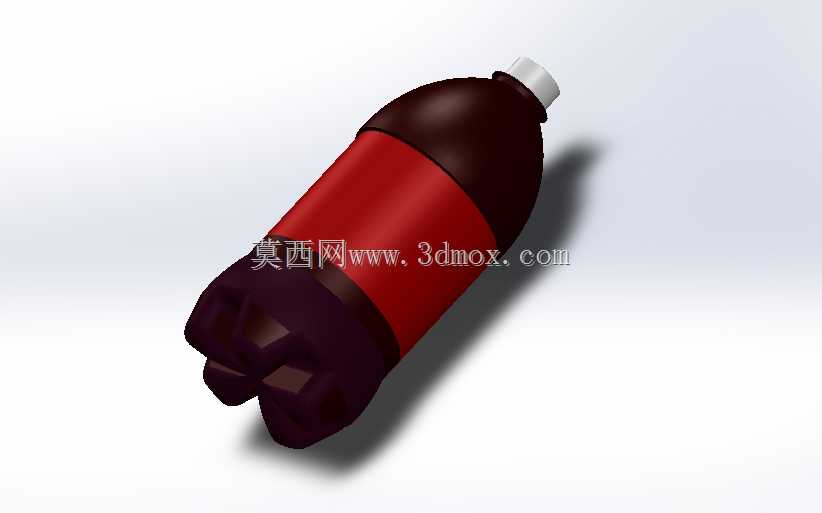

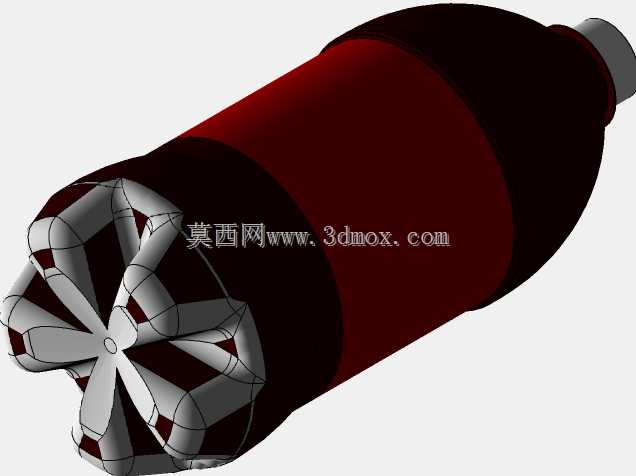

　　日常快消品流通场景里，大容量塑料饮料瓶是碳酸饮品、茶饮等大容量规格的核心承载容器，这类瓶体的结构设计直接关联灌装效率、运输堆码稳定性、终端握持使用体验，以及内容物的保质存储表现。从实际工程落地角度看，该款瓶体采用PET吹塑成型的工艺路线，整体瓶身做了三段式结构划分，底部为多瓣式内凹支撑结构，这部分结构并非简单的造型设计，五瓣式的内凹筋条首先要解决吹塑成型时的料流均匀性问题，避免底部壁厚不均导致的跌落开裂风险，同时内凹的空腔可以在灌装后内容物产生内压时，提供足够的形变余量，尤其是碳酸类饮品充入二氧化碳后，瓶内正压会让底部结构轻微外胀，多瓣筋的结构可以把内压应力均匀分散到每个支撑脚位置，避免平底结构常见的鼓底、放置不稳的问题，

　　堆码时上层瓶的重量也能通过底部筋条传导到瓶身侧壁的加强结构上，不会出现堆码塌陷。瓶身中段是标签包覆区域，做了微向内收的弧面过渡，这部分的直径控制要匹配现有灌装线的拨瓶轮、贴标机的适配尺寸，常规大容量1.25L-2L规格的瓶身直径在85-95mm区间，该款瓶身的标签区直径控制在88mm，刚好适配多数现有饮品灌装线的工装治具，不需要对现有产线的拨瓶间距、护板尺寸做调整，能直接导入量产。标签区上下位置做了0.3mm的凸起止位筋，贴标时标签可以顺着筋条定位，避免贴标偏移、标签下滑的问题，同时这两道筋也能提升瓶身中段的环向刚度，徒手握持时不会因为瓶身偏软出现过度形变，导致内容物溢出。瓶肩位置做了大弧度的曲面过渡，

　　从瓶身直径逐步收窄到瓶口的标准PCO1881瓶口尺寸，这个过渡弧度的设计一方面要控制吹塑时的料厚分布，避免瓶肩位置因为拉伸比过大出现壁厚过薄的问题，另一方面大弧度的曲面可以在运输过程中缓冲外力冲击，遇到挤压时应力会顺着曲面分散，不会在瓶肩位置出现应力开裂。瓶口采用标准的碳酸饮料瓶口结构，瓶口的螺纹圈数、密封面尺寸完全匹配行业通用的塑料防盗盖，封口时瓶盖的密封环能刚好卡在瓶口的密封凸缘下，防盗环的连接桥断裂力控制在行业标准范围内，既不会出现运输过程中防盗环断裂的误开问题，也能让消费者正常拧开时不需要过大的扭矩。瓶身整体的壁厚分布做了差异化设计，底部支撑位置壁厚控制在0.35-0.4mm，瓶身中段壁厚0.25-0.3mm，瓶肩位置0.

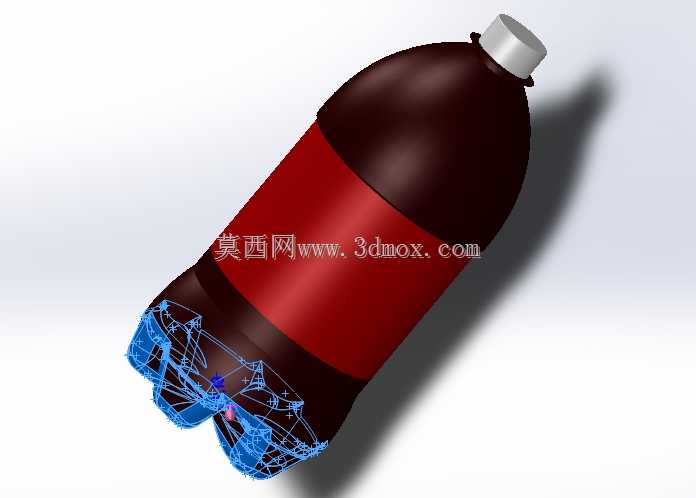

　　3-0.35mm，瓶口位置因为要和瓶盖配合密封，壁厚控制在1.2mm以上，这样的壁厚分配既可以保证各个位置的结构强度满足跌落、堆码、内压测试的要求，也能最大限度控制单瓶的克重，降低原材料成本。从实际使用场景看，该款瓶体的握持位置刚好在标签区下方，瓶身的弧度贴合人手握持的掌型曲线，即使装满内容物总重量接近2kg，握持时也不会出现硌手的问题，倾倒内容物时瓶肩的弧度可以让液体流出更顺畅，不会出现因为瓶内进气导致的液体喷溅问题。另外瓶体的深色材质选择，是针对茶饮料、碳酸可乐类饮品的避光需求，深色PET材质可以阻隔大部分波长的光线，避免内容物因为光照出现氧化变质、风味流失的问题，红色标签区域的配色也能和深色瓶身形成视觉反差，提升终端货架的辨识度。在建模过程中，所有曲面都做了G2连续过渡，避免吹塑成型时出现应力集中的锐边，各个配合尺寸都按照行业通用公差做了预留，瓶口的密封面平面度控制在0.1mm以内，保证封口后的密封性能，底部的支撑脚平面度控制在0.2mm以内，确保瓶体放置在平面上不会出现晃动。
