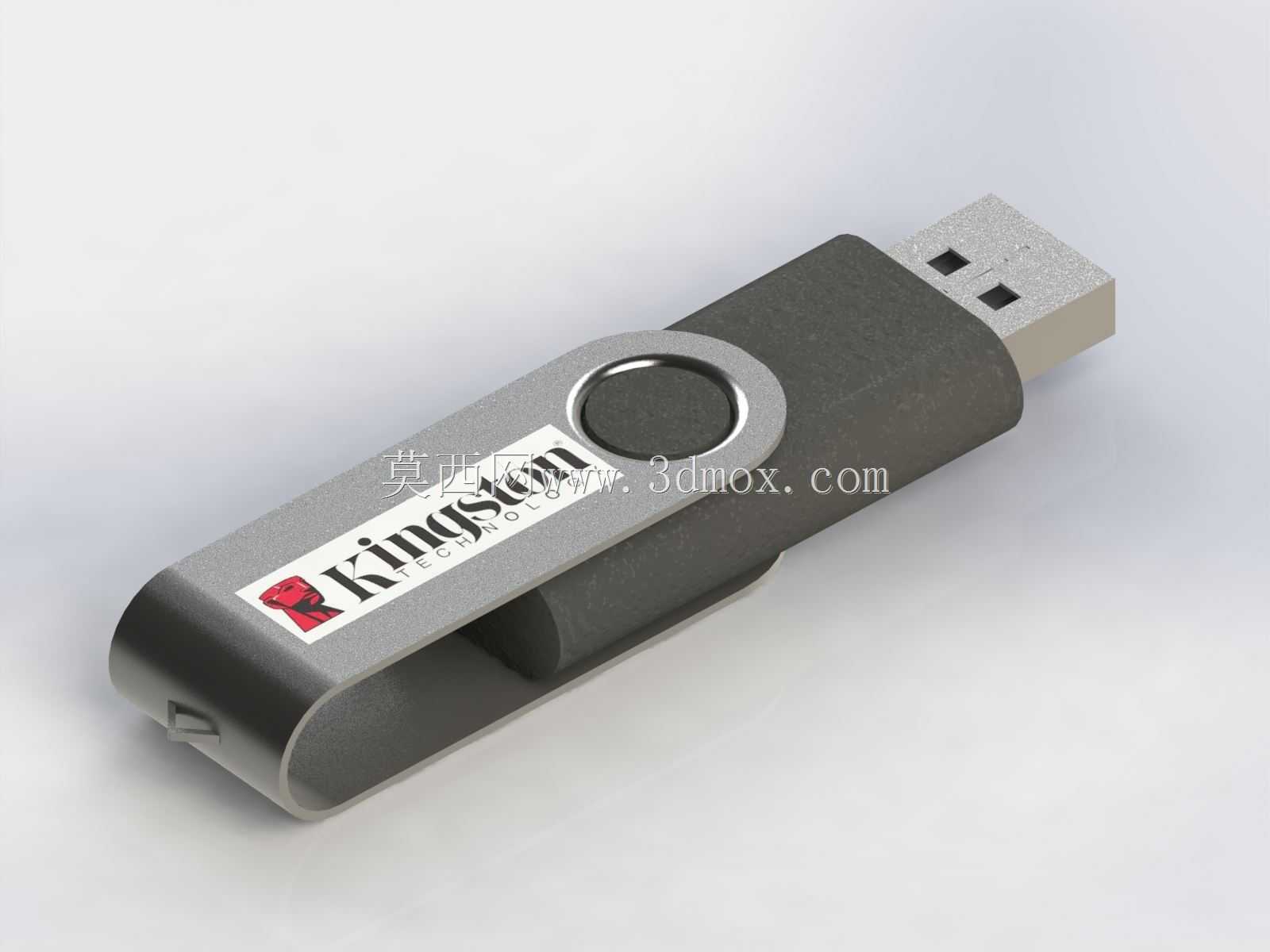

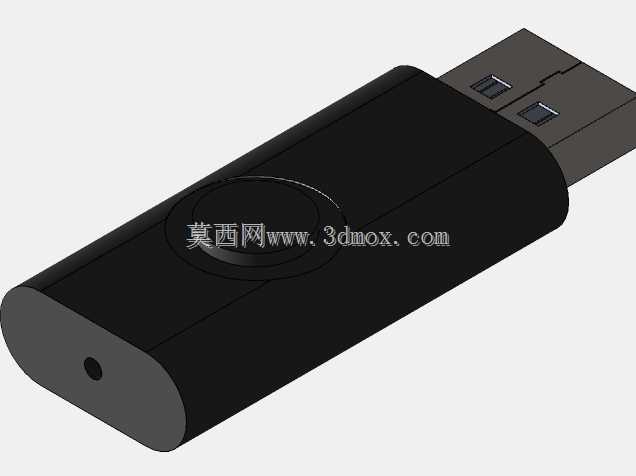

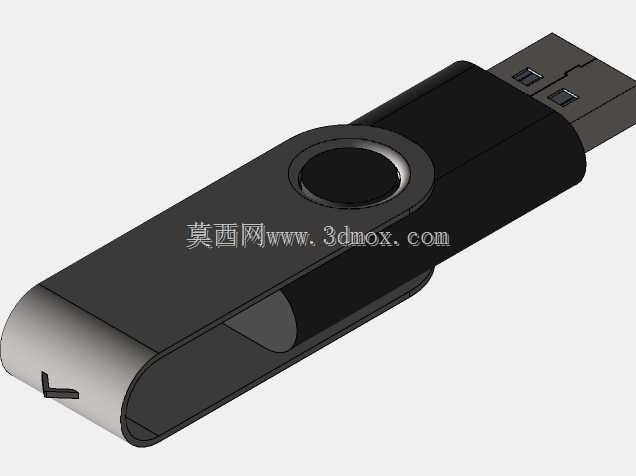

旋转式金属U盘外观结构三维建模

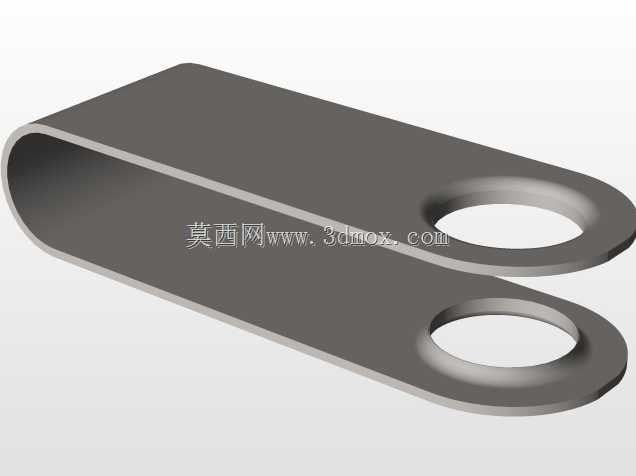

　　这款旋转结构U盘的三维建模，完全围绕日常便携存储的实际使用场景展开，在结构设计阶段优先考虑了随身携行的耐用性与操作便捷性，没有采用常见的盖帽分离式设计，避免了日常使用中盖帽丢失的常见问题。整体结构分为金属旋转外壳、内置存储模组、USB公头三个核心部分，旋转轴采用一体化的金属凸点定位结构，不需要额外加装弹簧或者销轴，依靠金属外壳自身的弹性形变实现旋转阻尼，转动到0度与180度位置时都有清晰的卡位反馈，既可以在收纳状态下完全包裹保护USB接口，避免接口被口袋里的灰尘、毛屑污染或者被钥匙等硬物刮伤金手指，使用时只需要单手转动外壳就能露出USB接头，不需要双手配合操作，适配办公场景下单手插拔的使用习惯。外壳采用锌合金压铸的工艺思路设计，

　　表面做细磨砂质感处理，既不容易残留指纹和汗渍，日常放在包里和钥匙、硬币等硬物摩擦也不容易产生明显划痕，外壳侧面做了微小的内凹弧面，刚好贴合手指捏持的弧度，插拔的时候不容易打滑。建模过程中严格控制了各部件的装配间隙，旋转外壳和内部存储模组的单边间隙控制在0.15mm，既保证转动过程没有卡滞，也不会出现旷量过大导致的结构松动，USB公头的尺寸完全遵循通用USB2.0接口的规范要求，金手指位置的公差按照IT7级精度设定，保证和各类电脑、车载设备、工控机的USB母座都能顺畅插接，不会出现插不进去或者接触不良的问题。整体外形长度控制在55mm，宽度20mm，厚度9mm，属于常规便携U盘的尺寸范畴，不需要额外占用过多空间，

　　可以轻松放进牛仔裤口袋、工牌挂绳的收纳位或者笔记本电脑的便携包夹层里。旋转轴的位置做了加厚处理，这个位置是日常使用中受力最集中的部位，加厚之后可以承受上千次旋转开合的疲劳载荷，不会出现转轴断裂的问题，外壳尾部没有设计额外的挂绳孔，而是依靠旋转结构自身的镂空位置可以穿挂挂绳，不需要额外在壳体上开孔破坏结构整体性，同时也降低了压铸生产的工艺难度。存储模组的安装位做了定位筋设计，装配时只需要将PCB板顺着定位筋推入外壳卡槽，点少量固定胶即可完成组装，不需要额外打螺丝固定，提升装配效率的同时也减少了零件数量。建模时还考虑了表面丝印的位置，在外壳正面预留了平整的标识区域，不会因为旋转结构的弧度导致丝印图案变形，这个区域的平面度控制在0.

　　05mm以内，保证丝印或者激光雕刻的标识清晰牢固。在实际的工程应用场景中，这类便携存储设备除了日常办公文件传输，也常被用于工控设备的程序备份、机床加工参数的转存，所以结构设计上也考虑了一定的抗摔性能，金属外壳可以在1.2米高度自由跌落至水泥地面时，有效吸收冲击能量，保护内部的存储芯片和PCB板不会因为冲击出现虚焊或者损坏，相比塑料外壳的U盘，金属壳体的抗形变能力更强，挤压状态下不容易出现壳体开裂导致内部零件脱落的问题。整个建模过程没有做多余的装饰性结构，所有的曲面和棱角都服务于实际使用功能，边缘位置全部做了R0.5mm的圆角处理，既避免了锐边划伤手或者刮坏衣物口袋，也让压铸生产时的模具填充更顺畅，减少飞边毛刺的产生。旋转卡位的凸点高度设计为0.2mm，既保证足够的卡位力度，不会因为日常晃动导致USB头自行转出，也不会因为阻尼过大导致旋转操作费力，长期使用后凸点的磨损量控制在合理范围内，保证整个产品生命周期内的旋转手感一致性。
