大众高尔夫车型适配车轮垫片结构设计

　　在乘用车辆底盘改装与轮距匹配作业中，车轮垫片是调整轮毂安装位置、修正轮距偏差、适配非原厂规格轮毂的核心连接部件，本次设计的垫片针对特定款高尔夫车型的前后轮安装边界做了定向适配，可直接匹配对应车型的轮毂安装孔位与轴头尺寸，无需额外对原车部件做切削或扩孔处理。从实际装车场景来看，这类垫片主要应用在两类工况：一类是车辆更换偏距值与原厂不符的改装轮毂时，通过垫片的厚度补偿轮毂偏距差，避免轮毂内侧与减震器、羊角等悬挂部件发生运动干涉，保证车轮在全转向行程、全减震压缩行程内都有足够的安全间隙；另一类是针对轮距过窄导致的高速行驶稳定性不足问题，通过加装对应厚度的垫片拓宽前后轮轮距，提升车辆过弯时的侧倾抑制能力，同时优化车轮与轮眉的视觉齐平度，兼顾实用性能与外观协调性。

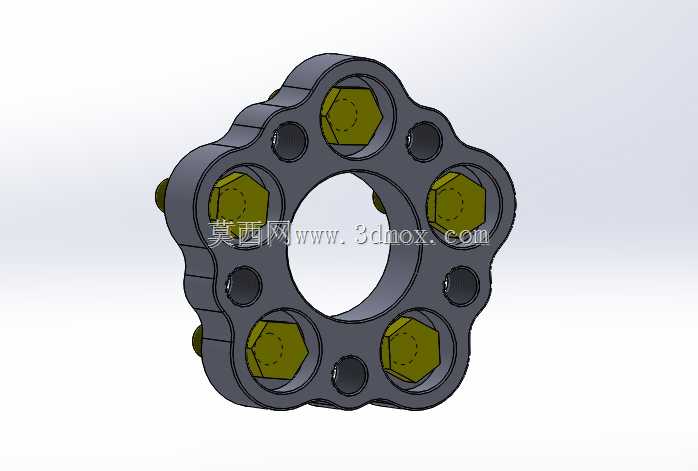

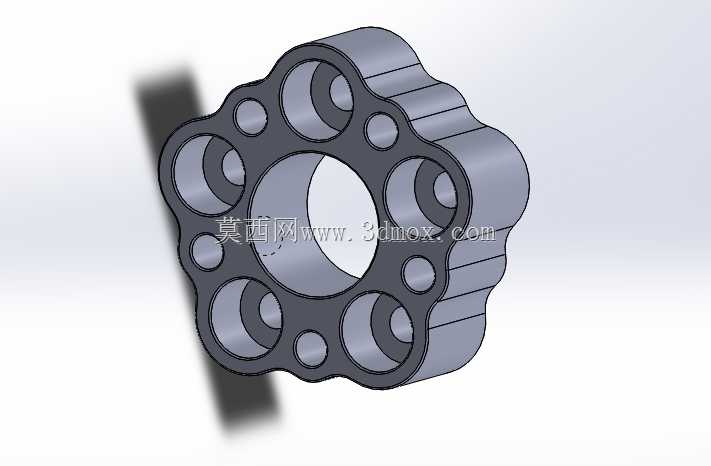

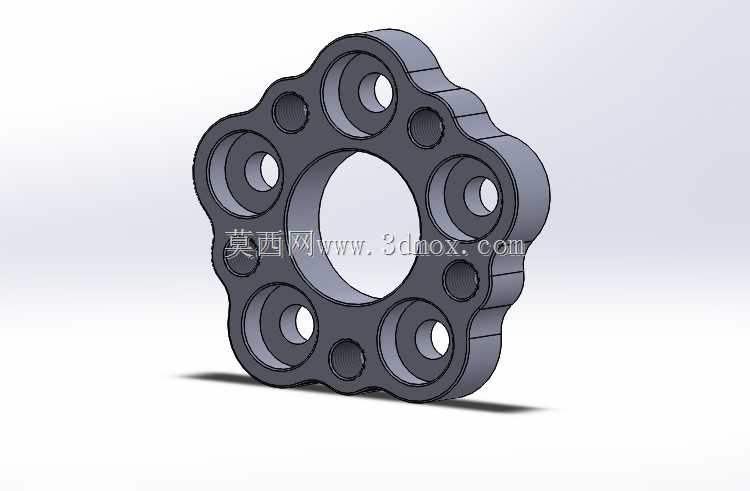

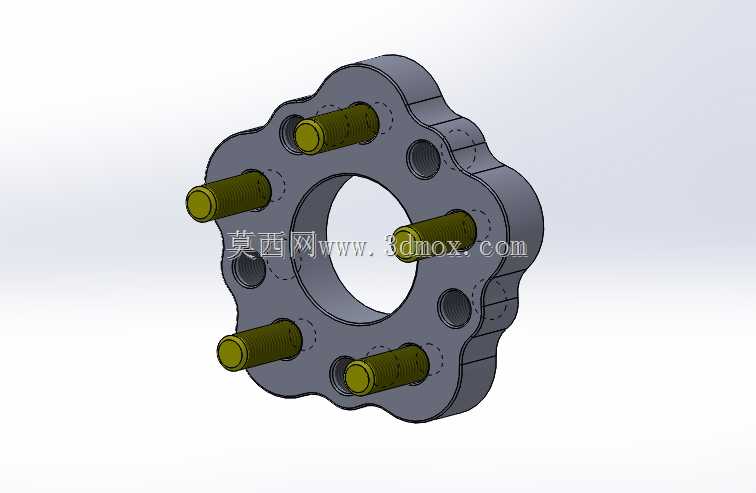

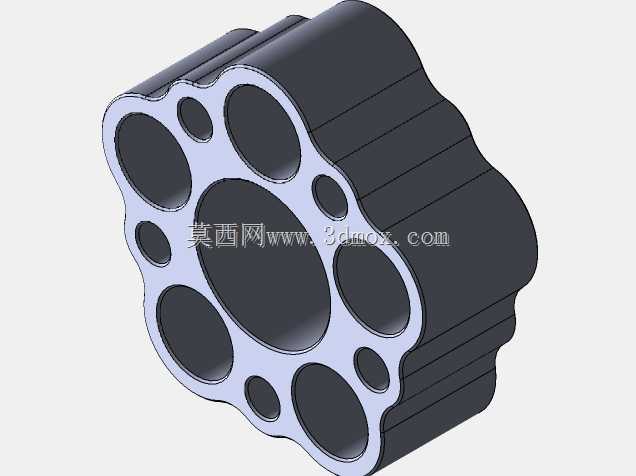

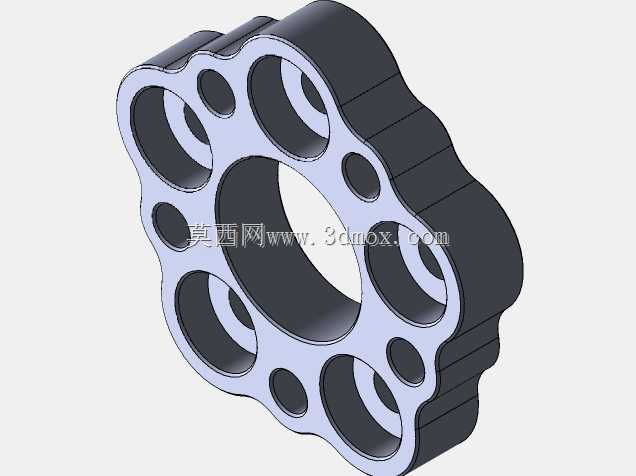

　　设计过程中首先锁定了安装边界的硬指标，前轮适配25毫米厚度规格，后轮适配50毫米厚度规格，中心孔完全匹配对应车型的轴头外径，安装时可实现轴头与垫片的完全贴合定位，避免高速行驶时垫片出现偏心抖动。孔位布局采用与原厂轮毂螺栓完全对应的圆周排布，大直径通孔为螺栓过孔，小直径孔位对应轮毂定位销位置，保证安装时垫片可直接卡入定位销完成预定位，无需反复调整孔位对齐度，降低现场安装的对位难度。外形轮廓采用花瓣式异形结构而非传统整圆结构，这种设计一方面是在保证所有安装孔位周边结构强度的前提下，尽可能削减垫片的非必要实体体积，降低簧下质量，减少悬挂系统的运动惯量，对提升悬挂响应速度有正向作用；另一方面花瓣式的外轮廓可避开轮毂背面的加强筋凸起结构，避免垫片与轮毂背面出现局部点接触，保证整个安装面的贴合压强均匀，防止长期使用后出现垫片变形、螺栓预紧力衰减的问题。

　　从结构强度设计角度，垫片所有孔位边缘都做了圆角过渡处理，避免应力集中导致的孔位开裂问题，安装面的平面度公差控制在0.05毫米以内，保证垫片与轴头法兰面、轮毂安装面之间完全贴合，不会出现局部间隙导致的安装面翘曲。厚度方向的尺寸公差严格控制在±0.1毫米范围内，同一轴上的两个垫片厚度差不超过0.05毫米，避免装车后出现车轮动平衡偏差、行驶跑偏的问题。材质选用上适配常规45号钢或6061-T6铝合金的加工工艺，建模时预留了表面氧化或镀锌处理的层厚余量，保证成品处理后尺寸仍在安装公差范围内。

　　实际安装作业时，需先清理轴头法兰面的锈迹与油污，将垫片对准定位销推入至与轴头完全贴合，再将轮毂对准螺栓孔推入，按照对角顺序分次拧紧轮毂螺栓至原厂规定扭矩，安装完成后需打满方向检查轮胎与翼子板内衬、减震器的间隙，同时路试确认无高速抖动、跑偏问题。这类垫片的设计核心是在严格匹配原车安装边界的前提下，实现轮距调整与轮毂适配的功能，同时尽可能控制自身重量与结构强度的平衡，避免因垫片设计缺陷带来的行驶安全隐患，建模过程中所有孔位的位置度、轮廓的避让尺寸都完全参照原车实测数据搭建，可直接用于后续的加工生产或改装方案验证。
