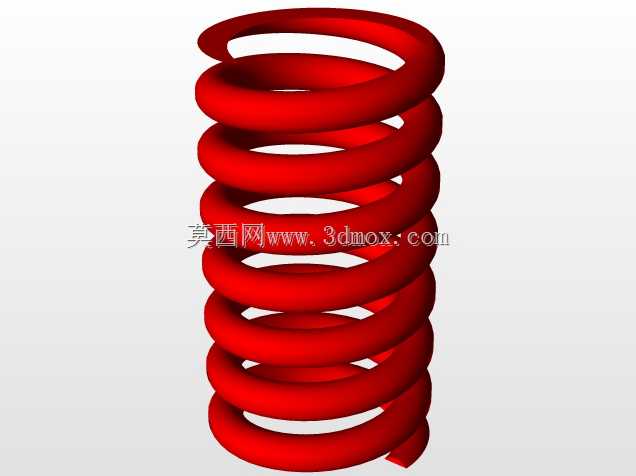

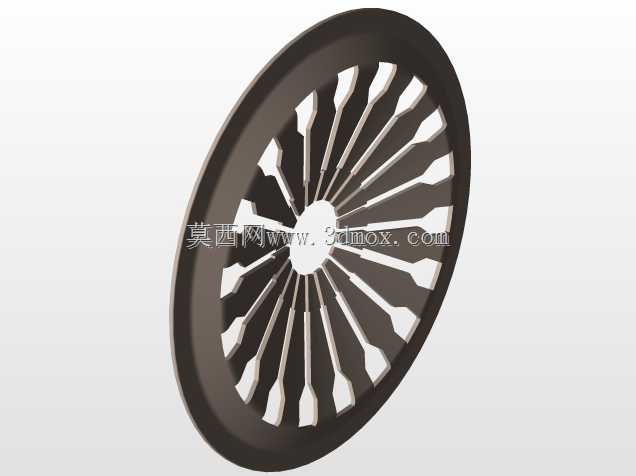

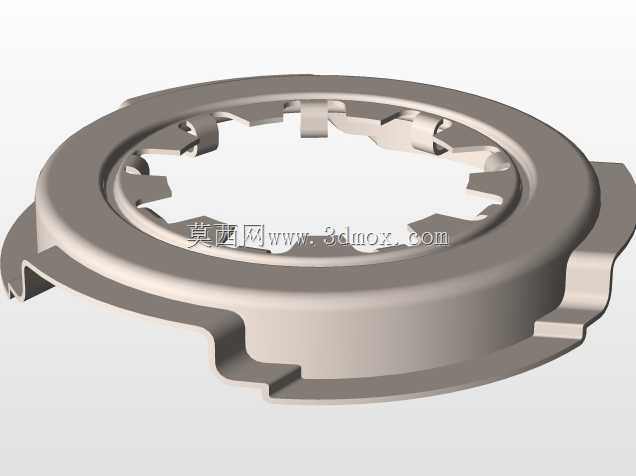

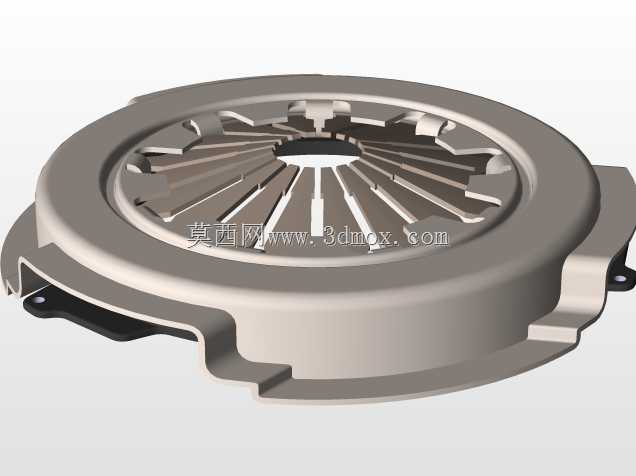

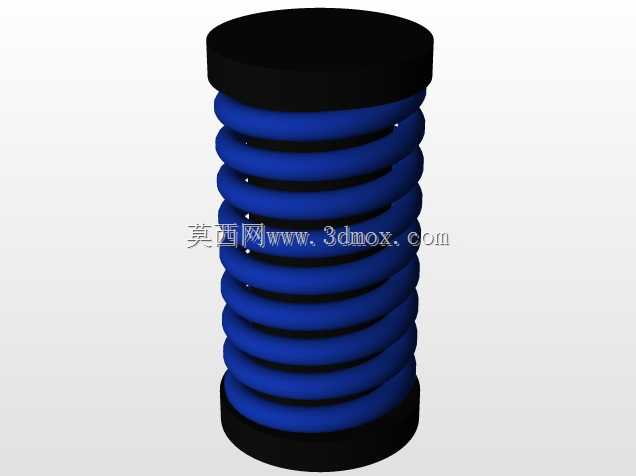

在手动挡乘用车辆与部分商用车辆的传动链路中,离合器是串联在发动机飞轮输出端与变速箱输入轴之间的核心动力衔接部件,日常行驶过程中,驾驶员踩踏离合器踏板的动作,会通过液压或拉索传动结构推动分离轴承动作,实现压盘对摩擦片的压紧力释放,暂时切断发动机向变速箱传递的动力流,为换挡过程中变速箱内部不同齿数比的齿轮副平稳啮合创造无载荷条件,避免换挡打齿、动力冲击等问题损伤传动部件。从结构设计逻辑来看,这款离合器总成采用膜片弹簧作为压紧元件,相比传统螺旋弹簧压紧结构,膜片弹簧本身兼具压紧弹簧与分离杠杆的功能,能大幅减少总成的零件数量,轴向尺寸控制更紧凑,同时在摩擦片出现正常磨损的工况下,膜片弹簧的压紧力衰减幅度远小于螺旋弹簧结构,

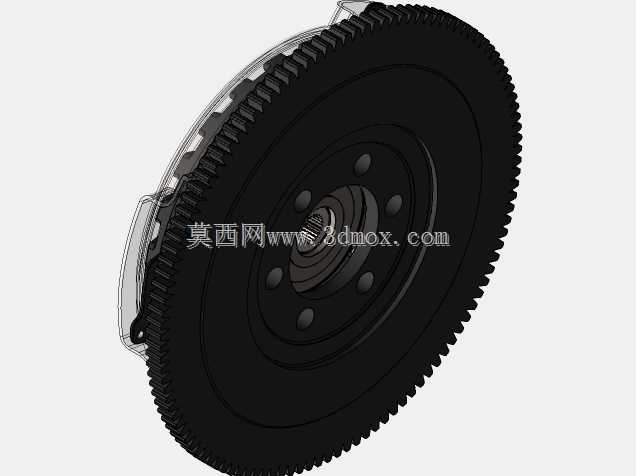

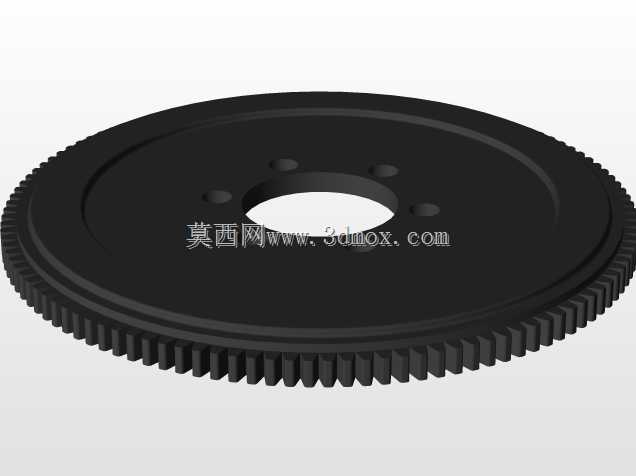

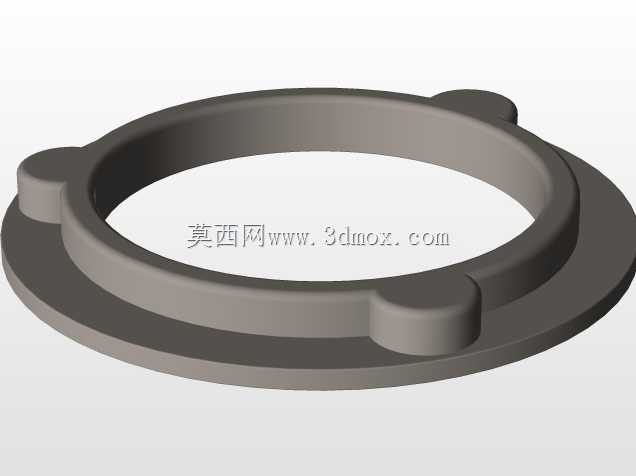

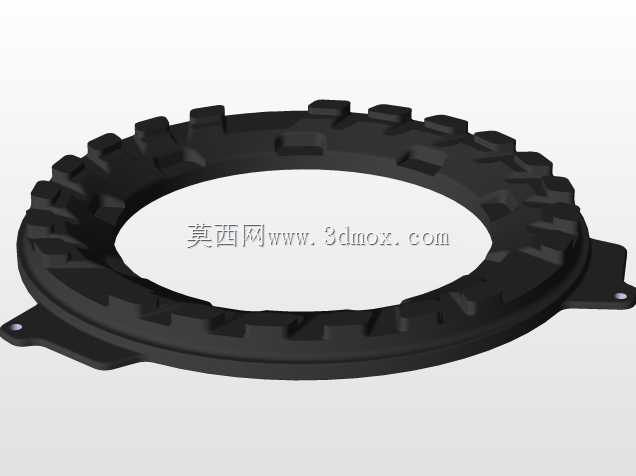

能在更长的使用周期内保持稳定的动力传递扭矩,降低使用过程中的维护调整频率。总成外圈集成了与发动机飞轮匹配的齿圈结构,齿圈的齿形参数、分度圆直径完全对应发动机启动马达的驱动齿轮参数,发动机启动时,启动马达的驱动齿轮伸出与该齿圈啮合,带动曲轴旋转完成点火启动,这一集成设计减少了独立飞轮的装配层级,让动力输入端的转动惯量控制更合理,既保证了发动机怠速运转的稳定性,也能避免转动惯量过大导致换挡时动力切断滞后的问题。从安装边界来看,离合器总成的轴向安装面与发动机飞轮端面完全贴合,定位止口与飞轮中心的定位凸台采用过渡配合,保证装配后总成的旋转中心与曲轴、变速箱输入轴的旋转中心同轴度控制在0.1mm以内,

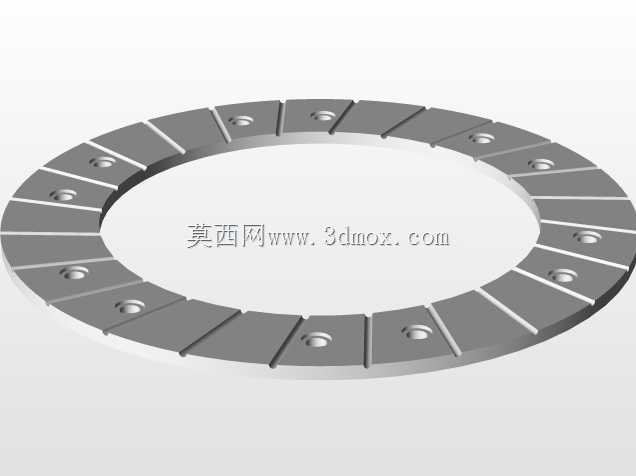

避免高速旋转时出现动不平衡量引发的整车抖动;摩擦片的花键孔参数与变速箱输入轴的花键轴完全匹配,花键副采用间隙配合,保证分离与结合过程中摩擦片能沿轴向顺畅滑动,无卡滞风险。实际工况中,离合器结合状态下,膜片弹簧将从动盘摩擦片紧紧压在飞轮端面与压盘之间,依靠摩擦面之间的静摩擦力传递发动机输出的全部扭矩,当车辆起步时,驾驶员缓慢松开离合器踏板,压盘逐步压紧摩擦片,摩擦面之间的静摩擦力逐步增大,传递的扭矩平滑提升,让车辆从静止状态平稳过渡到行驶状态,避免动力突然结合导致的发动机熄火、传动系统冲击。设计过程中,摩擦片的有效摩擦半径、摩擦系数、压紧弹簧的总压力经过匹配计算,保证最大静摩擦扭矩能达到发动机最大输出扭矩的1.3倍以上,

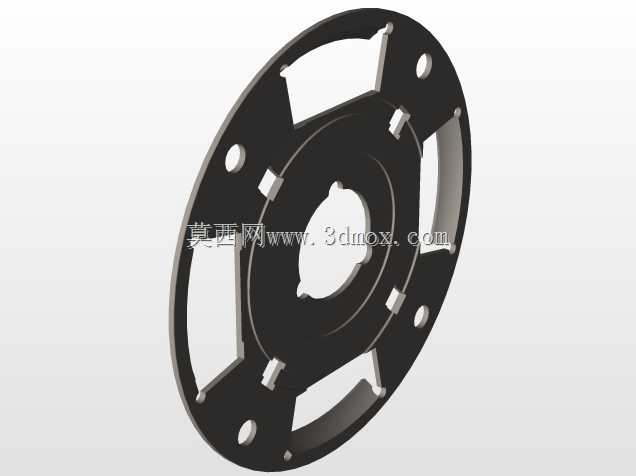

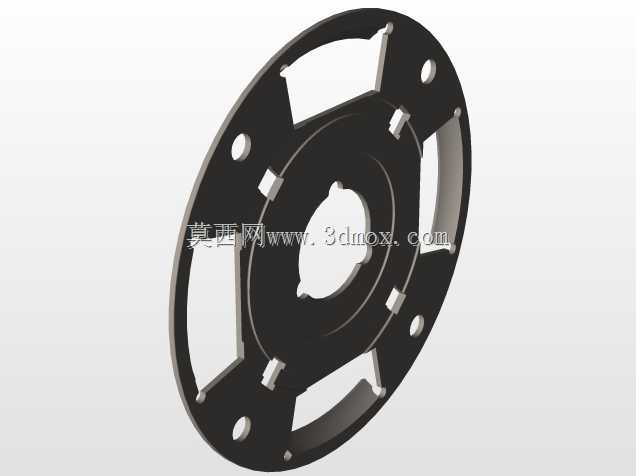

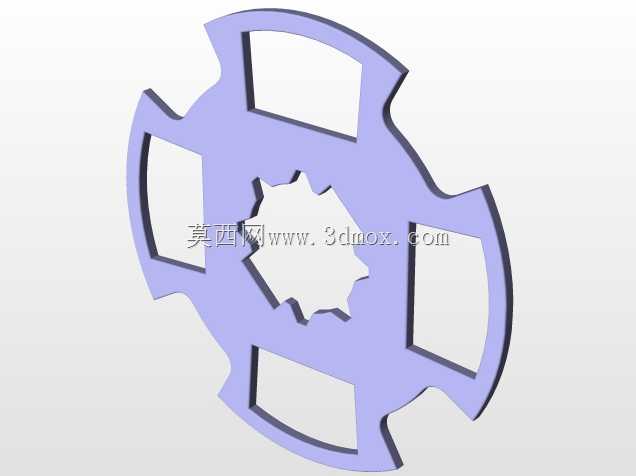

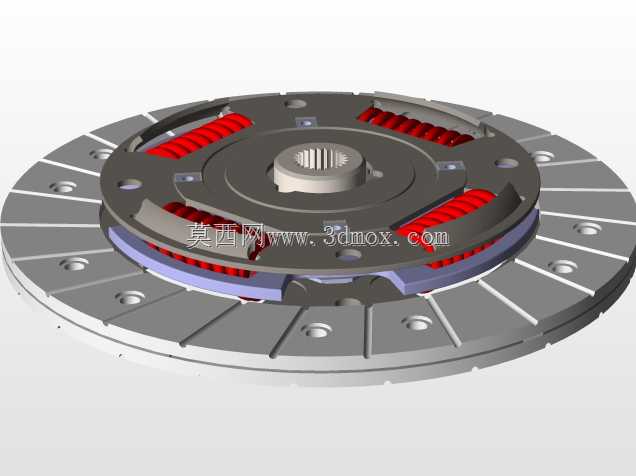

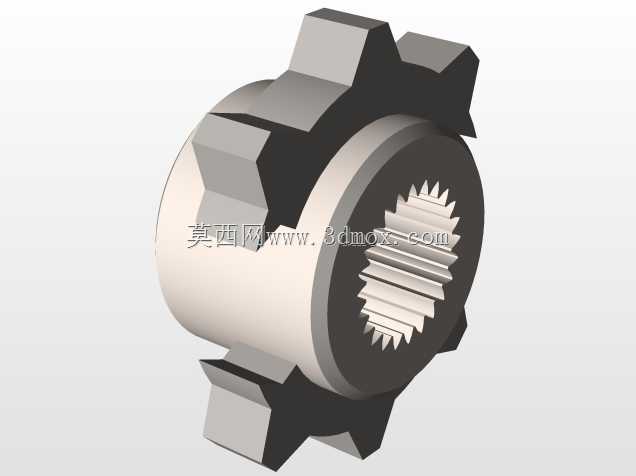

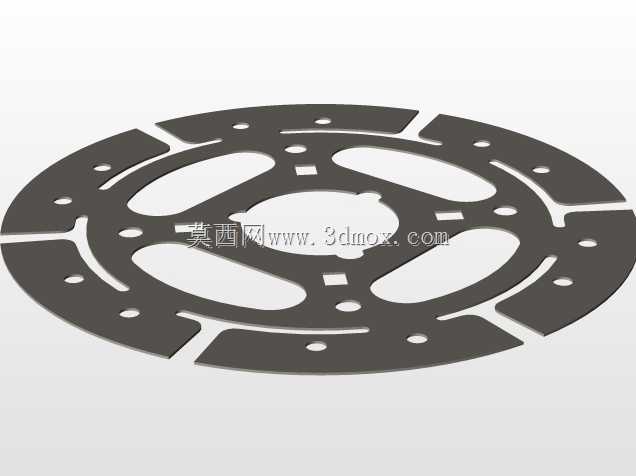

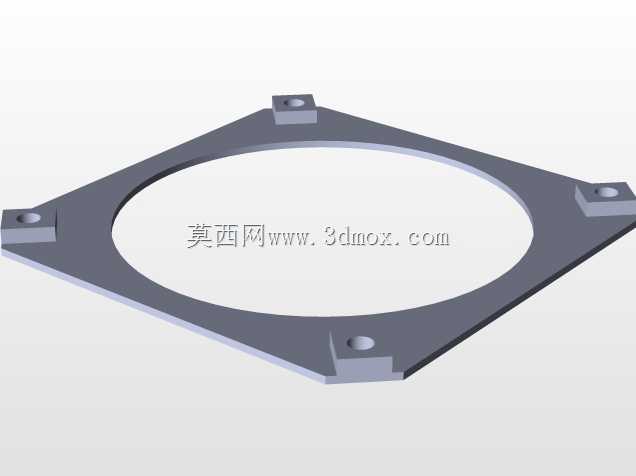

避免大扭矩输出工况下出现离合器打滑、摩擦片异常烧蚀的问题;总成上的多个安装孔位采用圆周等分布置,孔位的位置度公差严格控制,保证装配时螺栓能顺利穿入飞轮对应的安装螺纹孔,装配后压盘的端面跳动量控制在允许范围内,避免结合过程中出现半联动抖动、动力传递不连贯的问题。分离指端的高度经过一致性调校,保证分离轴承作用在所有分离指上的力均匀分布,避免分离过程中出现压盘偏斜、摩擦片分离不彻底导致的换挡卡滞问题。从动盘上设计有轴向缓冲波形片,在离合器结合瞬间,波形片的弹性变形能吸收一部分冲击载荷,让动力传递更柔和,减少传动系统的冲击应力,提升齿轮、轴类零件的疲劳寿命;同时从动盘中心的花键毂位置设计有扭转减震弹簧,能吸收发动机运转时产生的扭转振动,减少传动系统的共振噪音,提升行驶平顺性。在整车传动系统匹配中,离合器的扭矩容量、转动惯量、分离行程参数需要与发动机输出特性、变速箱换挡行程、踏板操纵力参数做协同匹配,既要保证动力传递的可靠性,也要控制踏板操纵力在驾驶员长时间操作不易疲劳的区间,分离行程的设计要保证踏板踩到底时摩擦片能完全分离,避免带挡状态下离合器切不开导致的换挡困难、变速箱齿轮打齿问题。
