分件组装式绘图圆规结构三维设计

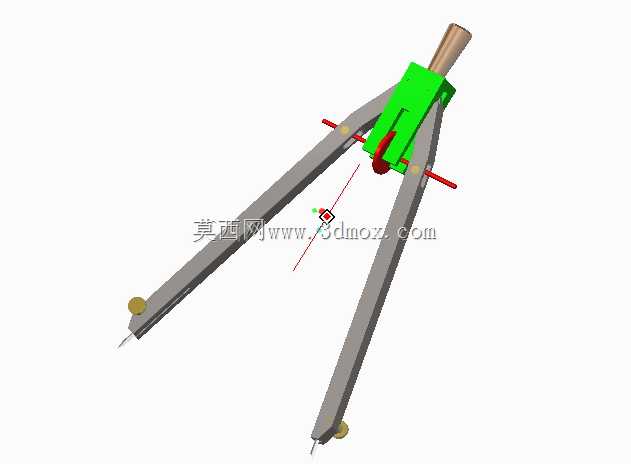

　　日常教学绘图、工程制图、钣金放样划线等场景里，这类分件组装的圆规是使用率极高的手动绘图辅具，不同于一体式注塑成型的简易学生圆规，这款结构所有组件单独拆分设计再完成装配，能适配不同硬度铅芯、不同划线介质的使用需求，在机械加工划线工序、建筑施工现场放样、教学几何绘图场景中都能稳定发挥作用。从结构设计逻辑来看，这款圆规的顶部握持端采用圆柱型握持柄，表面做防滑纹理处理，握持时施力方向能顺着圆规两支脚的开合平面传导，避免划线过程中出现圆心偏移的问题；两支规脚采用等长对称结构设计，铰接位置设置在握持柄下方的中心位置，铰接轴贯穿两支规脚的连接端，轴端设置限位挡片，既保证规脚能绕铰接轴顺畅开合调整半径，又不会在反复开合过程中出现轴件松脱、

　　规脚错位的问题。其中一支规脚的末端设置针尖固定结构，针尖采用锥度设计，刺入绘图面或工件表面时能形成稳定的定位支点，针尖的伸出长度可通过侧面的锁紧螺钉调整，适配不同厚度的绘图纸张、不同硬度的金属划线表面，避免针尖过长扎穿绘图板、或是过短无法固定圆心的问题；另一支规脚末端设置笔夹结构，可夹持铅笔芯、划线针、墨线笔等不同绘图端头，笔夹的锁紧结构同样采用侧置螺钉，更换绘图端头时无需完全拆解结构，松开螺钉即可完成端头更换，调整好伸出长度后锁紧即可使用，能适配0.3mm到1.0mm不同线宽的绘图需求。规脚的开合范围覆盖常用绘图半径区间，最小可绘制直径5mm的小圆，最大开合角度下可绘制直径300mm的圆弧，完全覆盖日常教学绘图、零件划线、

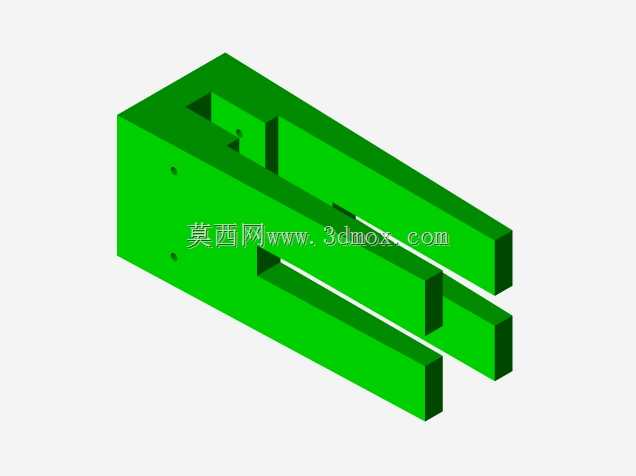

　　样板绘制的常用尺寸需求，规脚本体采用带加强筋的长条结构，在保证整体轻量化的同时，避免大半径开合时规脚出现弯曲变形，保证绘制圆弧的圆度误差控制在绘图允许的公差范围内。设计过程中，所有配合面都做了公差适配，铰接轴与规脚连接孔采用间隙配合，保证开合转动无卡滞，锁紧螺钉与规脚的螺纹孔采用中等精度配合，锁紧后不会出现端头滑移的问题；所有棱边都做了倒钝处理，避免使用过程中划伤操作人员，握持柄与铰接座的连接采用过盈压装配合，装配后不会出现握持柄脱落的问题。从安装边界来看，这款圆规收纳时两支规脚可完全并拢，整体外形尺寸与普通书写笔接近，可直接放入绘图工具盒、工作服口袋中携带，使用时无需额外安装辅助配件，取出后调整好半径、锁紧端头即可直接使用，

　　针尖的保护套可在收纳时套住针尖，避免扎伤其他物品或是误伤使用者。不同于工业用大型划线规，这款结构兼顾了便携性与结构强度，既可以在室内绘图板上使用，也可以带到加工现场、户外放样场景使用，所有组件拆分设计的思路，也方便后续单个零件磨损后单独更换，无需整体报废，降低长期使用的成本；铰接位置的阻尼经过调校，调整好开合半径后，规脚不会因为自身重量出现自行开合的问题，绘制大半径圆弧时，只需扶住顶部握持柄匀速转动，就能画出顺滑连续的圆弧线条，不会出现线条抖动、圆心偏移的问题。笔夹结构的内孔做了防滑纹路设计，夹持铅笔芯或是划线针时，即使施力划线也不会出现端头回缩、转动的问题，保证划线深度、线宽全程一致；针尖的固定座与规脚采用同轴设计，定位时针尖的轴线与规脚的转动轴线完全重合，不会因为针尖偏斜导致绘制的圆弧出现椭圆偏差。
