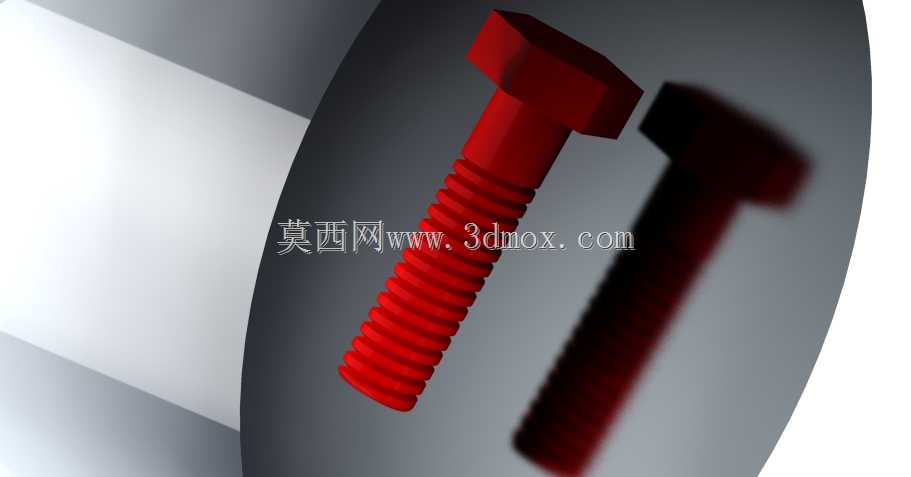

外六角全螺纹紧固螺栓结构设计

　　这类外六角全螺纹螺栓是机械装配场景里最基础也最核心的紧固元件，从普通的机床钣金护罩固定、流水线型材框架拼接，到小型工装夹具的模块锁紧、通用设备的零部件定位，几乎所有需要可拆卸刚性连接的结构点位都能见到它的身影。和半螺纹螺栓不同，全螺纹的结构设计让它可以适配更宽泛的被连接件总厚度范围，不需要提前精准计算光杆段的长度余量，哪怕现场装配时遇到叠层零件公差累积导致总厚度小幅超差，也能顺利完成锁紧，不会出现光杆顶死、螺纹啮合长度不足的问题。

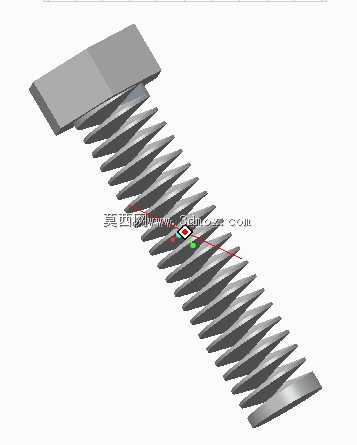

　　建模过程中首先要明确的是螺纹段的参数匹配，这里采用的是普通公制三角螺纹，牙型角60度，建模时没有采用简化的贴图示意方式，而是完整扫掠出了每一圈牙型的实际轮廓，这样在做后续的装配干涉检查、受力仿真分析时，能更真实地还原螺纹啮合面的接触状态，不会因为模型简化导致仿真结果出现偏差。外六角头部的尺寸是按照对应螺纹规格的标准对边距、对角距设计的，头部下表面做了微小的倒角过渡，既可以避免装配时头部锐边刮伤被连接件表面，也能在冷镦加工时减少头部成型的应力集中，降低批量生产时的开裂风险。

　　从安装边界来看，这类螺栓的装配空间需要预留足够的扳手操作余量，对应规格的外六角头部，周边至少要留出1.5倍对边距的操作空间，才能保证普通开口扳手或者套筒可以顺利套入完成锁紧。螺栓的末端做了45度的倒角引导，装配时可以顺利穿过被连接件的光孔，不会出现螺纹牙刮伤孔壁、或者对位困难的问题，尤其是在自动化装配线上，这个末端倒角的尺寸公差直接影响自动送料螺栓的上料成功率，倒角过大容易导致螺栓在送料管里卡滞，倒角过小则起不到对位引导的作用。

　　实际选型应用时，需要根据被连接件的剪切载荷、拉伸载荷来匹配对应性能等级的螺栓材质，不同强度等级的螺栓对应的热处理工艺、表面处理方式都有区别，建模时预留的头部厚度、螺纹小径尺寸也需要和性能等级匹配，避免出现强度冗余或者强度不足的问题。比如在有振动的设备场景下使用时，全螺纹段的啮合长度需要保证至少达到螺栓公称直径的1.2倍以上，才能保证螺纹连接的防松性能，配合平垫、弹垫或者螺纹胶使用时，模型里也预留了垫片的安装空间，不会出现螺栓锁紧后螺纹露出长度不足的问题。

　　很多刚入行的结构设计人员在做这类标准件建模时，容易忽略头部和螺杆衔接处的过渡圆角，这个位置是螺栓受拉时的应力集中高发区，如果建模时直接做直角过渡，后续做有限元分析时会出现应力值虚高的问题，和实际受力状态偏差很大，按照标准工艺预留合适的过渡圆角，才能让模型的力学仿真结果更贴近实际使用状态。另外螺纹的收尾段也做了符合加工实际的退刀结构，不是直接把螺纹切到头部端面，还原了实际车削或者滚压加工时的螺纹收尾形态，在做虚拟装配时不会出现螺纹尾部和被连接件干涉的问题。

　　在不同的应用场景下，这类螺栓的表面处理方式也有区别，普通室内干燥环境下使用的一般做发黑处理即可，户外或者有腐蚀的场景则需要镀锌、达克罗处理，建模时统一的实体结构可以直接赋予不同的材质属性，不需要重新调整几何结构，能大幅提升不同场景下的选型建模效率。作为最通用的紧固标准件，这类螺栓的模型参数完全适配主流的三维装配环境，可以直接调入不同的设备装配体中使用，不需要额外调整尺寸比例，也能直接导出工程图标注对应的规格参数，对接生产加工环节。
