V8引擎内部结构透视三维设计模型

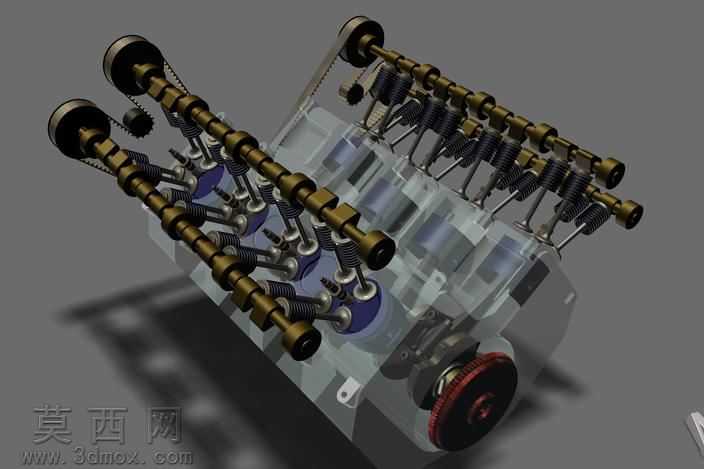

本模型为V型八缸内燃机的全透视结构三维设计作品，采用半透明壳体的渲染方案，将发动机内部核心运动部件完整呈现，清晰展示V8动力单元的经典布局逻辑。建模过程中严格遵循往复式内燃机的真实结构比例，对两大机构五大系统的核心部件做了精细化还原：顶部配气机构完整复刻了双顶置凸轮轴、进排气门、气门弹簧与正时传动组件，每一组气门的排布角度、弹簧螺距、凸轮型线都参考量产V8引擎的设计参数，确保配气相位的运动逻辑符合真实机械原理。中部缸体部分采用半透明材质处理，可直观观察V型夹角布置的八个气缸腔体，活塞组件与连杆机构的连接关系清晰可见，活塞销、连杆轴瓦等细节结构均做了建模还原，能够直观展现活塞往复运动的行程轨迹。下部曲轴机构完整还原了多缸机的曲轴平衡配重、主轴颈与连杆轴颈的错落排布，曲轴前端的正时传动轮、后端的动力输出飞轮都做了细节刻画，配合侧边的正时传动结构，可完整梳理从曲轴动力输出到凸轮轴驱动气门开闭的整套运动传递路径。材质设置上，凸轮轴、曲轴等运动摩擦部件采用金属磨砂钢材质，气门弹簧做了发黑弹簧钢质感处理，缸体透明部分采用低透明度的磨砂铝合金材质，既保证内部结构可见，又还原了发动机缸体的金属基底质感，各部件的材质区分度清晰，便于观察不同功能组件的位置与形态。设计思路上采用透视化表达，摒弃了发动机外部覆盖的附件壳体与管线，聚焦核心动力产生与传递的机械结构，帮助观者快速理解V8引擎的工作逻辑：八个气缸分两列呈V型排布，可有效缩短发动机整体长度，同时通过错峰点火实现更平顺的动力输出，曲轴的平衡配重设计可抵消多缸往复运动产生的惯性振动，整套模型完整还原了V8发动机作为经典大排量动力单元的结构优势与机械美感，可作为动力机械结构教学、内燃机原理演示的直观三维素材，也可用于汽车动力总成相关的设计参考与展示场景。
