燕尾槽式手动磨削工装结构设计

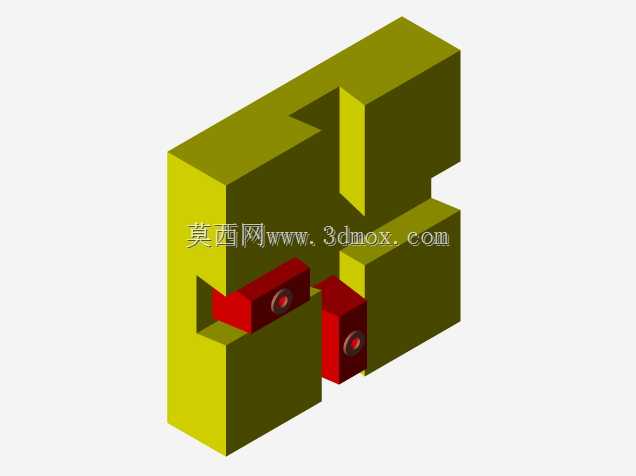

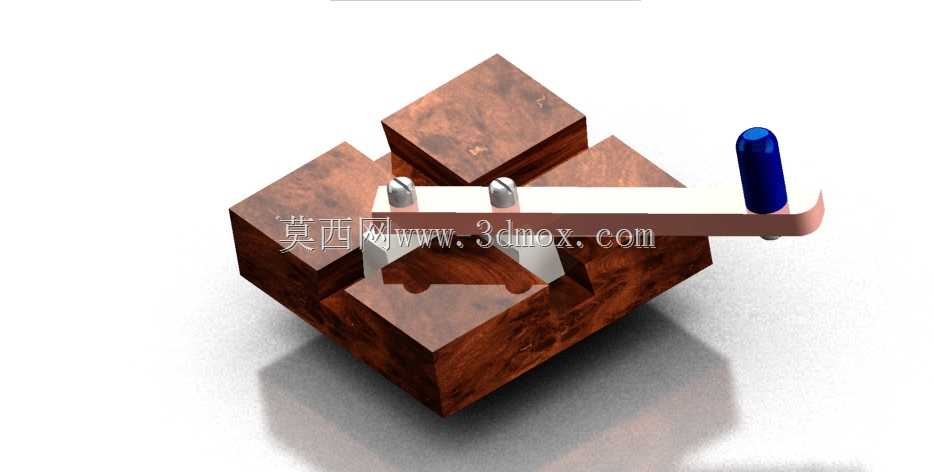

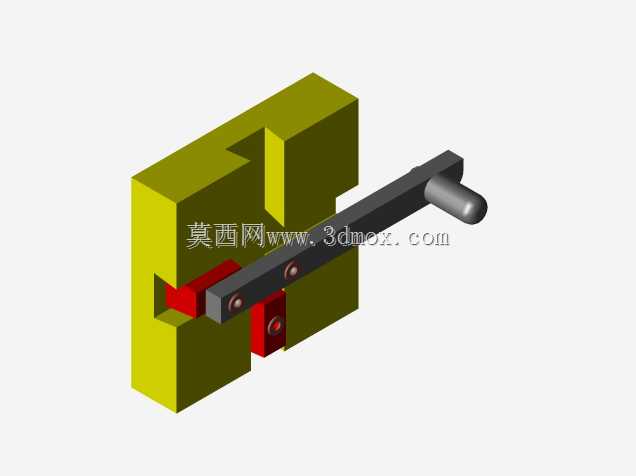

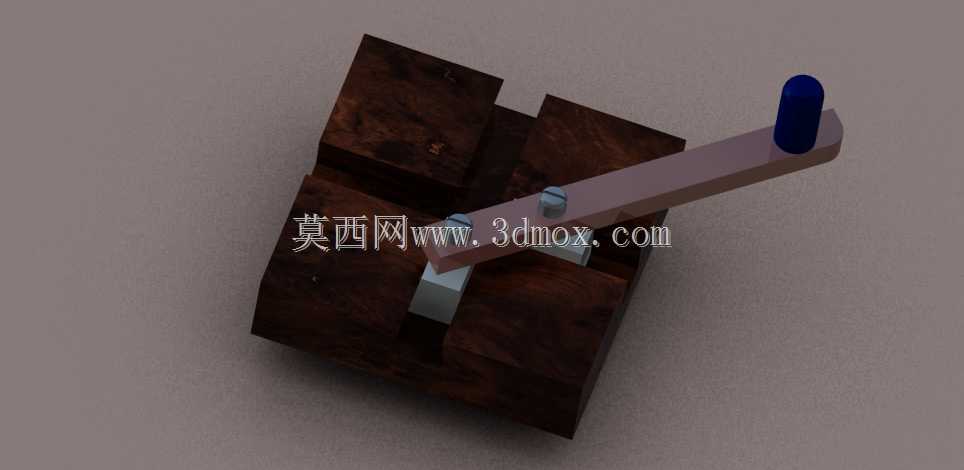

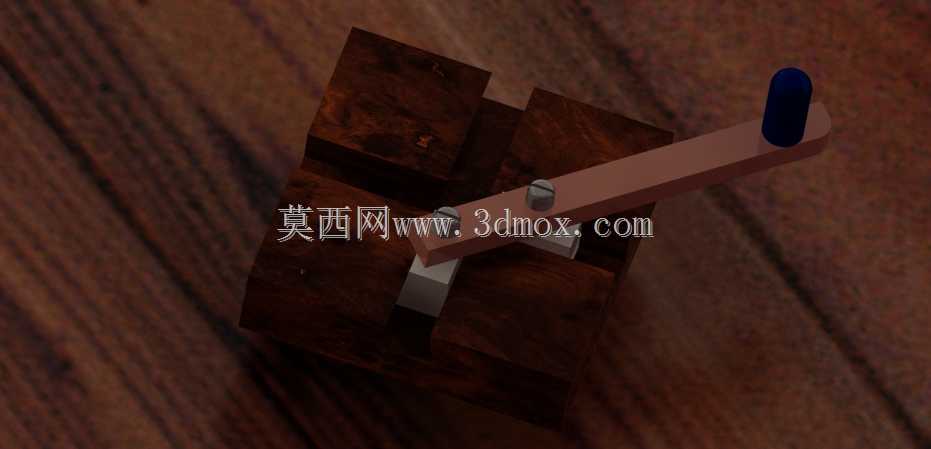

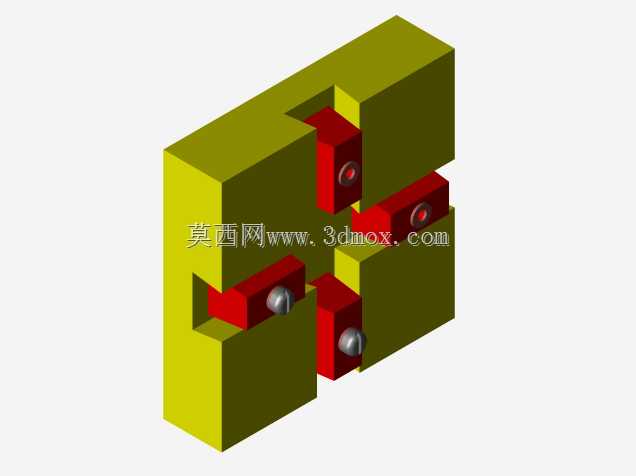

　　在小型精密零件的修配、单件小批量加工场景中，常规大型磨床的装夹灵活性不足、工位调整行程冗余，难以适配模具镶件、小型五金零件的局部平面、斜面修磨需求，这类燕尾结构的手动磨削工装，恰好填补了小型工位磨削的设备空白，在机修车间、模具维修工位、教学实训场景中有着极高的使用频率。这套磨削工装的核心依托燕尾槽滑动结构实现进给导向，底座采用分体式燕尾滑块拼接结构，滑动副的配合面经过研磨处理，保证滑动过程无卡滞、无旷量，手动进给时的阻尼感均匀，能够实现微米级的进给量控制，避免磨削过程中出现进给窜动导致的零件表面振纹、尺寸超差问题。操作端的摇柄采用偏心锁紧结构搭配圆柱操作头，摇柄与滑动进给座通过销轴连接，

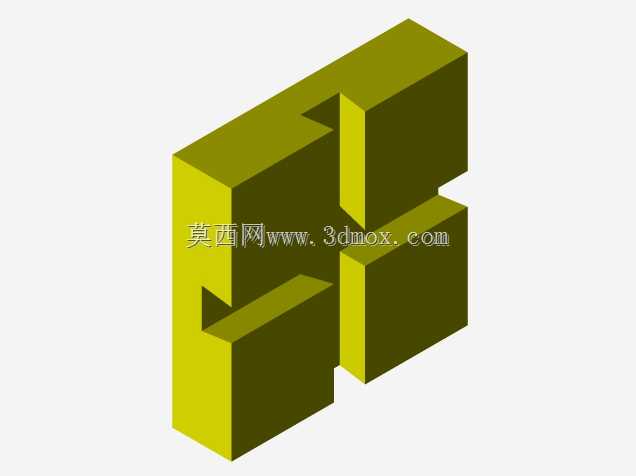

　　转动摇柄即可带动滑动座沿燕尾导轨做直线往复运动，操作头的圆柱曲面设计贴合手部施力角度，长时间操作也不会出现硌手的问题，摇柄上的两个紧固螺钉用于调整滑动副的配合间隙，当长期使用出现导轨磨损时，只需微调螺钉的压紧量，即可重新恢复滑动副的配合精度，无需整体更换导轨部件，大幅降低了工装的维护成本。从安装边界来看，这套工装的底座采用方正的块式结构，底部为平整的安装基准面，可以直接通过压板固定在标准钳工台、磨床工作台的T型槽上，整体占用的工作台面尺寸较小，不需要额外的安装支架，也不需要外接电源、气源等动力源，完全依靠手动操作即可完成磨削作业，适合在无动力配套的野外维修、临时加工场景下使用。工装的滑动行程经过合理匹配，

　　能够覆盖绝大多数小型零件的磨削长度需求，燕尾导轨的导向角度采用标准55度燕尾结构，和通用机床的燕尾导轨参数保持一致，后续如果需要更换磨损的导轨镶条，可以直接采购通用标准配件，不需要单独定制加工。在功能设计上，这套工装可以搭配不同粒度的磨头、油石，完成零件的粗磨、精磨、抛光工序，滑动座的上表面预留了标准的夹具安装螺孔，可以直接固定平口钳、正弦磁台等通用装夹附件，不需要额外加工转接板，能够快速完成不同形状零件的装夹定位。设计过程中重点考虑了操作的人机工程性，摇柄的安装高度距离底座基准面的高度符合人手操作的舒适区间，操作时手臂自然下垂即可完成摇转进给，不需要抬臂或者弯腰操作，能够有效降低长时间操作的疲劳感。

　　滑动副的润滑槽设计在燕尾导轨的内侧，日常维护时只需在润滑槽内涂抹少量润滑脂，即可保证长期滑动顺畅，避免磨屑进入导轨配合面造成的拉毛、磨损问题，底座的拼接缝隙处预留了排屑缺口，磨削产生的金属废屑可以顺着缺口直接排出，不会堆积在导轨缝隙内影响滑动精度。和常规的固定式磨削夹具相比，这套燕尾结构的手动磨削工装的导向精度更高，进给动作更平稳，加工出的零件平面度、平行度能够达到IT5级精度要求，完全满足模具零件、精密五金件的修配精度要求，在小型零件的倒角、去毛刺、平面修磨作业中，加工效率比手持磨削方式提升三倍以上，同时能够避免手持磨削时出现的角度倾斜、表面磨削不均匀的问题。工装的整体结构没有复杂的传动部件，所有零件都采用常规机械加工工艺即可完成制造，零件的加工难度低，普通的铣床、磨床设备就能完成全部零件的加工，制造成本远低于同类小型电动磨削设备，而且因为结构简单，设备的故障率极低，日常只需要定期清理磨屑、补充润滑脂即可长期保持使用精度，非常适合小型加工车间、维修站点作为常规辅助加工设备配置。
