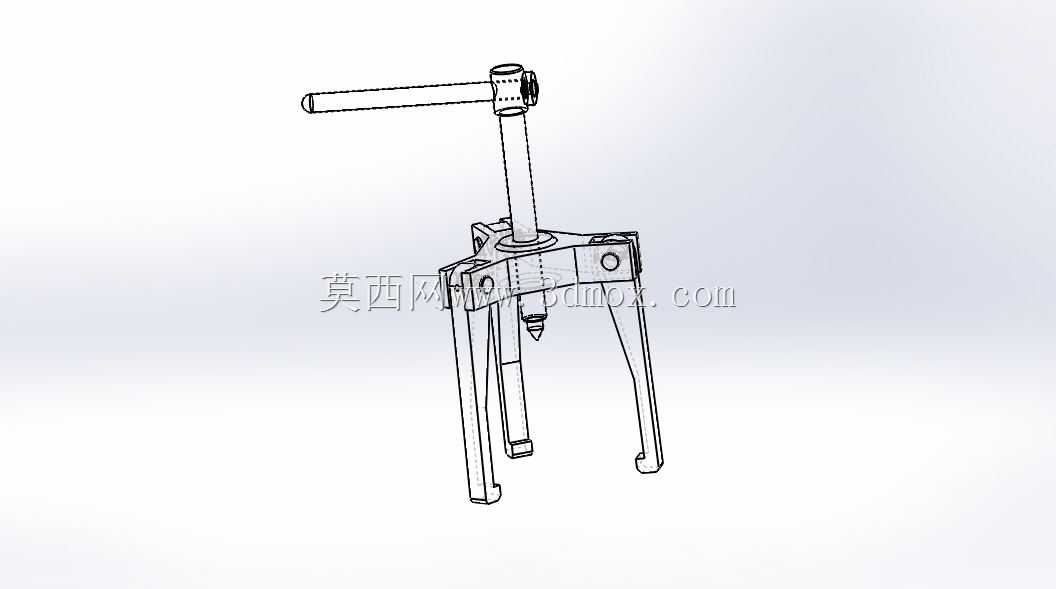

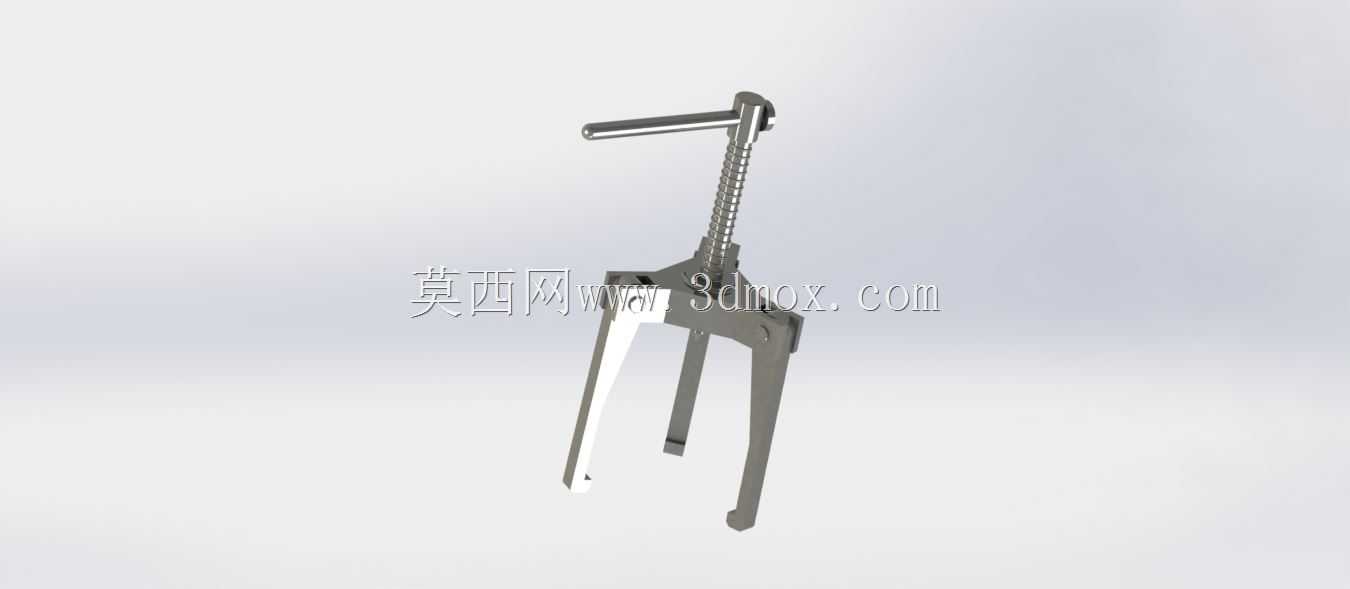

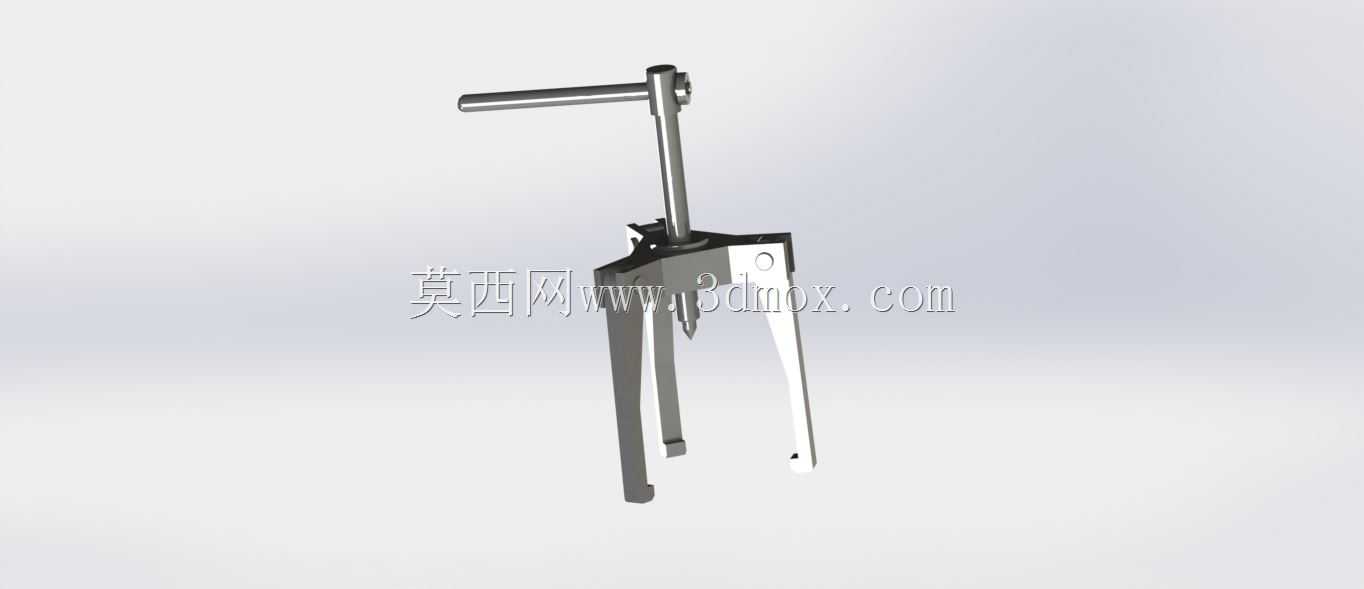

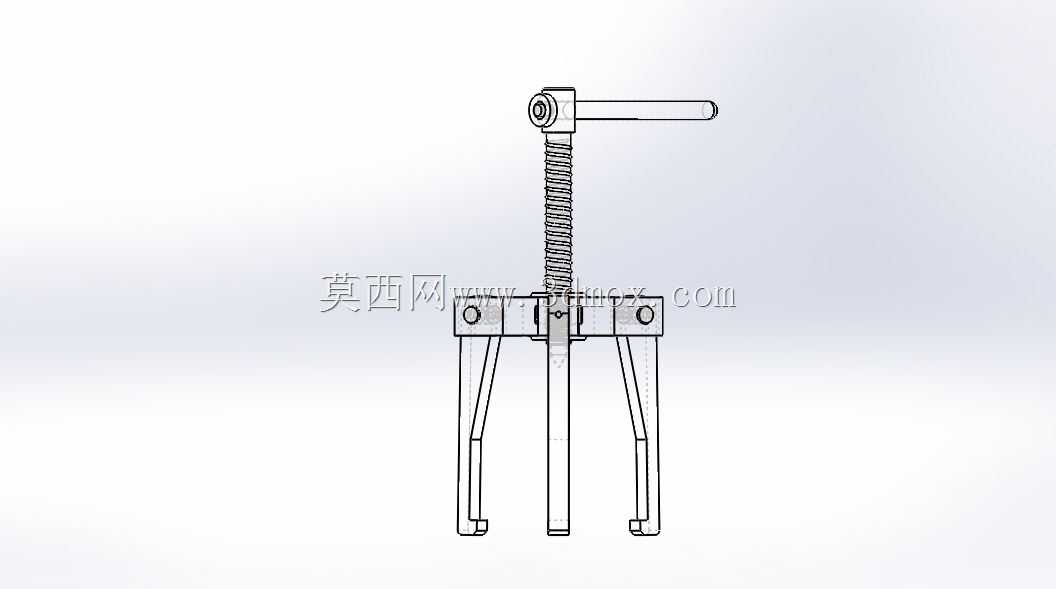

手动螺旋式两爪夹紧拔取工装结构

　　在设备检修、小型零部件装配的现场作业场景里，这类手动螺旋夹紧拔取结构的使用频率极高，尤其是针对过盈配合的小型轴套、销钉、轴承内圈这类需要均匀施力才能无损拆卸的零件，它能避免敲击、撬别带来的零件损伤，是机修工位、装配线旁常备的手动作业工具。从实际使用逻辑来看，它的核心功能是通过顶部的T型手柄输入扭矩，转化为中间螺杆的轴向直线推力，两个卡爪则勾住待拆卸零件的下端面或者卡槽位置，当螺杆顶端顶住基准轴端面持续进给时，卡爪就会带动待拔零件沿着轴向平稳退出配合位，整个施力过程是线性可控的，不会出现突然的冲击力损伤配合面。

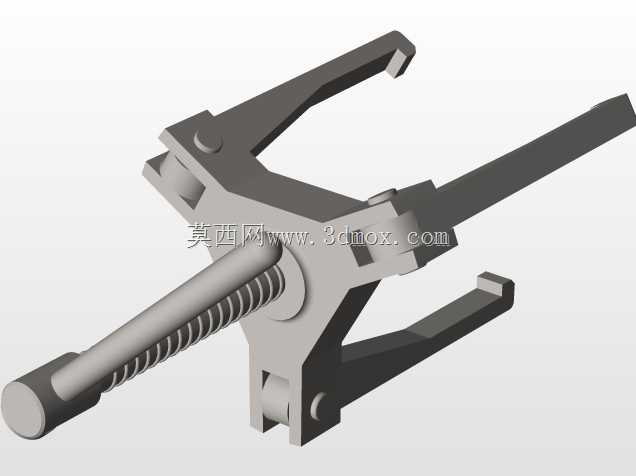

　　设计这款结构的时候，首先要考虑的是手动操作的力臂匹配，顶部T型手柄的长度不能过短，否则操作人员施加正常握力时无法输出足够的轴向顶推力，也不能过长，不然会因为力臂过大导致螺杆过载变形，常规适配M10到M12规格传动螺杆的手柄，有效操作长度控制在120mm到150mm之间，刚好匹配成年男性单手握持旋转的施力范围，不会出现力臂冗余或者施力不足的问题。两个卡爪的铰接位置是整个结构的受力关键点，铰接孔与销轴的配合间隙要控制在0.05mm以内，间隙过大会导致卡爪在受力时外张偏移，无法均匀勾住待拆卸零件的边缘，甚至出现滑脱的风险；卡爪的勾头部位做了15度的内收斜面，这个角度是经过反复验证的，既能保证勾住零件端面时不会轻易滑脱，又能在零件退出到一定行程后，方便操作人员轻松取下零件，不会出现卡滞。

　　从外形尺寸与安装边界来看，这款结构收拢状态下的最大外径不超过80mm，能够深入到大部分设备的狭窄安装腔体内作业，不会因为整体体积过大被周边的管线、结构件干涉；螺杆的有效行程设计为60mm，覆盖了常规小型过盈配合零件的拆卸行程需求，不需要中途反复调整卡爪位置就能完成一次拔取作业。卡爪的外侧做了圆弧过渡处理，没有尖锐的棱角，在伸入狭窄腔体时不会刮伤周边的密封件或者加工面，这一点在液压阀组、精密泵体的检修作业中尤为重要，很多同类工具因为棱角过于尖锐，很容易在作业时碰伤周边的密封槽，导致后续装配出现泄漏问题。

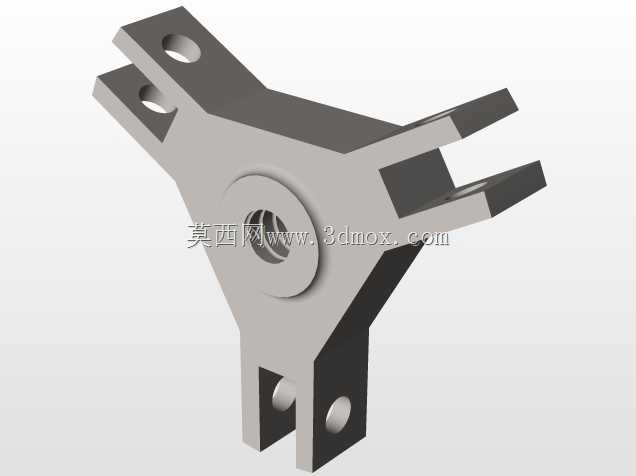

　　结构的受力路径设计也做了针对性优化，顶部的横梁与螺杆的配合部位做了加厚处理，厚度比横梁本体多出3mm，避免螺杆持续顶推时横梁出现中部弯曲变形；卡爪的受力截面做了等强度设计，从铰接位到勾头位置的截面逐渐收窄，既保证了受力最大的铰接部位有足够的强度，又不会让整体结构过于笨重，整套结构的总重量控制在1.2kg左右，操作人员单手握持就能完成对位、旋转施力的全套动作，长时间作业也不会出现明显的手部疲劳。在实际装配场景中，它还可以临时充当小型夹紧器使用，把卡爪反过来安装就能对薄型零件进行压紧固定，应对装配过程中需要临时夹持零件钻孔、打磨的临时作业需求，不需要额外携带其他夹具就能完成多类作业，提升了现场作业的工具复用率。

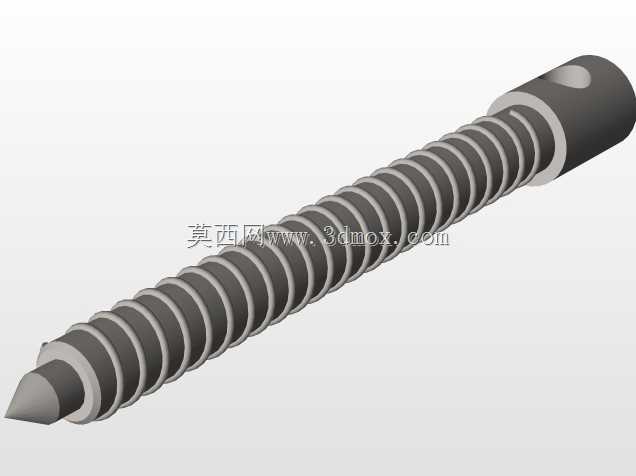

　　针对不同的作业场景，卡爪的勾头厚度做了3mm的薄型设计，能够卡入零件端面宽度仅4mm的卡槽内，适配更多小尺寸零件的拔取需求；螺杆的顶端做了球面处理，顶在轴端面的时候可以自动找正中心，不会因为顶推位置偏心导致螺杆弯曲，也不会在基准轴的端面顶出明显的凹痕，保护基准零件的加工精度。整个结构没有复杂的弹性零件或者易损件，日常维护只需要定期在螺杆螺纹部位涂抹少量润滑脂，就能保证长时间使用不会出现卡滞，铰接部位的销轴采用过盈压装配合，不会在使用过程中出现销轴脱出的问题，可靠性完全能满足车间现场高频次使用的需求。
