气动式配件自动编码压印工装结构

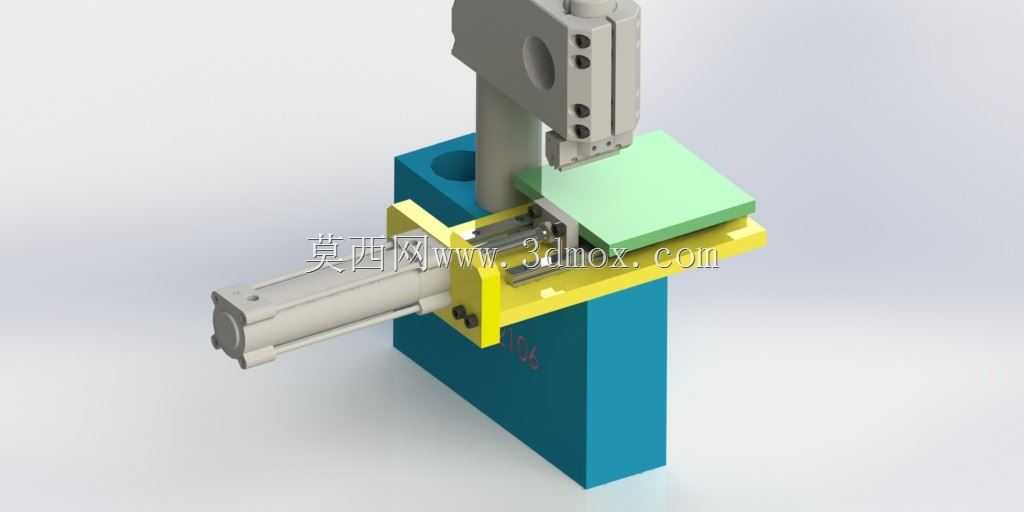

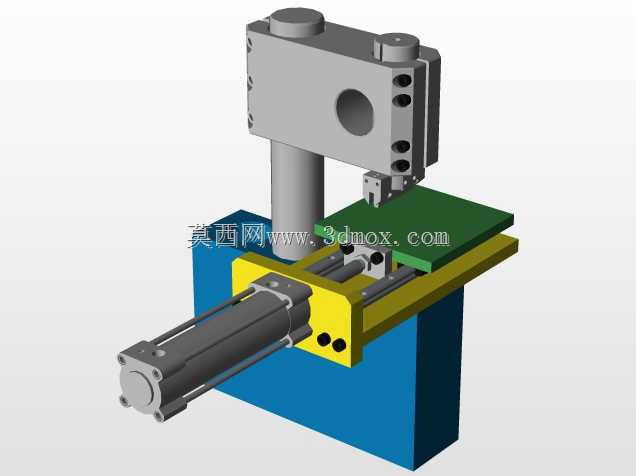

　　这套结构主要面向离散制造车间的零配件身份标识工序，在汽配、五金、电子接插件等批量加工场景中，替代传统手持打码的作业模式，解决人工编码位置偏差、压印深度不一致、作业效率低下的实际问题。整套机构采用卧式气缸搭配立式压印执行单元的布局，底部蓝色基座为整体承托结构，承担所有模组的安装定位基准，基座加工面预留了标准T型槽与螺栓孔位，可直接固定在车间常规铝型材工作台或钢制工位架上，安装时需保证基座上平面的平面度公差不超过0.05mm，避免后续送料与压印动作出现卡滞。横向布置的标准气缸为送料动力源，气缸活塞杆端通过浮动接头连接黄色的载料滑台，滑台下方配合线性导轨实现精准的直线往复运动，导轨选用常规方轨规格，

　　预压等级选择轻预压即可满足工位定位精度要求，无需过高配置造成成本浪费。载料滑台上方设置绿色的工件定位板，定位板可根据不同批次配件的外形尺寸快速更换，板上加工有定位销孔与仿形凹槽，工件放置后可实现快速定位，无需每次作业前重复找正，适配多品种小批量的柔性生产需求。立式安装的灰色压印主机固定在基座后侧的立柱支撑结构上，主机内部集成了压印字头驱动组件，字头位置可根据编码位数需求调整安装间距，当载料滑台将工件输送至压印工位正下方时，触发位置检测信号后立式执行单元下行，完成工件表面的编码压印作业，压印行程可通过主机侧面的调节旋钮微调，适配不同厚度工件的压印深度要求，避免压力过大造成工件变形或压力过浅导致编码标识模糊。

　　整套结构的气动回路采用常规二位五通电磁阀控制，送料气缸的两端设置有缓冲调节结构，减少滑台往复运动的末端冲击，压印单元的压力可通过气源处理三联件的调压阀调整，适配不同材质工件的压印需求，针对铜、铝等软质金属配件可适当降低工作压力，针对钢制配件可提升压力保证标识清晰度。从安装边界来看，整套机构横向最大外伸尺寸不超过800mm，纵向宽度不超过400mm，立式压印单元的最高位置距离基座安装面高度不超过650mm，占用工位空间较小，可直接嵌入现有生产线的工件流转工序，无需对原有产线做大规模改造。结构设计上优先考虑了维护便捷性，所有气动元件、导轨副均采用市面通用标准件，损坏后可快速更换，载料滑台与定位板的连接采用快拆螺丝结构，

　　换型时仅需更换定位板并调整压印字头位置即可，单批次换型时间可控制在10分钟以内，适配车间多品种混线生产的实际需求。实际作业过程中，操作人员仅需将待编码配件放置在定位板的仿形槽内，触发启动开关即可自动完成送料、压印、退料的全流程动作，单工位作业效率相比人工打码可提升3倍以上，同时编码位置的一致性可控制在±0.2mm范围内，压印深度均匀，标识耐久性满足产品全生命周期追溯要求，避免后续流转过程中标识磨损丢失的问题。结构的受力路径经过优化，压印作业时的反作用力直接通过立柱传递至底部基座，不会对横向送料导轨产生额外的偏载，可有效延长导轨与气缸的使用寿命，日常维护仅需定期给导轨加注润滑脂、检查气动管路的密封性即可，无复杂的维护保养要求。
