便携式罐体密封性能真空检测装置

　　这套真空检测装置主要面向小型圆柱罐体的密封性能验证场景，常见于食品包装、小型化工容器、金属制罐生产环节的线下抽检与工序间质检工位，无需外接复杂气源管线，可直接在生产流水线旁、仓储抽检现场完成快速检测作业，适配批量生产过程中的抽样检测需求，也可用于实验室小批量试样的密封性能验证。装置整体采用立式支撑结构，底部设置圆形定位底座，底座直径略大于常规检测罐体的外径，检测时可直接将待检罐体放置在底座定位槽内，依靠罐体自身重量完成初步定位，无需额外的夹紧固定结构，单步操作即可完成工件装夹，大幅降低一线质检人员的操作步骤，单工位检测节拍可控制在十秒以内，适配快节奏的生产抽检需求。检测执行部分集成了手动抽气组件、数显压力检测单元与压合密封结构，

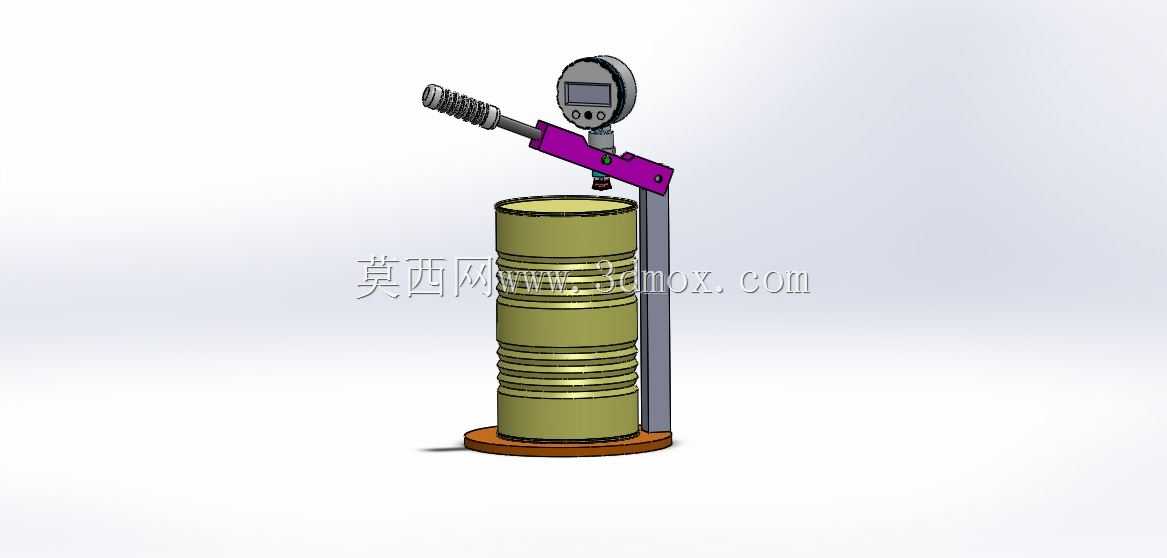

　　手动抽气组件采用带防滑纹理的柱塞式抽气手柄，操作时通过往复扳动手柄即可对罐体内部抽取真空，抽气行程经过优化设计，常规容积的罐体仅需三到五次往复抽气即可达到检测所需的真空度阈值，手柄表面设置的滚花纹理可避免操作人员手上沾有油污时出现打滑问题。数显压力检测单元直接固定在抽气通路的上方位置，检测数值可直接通过显示屏实时读取，无需操作人员弯腰或调整观察角度，压力检测单元的测压接口与抽气通路采用同轴设计，可避免额外的管路连接造成的压力损失，保证检测数值的准确性，测压范围覆盖常规罐体密封检测所需的负压区间，可满足不同密封等级要求的检测需求。压合密封结构采用紫色硬质工程材质制作的压臂，压臂一端与立式支撑立柱通过可调节锁紧结构连接，

　　可根据待检罐体的高度调整压臂的固定位置，适配不同高度规格的圆柱罐体检测，压臂与罐体接触的位置设置软质密封垫，抽气时密封垫可紧密贴合在罐体开口边缘，保证检测过程中整个腔体的气密性，避免外部空气进入造成检测数值偏差。立式支撑立柱采用金属型材制作，整体垂直度经过校准，保证压臂下压时的受力方向与罐体开口端面垂直，避免单侧受力造成密封垫压合不严出现漏气问题。整套装置的所有功能部件均集成在立式支撑结构上，整体占地面积不足0.1平方米，可直接放置在常规工作台面上使用，无需额外的安装固定，移动时可整体搬运，适配多工位轮换检测的使用需求。设计过程中优先考虑了一线操作的实用性，没有设置多余的复杂功能，所有操作部件均布置在操作人员手部可直接触及的范围内，

　　抽气手柄的操作角度经过人体工学优化，长时间操作也不会出现明显的手部疲劳，压力显示单元的朝向可根据操作人员的站位进行小角度调整，适配不同操作习惯的质检人员使用。装置的密封件采用快换式结构设计，长期使用出现密封磨损时，无需拆解整个结构即可快速更换密封垫，降低日常维护的成本与停机时间，所有与待检罐体接触的部件均采用防锈材质制作，检测过程中不会对罐体表面造成划伤或锈蚀污染，可直接用于食品级包装罐体的检测作业。在实际使用过程中，操作人员仅需将待检罐体放置在底座上，调整压臂高度使密封垫贴合罐体开口，扳动抽气手柄抽取真空至设定阈值，观察数显表的压力变化即可判断罐体的密封性能，若压力在规定时间内保持稳定则说明罐体密封合格，若压力出现快速回升则说明罐体存在泄漏点，整个检测过程无需外接电源或气源，完全依靠手动操作即可完成，尤其适合没有配套动力管线的野外抽检、仓储现场检测场景使用。
