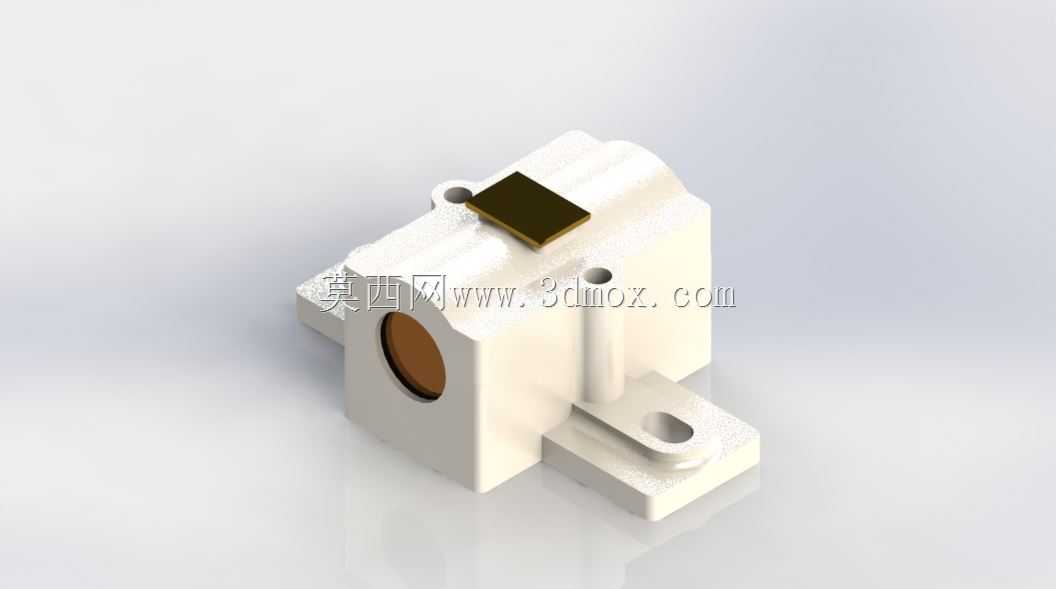

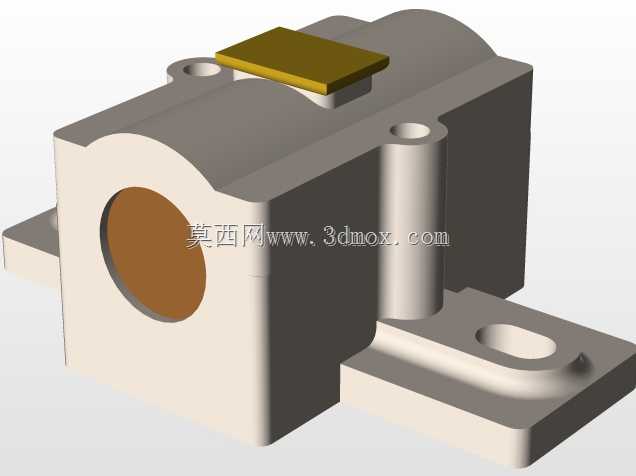

带衬套侧装式立式轴承支撑座结构

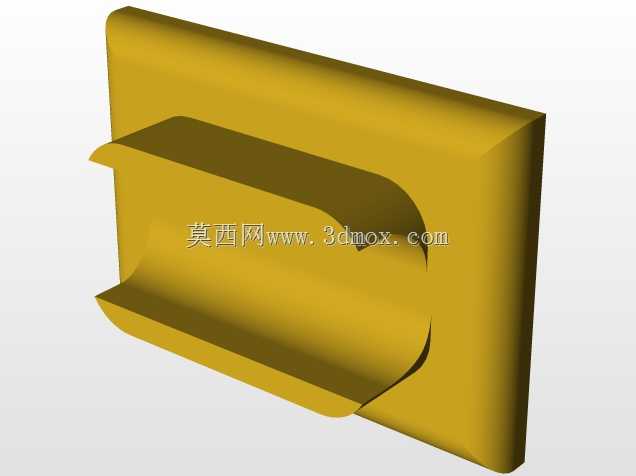

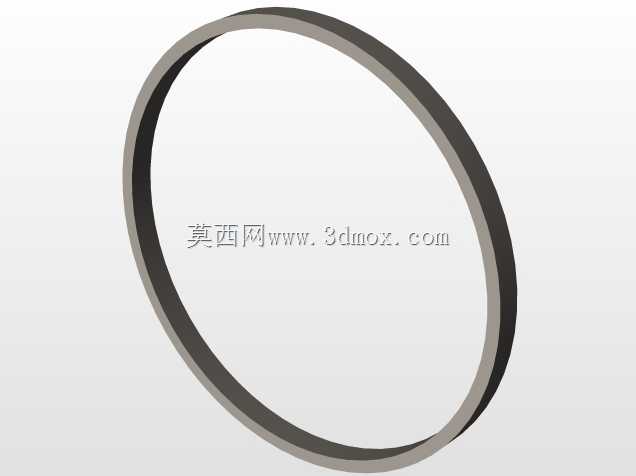

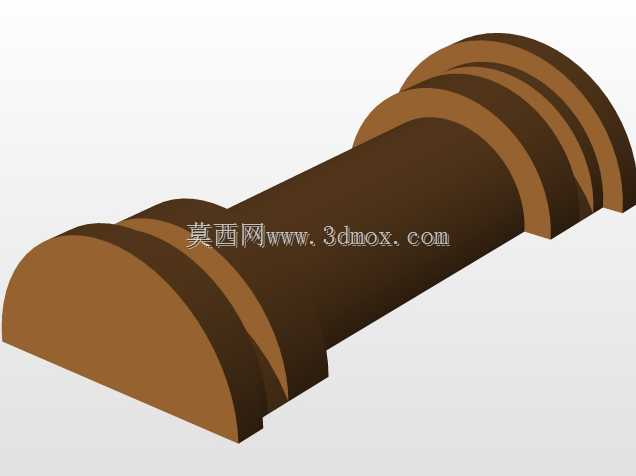

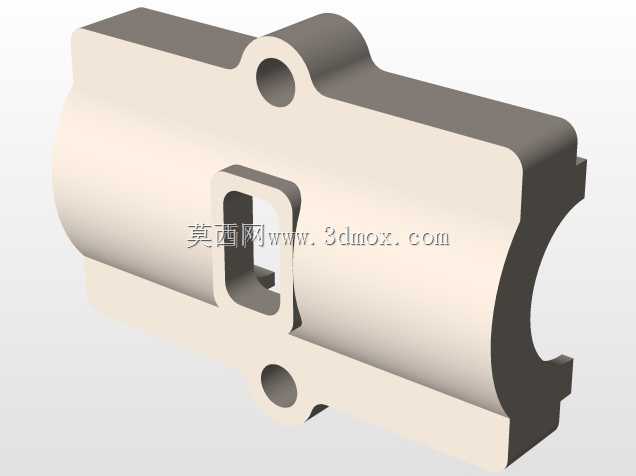

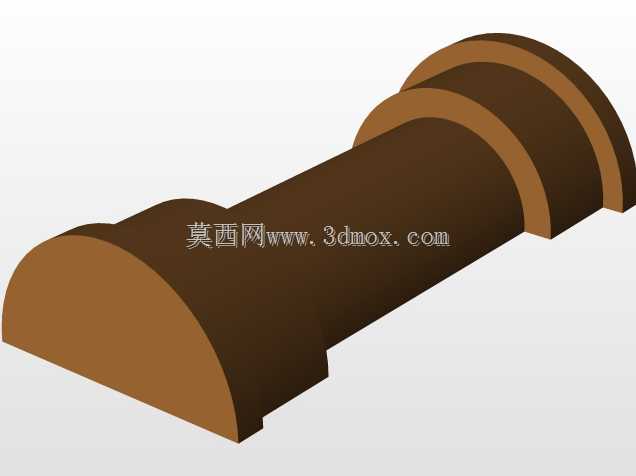

　　在轻工输送线、小型工装传动单元、桌面级自动化设备的动力传递环节中，这类带衬套的侧装式支撑结构是承担径向载荷、为转轴提供回转支撑的核心零件，区别于标准剖分式轴承座的厚重结构，这款支撑座更适配轻载、安装空间受限的传动场景，常见于小型皮带输送机的从动端支撑、工装夹具的转轴定位、小型试验设备的回转机构安装位。从结构设计逻辑来看，主体采用一体式铸造成型的腔体结构，腔体内部预留了铜基衬套的安装位，衬套与腔体采用过盈配合压装，无需额外加装滚动轴承即可实现转轴的低摩擦回转，这种设计大幅降低了轻载场景下的零件成本与装配复杂度，同时铜衬套自带的自润滑特性可以减少日常维护频次，适配粉尘、轻度油污的车间作业环境。支撑座的安装基面设计在侧下方，

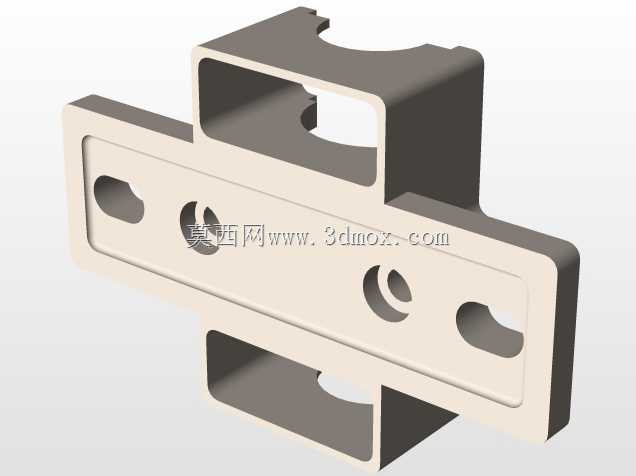

　　采用两个带安装孔的支耳结构，支耳与主体腔体之间设置了加强筋过渡，避免安装锁紧时支耳出现应力断裂，安装孔设计为长圆孔形式，安装时可以沿支耳长度方向微调支撑座的位置，补偿机架加工时的孔位误差，降低机架的加工精度要求。主体腔体上方预留了一个方形的嵌装槽位，这个槽位可以根据实际使用需求嵌装润滑毛毡、防尘盖板或者位置感应触发片，拓展零件的使用场景，比如在有粉尘的作业环境下嵌装防尘毡可以阻挡粉尘进入衬套与转轴的配合间隙，延长衬套使用寿命；需要检测转轴转速的场景下可以在槽位安装霍尔传感器，配合转轴上的磁片实现转速信号采集。腔体侧面的径向通孔为润滑油注油孔，日常维护时可以通过这个孔向衬套内壁加注润滑脂，无需拆解支撑座即可完成润滑保养，

　　注油孔的位置设计在腔体非安装侧，避免安装后被机架结构遮挡，方便维护操作。从安装边界尺寸来看，这款支撑座的整体高度控制在较低范围，重心贴近安装基面，转轴中心到安装基面的垂直距离经过精准核算，适配常用直径12mm-16mm的光轴安装，两个安装支耳的中心距符合小型型材机架的安装孔距标准，可以直接安装在2020、3030系列铝型材搭建的设备机架上，无需额外加工转接板。腔体的轴向长度经过优化，既保证了衬套与转轴的配合长度足够承担径向载荷，避免转轴出现挠曲变形，又不会过度增加整体结构的轴向尺寸，节省设备内部的安装空间。在建模过程中，所有的安装孔位、配合面都预留了合理的公差带，衬套安装腔的内径公差按照H7级精度设计，保证铜衬套压装后不会出现松动，

　　安装支耳的平面度控制在0.1mm以内，确保安装后支撑座不会出现歪斜，避免转轴运转时出现卡滞、偏磨的问题。主体的所有棱边都做了R2-R3的圆角过渡，既避免铸造时出现应力集中导致零件开裂，也能去除加工后的锐边，防止装配时划伤操作人员。不同于标准轴承座需要匹配固定型号的滚动轴承，这款支撑座通过更换不同内径的铜衬套，即可适配不同直径的转轴，通用性更强，在非标自动化设备的设计中可以大幅减少零件的选型种类，降低备件库存压力。在实际使用中，这款支撑座可以承受的径向载荷约为同尺寸滚动轴承座的60%，完全满足轻载传动场景的载荷需求，同时整体重量仅为同规格铸铁轴承座的三分之二，在移动工装、便携式设备上使用时可以有效降低设备整体重量。支耳的厚度经过强度校核，在额定载荷下不会出现变形，安装时采用M6的内六角螺丝锁紧即可，锁紧力矩控制在8-10N·m，避免力矩过大导致支耳断裂。腔体上方的方形槽位深度为3mm，嵌装配件时可以采用厌氧胶粘接或者顶丝固定的方式，安装拆卸都十分便捷。注油孔的内径设计为4mm，可以适配标准的黄油枪油嘴，加注润滑脂时可以直接将油嘴对准注油孔压注，润滑脂会沿着衬套内壁的油槽均匀分布到整个配合面，保证转轴回转时的润滑均匀性。
