方形带座外球面轴承组件结构设计

　　在轻工输送线、小型农机、食品加工设备这类对安装便捷性有要求的传动场景里，这类方形法兰式带座外球面组件的应用占比一直不低。和传统的分离式轴承座配轴承的安装形式不同，这类组件出厂时已经完成了轴承与座体的配合公差匹配，现场安装不需要再做配合面的刮研、轴承游隙的预调，只需要通过四个安装孔把座体固定在设备安装面，再把传动轴穿入轴承内圈锁紧顶丝即可完成装配，能大幅缩短现场设备的装配与维护周期。

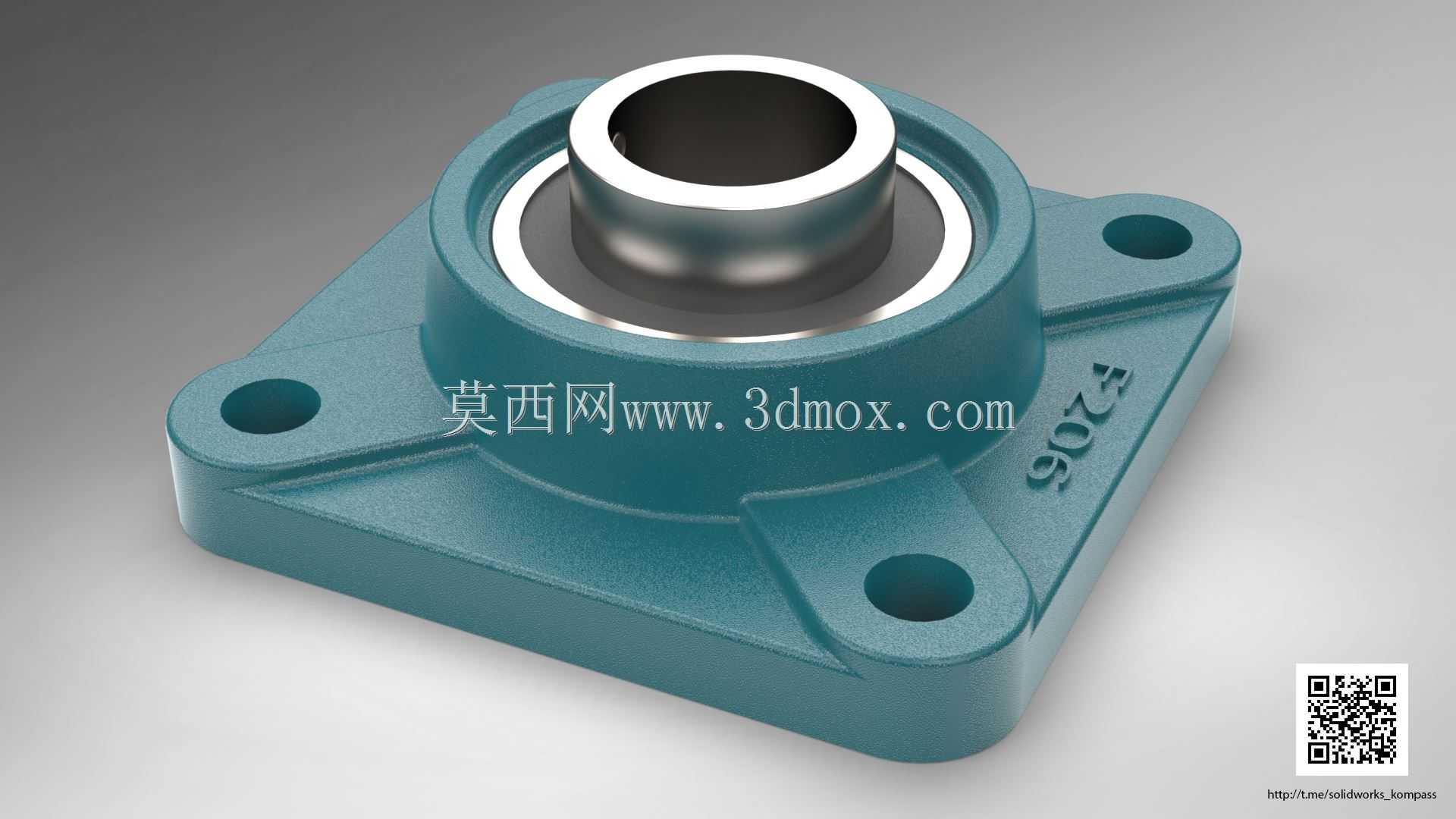

　　从结构设计逻辑来看，座体采用方形法兰布局，四个安装孔对称分布在法兰四角，这种布局的优势在于安装面的受力更均匀，相比菱形座的两点固定，方形座能承受更大的径向载荷与一定的轴向窜动，适合传动轴跨度适中、载荷方向存在小幅波动的工况。座体的铸造圆角做了均匀过渡，没有尖锐的应力集中棱边，在承受交变载荷时能避免应力开裂的问题，座体的轴承安装腔与轴承外圈采用过渡配合，配合公差控制在H7/js6区间，既保证轴承外圈不会在座腔内发生周向转动，又不会因为过盈量过大导致轴承外圈变形影响游隙。

　　轴承部分采用外球面结构，内圈伸出端比普通深沟球轴承更长，内圈上设置有顶丝孔，安装时通过拧紧顶丝即可实现内圈与传动轴的周向固定，不需要额外加工轴肩、配置锁紧螺母，对传动轴的加工精度要求更低，普通冷拔圆钢只要外径公差在合理范围内就能直接使用。轴承的密封结构采用双唇式橡胶密封，外侧密封唇能阻挡外界的粉尘、切削液、农作物碎屑进入轴承内部，内侧密封唇能防止轴承内部的润滑脂泄漏，在多尘、有少量喷淋的工况下也能保证较长的维护周期。

　　从安装边界尺寸来看，这类组件的四个安装孔中心距有统一的行业适配尺寸，能直接替换同规格的其他品牌同类型带座轴承，不需要重新加工设备的安装孔位。座体的法兰厚度经过载荷校核，在额定载荷下不会发生法兰面的翘曲变形，轴承内圈的内径尺寸与常用的传动轴直径系列匹配，内圈的端面到座体安装面的距离预留了足够的轴端固定空间，不会出现轴端与安装面干涉的问题。座体的材质通常采用铸铁铸造，经过时效处理消除内应力，表面做喷漆防锈处理，能适应普通车间、户外农机作业的一般腐蚀环境。

　　在实际选型使用时，需要注意这类带座轴承的额定动载荷匹配，不能超出其载荷上限使用，同时安装时要保证四个安装螺栓的拧紧力矩均匀，避免座体安装时出现偏斜，导致轴承内圈与外圈的同轴度超差，加剧轴承的磨损。另外这类轴承的自调心角度有限，当传动轴的挠度较大、两安装座的同轴度误差超过自调心范围时，会导致轴承的早期失效，这也是结构设计时需要提前校核传动轴刚度的核心原因。相比立式座轴承，方形法兰座不需要依托安装立板，可以直接固定在设备的平面机架上，在布局紧凑的小型设备里能节省更多的安装空间，这也是这类结构在紧凑型输送设备、小型包装机械里被大量选用的核心原因。
