天线反射面结构性能仿真分析模型

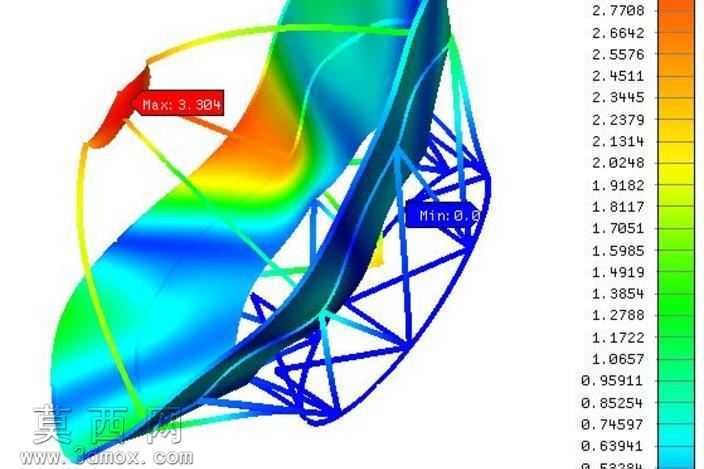

本模型围绕天线反射面的结构性能展开三维建模与仿真分析工作，首先依据天线反射面的曲面工作特性，在三维建模环境中精准构建反射面的抛物面主体轮廓，确保曲面曲率符合电磁波反射的工作要求，同时完成背部支撑桁架结构的参数化建模，每一处杆件的连接节点、排布走向都经过前期结构受力预判，匹配反射面的载荷分布特征。建模过程中对反射面薄壁结构与桁架支撑结构分别赋予对应的材质属性，反射面采用常用的轻质合金材质参数，支撑桁架采用高强度结构钢参数，准确还原不同部件的材料力学特性，为后续仿真分析提供可靠的材质基础。在仿真分析环节，通过有限元网格划分对整体结构进行离散处理，针对反射面工作过程中承受的风载、自重等典型载荷工况施加边界约束，计算得到整体结构的应力与位移分布结果，通过彩虹色阶云图直观呈现不同区域的数值差异，图中红色区域标识出结构应力最大值位置，蓝色区域标识出应力最小值位置，可清晰观察到应力沿反射面曲面与支撑桁架的传递路径，能够精准定位结构的应力集中区域与形变较大区域。依托该分析结果，可对反射面的壁厚分布、背部支撑桁架的杆件排布、节点连接形式进行针对性优化，在保证反射面面形精度满足电磁波传输要求的前提下，尽可能降低整体结构重量，提升结构的载荷耐受能力，避免应力集中导致的结构变形或损坏，为天线反射面的实际结构设计、材料选型、工艺落地提供可靠的三维数据支撑，有效缩短产品研发周期，减少物理样机的测试成本，确保最终生产的天线反射面在复杂工况下能够长期稳定工作，维持优良的信号收发性能。
