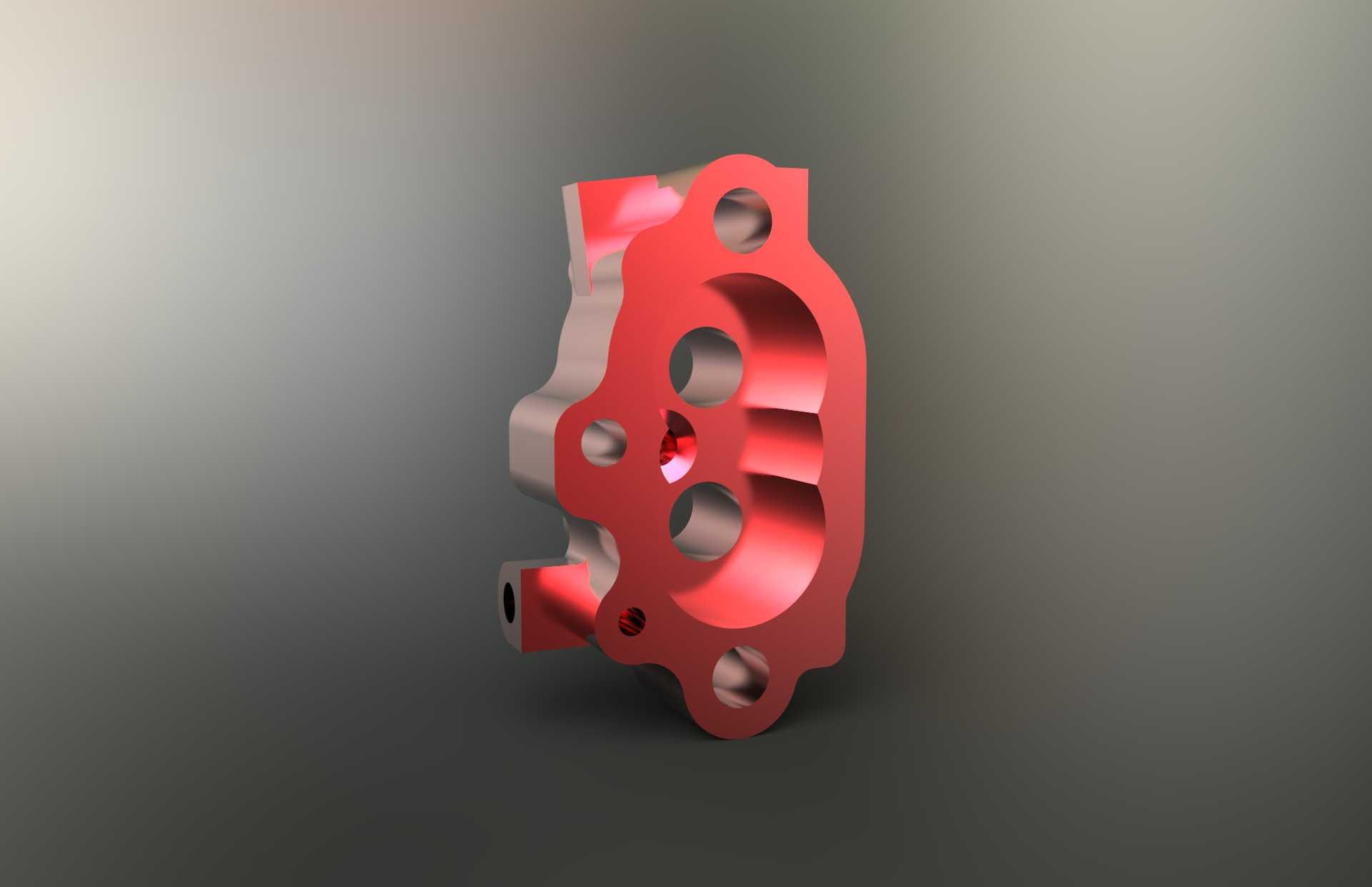

齿轮泵壳体铸造结构三维设计

在液压传动与流体输送场景中，齿轮泵作为容积式泵的典型品类，其壳体是支撑内部齿轮副、密封容腔、对接外部管路的核心承载构件，这款壳体采用铸造工艺成型，适配中低压工况下的润滑油输送、液压系统动力供给等场景，常见于机床润滑回路、小型工程机械液压单元、农机液压辅助系统中。从结构设计逻辑来看，壳体的内腔轮廓完全匹配外啮合齿轮副的运动包络，预留的齿轮安装腔需保证齿轮啮合时的径向间隙控制在合理范围，既避免齿轮转动时与腔壁刮擦，又要减少内部泄漏提升容积效率；壳体上分布的多个通孔分为两类，一类是贯穿的螺栓安装孔，用于泵体与端盖的紧固连接，孔位的位置度公差直接影响装配后齿轮轴的同轴度，设计时需结合螺栓规格确定孔的直径与沉头深度，保证连接强度的同时不干涉内部流道；另一类是进出油口对应的通流孔，孔径匹配管路通径，流道过渡处做圆弧处理减少流体阻力，避免油液在腔道内产生涡流引发噪音与压力损失。外形轮廓上，壳体的安装法兰面做了平面度要求，保证与端盖配合时的密封性能，避免压力油泄漏；侧面延伸的凸台结构用于安装轴封组件，凸台的内孔与齿轮轴的配合公差需严格控制，防止轴端漏油。设计过程中需充分考虑铸造工艺的可行性，壳体的壁厚保持均匀，避免局部过厚产生铸造缩孔缺陷，转角处均设置铸造圆角，减少应力集中，同时在非加工面预留拔模斜度，适配砂型铸造的脱模需求。安装边界方面，壳体的螺栓孔分布圆直径、进出油口的中心高、安装定位面的尺寸均需匹配对应规格齿轮泵的安装标准，确保能直接替换同类型泵的壳体配件，无需额外修改安装基座。从实际使用角度，壳体的材质选用铸铁时具备良好的减震性与耐磨性，能吸收齿轮运转产生的振动，延长泵组的使用寿命，内腔的流道设计需保证齿轮啮合时的吸油、压油腔完全分隔，避免高低压腔串通导致泵的输出压力不足。
