架空式双储水罐钢结构供水平台

　　这套架空式双储水钢结构供水设施，主要适配无集中市政供水管网覆盖的郊野营地、临时作业区、小型独立经营场所的高位供水需求，依靠罐体架设高度形成自然重力水压，无需额外配置增压泵组即可完成覆盖区域内的生活用水、清洁用水输送，相比地面储水设施省去了持续运行的增压设备投入与后期运维成本，在供电稳定性不足的偏远区域适配性极强。

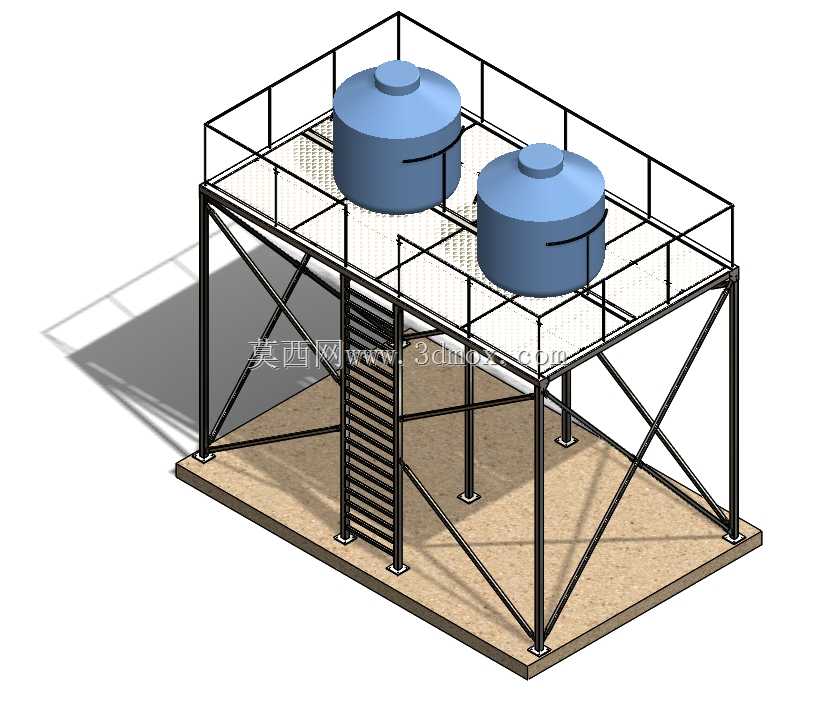

　　从结构设计逻辑来看，整体采用方形混凝土基础作为承载底座，所有钢构立柱底部均通过预埋地脚螺栓与基础锚固，避免长期使用中出现架体沉降偏移；主体支撑框架采用型钢焊接成型，立柱之间交叉布置斜向支撑筋，可抵消满载状态下罐体带来的垂直载荷与侧向风载，即便是沿海多风区域也能保证架体整体稳定性。操作平台铺设防滑钢格板，平台四周设置通高安全护栏，护栏横杆间距符合高空作业防护标准，防止运维人员巡检时发生坠落风险；平台侧面配置直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，爬梯与主框架焊接固定，踏步间距控制在260mm，符合人工攀爬的人机工程尺寸，运维人员可通过爬梯直达平台完成罐体阀门操作、液位检查、内壁清洁等日常作业。

　　平台上对称布置两个圆柱形储水罐，罐体采用圆弧拱顶设计，相比平顶结构可减少顶部积水积尘带来的腐蚀风险，每个罐体顶部设置独立检修人孔，方便后期进入罐体内部清理水垢、检修内壁防腐层；罐体侧壁预留进出水接口、溢流接口与排污接口，进水接口可对接外接补水管路，出水接口通过管路向下接入用水管网，溢流口可在液位过高时自动排出多余水体避免溢罐，排污口设置在罐体侧壁下部，可定期排出罐底沉积的杂质。双罐设计可实现独立切换使用，单罐维护清洁时另一罐可正常供水，不会出现全域断水的情况，相比单罐储水设施运维灵活性更高。

　　从安装边界尺寸来看，整体架体高度控制在4.2米，可形成0.04MPa左右的自然出水压力，能够满足3层以下建筑的日常供水水压需求；平台平面尺寸为3.6米×2.8米，预留了足够的运维操作空间，两名工作人员可同时在平台上完成作业互不干扰；单个储水罐容积为5立方米，双罐总储水量可达10立方米，可满足小型场所3-5天的基本生活用水储备需求。基础部分采用C30混凝土浇筑，厚度为300mm，预埋螺栓外露长度控制在120mm，安装时可通过螺栓垫片调整架体水平度，保证所有立柱受力均匀，避免局部应力集中导致钢构变形。

　　在细节设计上，所有钢构件表面均做除锈后防腐喷涂处理，可适应户外露天环境下的日晒雨淋，减少锈蚀速率延长整体使用寿命；罐体与平台框架之间采用抱箍固定，避免罐体在风载作用下出现位移，抱箍与罐体接触位置加装橡胶垫片，防止硬接触磨损罐体外壁防腐层；爬梯底部距离地面预留150mm间隙，避免地面雨水长期浸泡爬梯底部造成锈蚀，同时也可防止无关人员随意攀爬。整个设施的结构受力经过反复校核，满载状态下所有型钢构件的应力均控制在材料许用应力范围内，不会出现结构失稳、变形开裂等问题，可长期稳定承担储水供水功能。
