20寸气动刀闸阀三维结构设计作品

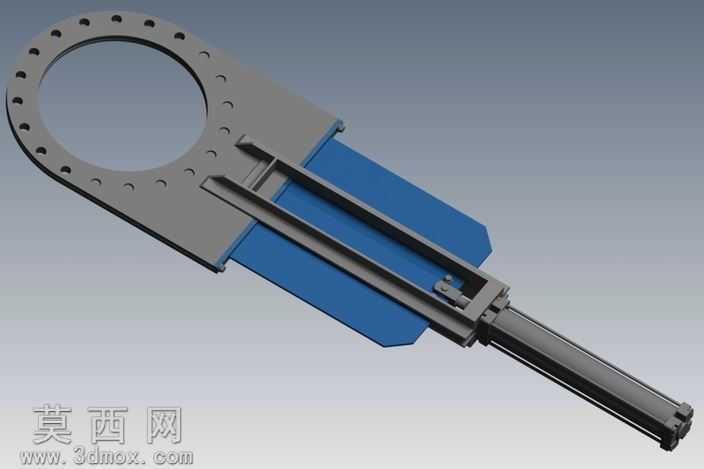

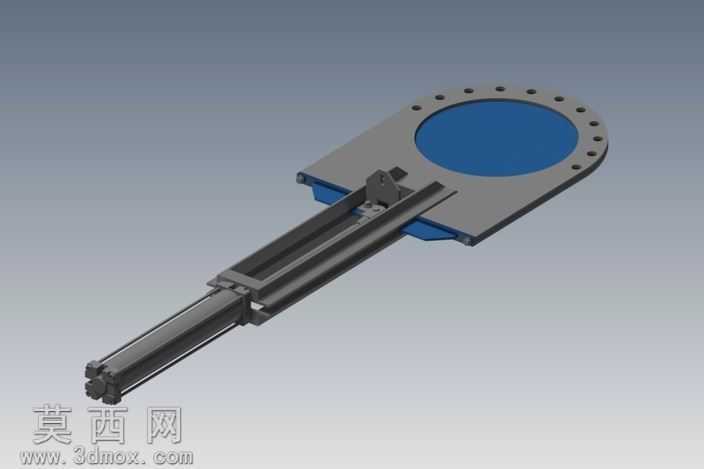

本作品为20英寸规格气动驱动刀闸阀的三维设计模型，建模过程中严格遵循工业刀闸阀的实际设计规范，先从核心通流部件入手构建整体框架：首先绘制法兰端的圆形连接基体，按照对应压力等级的法兰标准均匀布置螺栓连接孔位，保证法兰端面的平面度与孔位同轴度符合管路连接的装配要求。随后构建插板闸板的滑动腔体结构，腔体内部预留精准的闸板运动导向槽，槽体与闸板的配合间隙控制在合理范围，既保证闸板滑动顺畅无卡滞，又能避免介质泄漏。闸板部分采用薄型平板插板结构，边缘做倒角处理减少启闭过程中的介质冲刷阻力，闸板表面设置密封贴合面，保证关闭状态下的密封性能。驱动部分采用气缸直连驱动结构，建模时还原了气缸的缸筒、活塞杆、端盖、连接支架等全部细节，气缸支架与阀体主体采用刚性连接结构，保证驱动力传递的同轴度，避免活塞杆受偏载导致密封件磨损。在材质渲染环节，阀体与法兰部分采用铸钢哑光金属材质，还原工业铸件的表面质感；气缸缸筒采用阳极氧化铝的银灰色金属质感，表面添加细微的拉丝纹理提升真实感；密封件部分采用蓝色橡胶材质，与金属部件形成清晰的视觉区分；连接螺栓采用发黑处理的深色金属材质，还原紧固件的实际外观效果。结构设计上充分考虑刀闸阀的工况特性，采用明杆式气动驱动布局，可直观观察闸板的启闭位置，气缸与阀体之间设置密封填料腔结构，预留填料压盖的安装位置，保证阀杆运动处的动密封可靠性。整体建模过程中对所有装配部件做了干涉检查，确保闸板全行程启闭过程中与腔体、导向槽、密封件均无运动干涉，各连接部件的装配关系完全符合实际工业阀门的装配逻辑，可直接用于产品结构展示、装配工艺演示以及相关教学场景使用，完整还原了大口径气动刀闸阀的全部结构特征与工作原理。
