漏斗式聚风增效风力涡轮机结构设计

项目分类:风力发电机 发布时间:2021-11-21 ID:404905
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计
  • 漏斗式聚风增效风力涡轮机结构设计

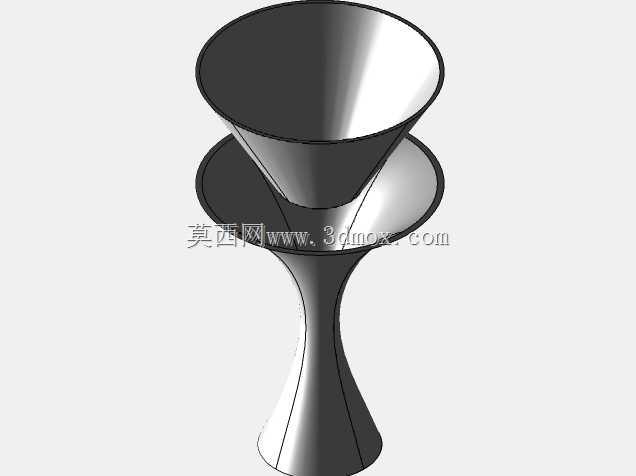

  在分布式风能采集场景中,常规水平轴风力涡轮机往往受限于来流风速阈值,低风速区域启动困难、风能捕获效率偏低的问题长期存在,尤其在城市楼宇间隙、乡村散户聚居区、偏远监测点位这类风速波动大、平均风速不高的应用场景下,常规风轮的实际发电效能很难达到设计预期。这款漏斗式风力涡轮机的设计核心,就是通过前置的聚风导流结构改变来流风场特性,让进入风轮作用区域的气流获得增速、整流效果,降低风轮启动所需的最低风速阈值,拓宽设备的有效风速工作区间。从结构布局来看,设备整体采用上下分体式的流线型壳体设计,上部为弧形导风罩,下部为收敛式漏斗形进风通道,风轮组件内嵌于漏斗通道的喉道位置,这种布局区别于常规外露式风轮结构,

  一方面可以通过漏斗形通道的渐缩截面提升喉道位置的气流速度,根据流体连续性方程,相同流量下截面缩小会对应流速提升,能让同等来流条件下风轮叶片获得更高的相对来流速度,提升扭矩输出;另一方面,包裹式的通道结构可以对紊乱的来流进行整流,削减侧向来流对风轮运转的干扰,降低湍流带来的叶片振动与载荷波动,提升设备运转稳定性。设计过程中需要重点考量的安装边界包括:设备整体的迎风投影面积需要匹配安装点位的平均风载荷,避免极端强风下结构应力超出壳体材料的许用值;漏斗通道的收敛角需要经过流场仿真验证,角度过大会导致通道内气流出现分离涡,反而提升流阻降低聚风效果,角度过小则会导致设备整体轴向尺寸过长,增加安装空间占用与结构重量。

  风轮叶片的翼型选择需要匹配喉道位置的增速后风速区间,相比常规外露风轮,内嵌式风轮的叶片直径更小,转速更高,在传动系统匹配上可以适当降低增速齿轮的传动比,减少传动环节的机械损耗。在实际应用场景中,这类聚风式风力涡轮机既可以作为独立的小型分布式供电单元,为野外监测设备、道路警示标识、离网住户提供小功率电力供应,也可以多单元阵列式布置在楼宇顶部、高架沿线等风场资源碎片化的区域,组成分布式微风电系统,相比同功率等级的常规风力涡轮机,其对安装空间的要求更低,运转噪音更小,外露旋转部件更少,在人员活动密集区域的安装安全性更有优势。结构设计上,上部导风罩采用流线型弧面设计,引导上部来流顺着罩体曲面汇入下方漏斗通道,

  避免上部气流在设备顶部形成低压尾涡区造成能量损耗;下部漏斗的出口段采用微扩压结构,让做功后的气流能够顺畅排出通道,避免出口处气流壅塞影响通道内的通流效率。设备的支撑连接位置设置在漏斗结构的重心处,降低风载荷作用下的倾覆力矩,安装基座的连接尺寸可以适配常规的路灯杆、监控立杆等现有构筑物,减少额外安装支架的投入。需要注意的是,这类聚风结构的表面粗糙度会直接影响通道内的流阻损失,壳体成型时需要保证内壁面的光滑度,减少气流沿程摩擦损耗;同时在通道入口位置需要设置防护格栅,避免飞鸟、杂物被吸入通道打伤风轮叶片,格栅的条型截面也需要做流线型处理,降低格栅本身的挡风损失。在不同来流风向的适应性设计上,整体结构可以搭配尾舵调向机构,让漏斗进风口始终正对来流方向,相比常规水平轴风机的调向机构,这款设备的整体转动惯量更集中,调向响应速度更快,在风向频繁变化的场景下能够更快对准来流方向,减少风向偏离造成的效率损失。从载荷传递路径来看,风轮运转产生的扭矩通过主轴传递至下部的发电单元,风载荷作用在壳体上的力则通过支撑结构直接传递至安装基座,传动链路的受力与壳体风载荷受力相互独立,便于后续根据不同应用场景调整发电模块的功率等级,不需要对外部聚风壳体做大幅修改,具备较好的模块化拓展能力。
