方形旋转雨淋喷淋装置结构设计

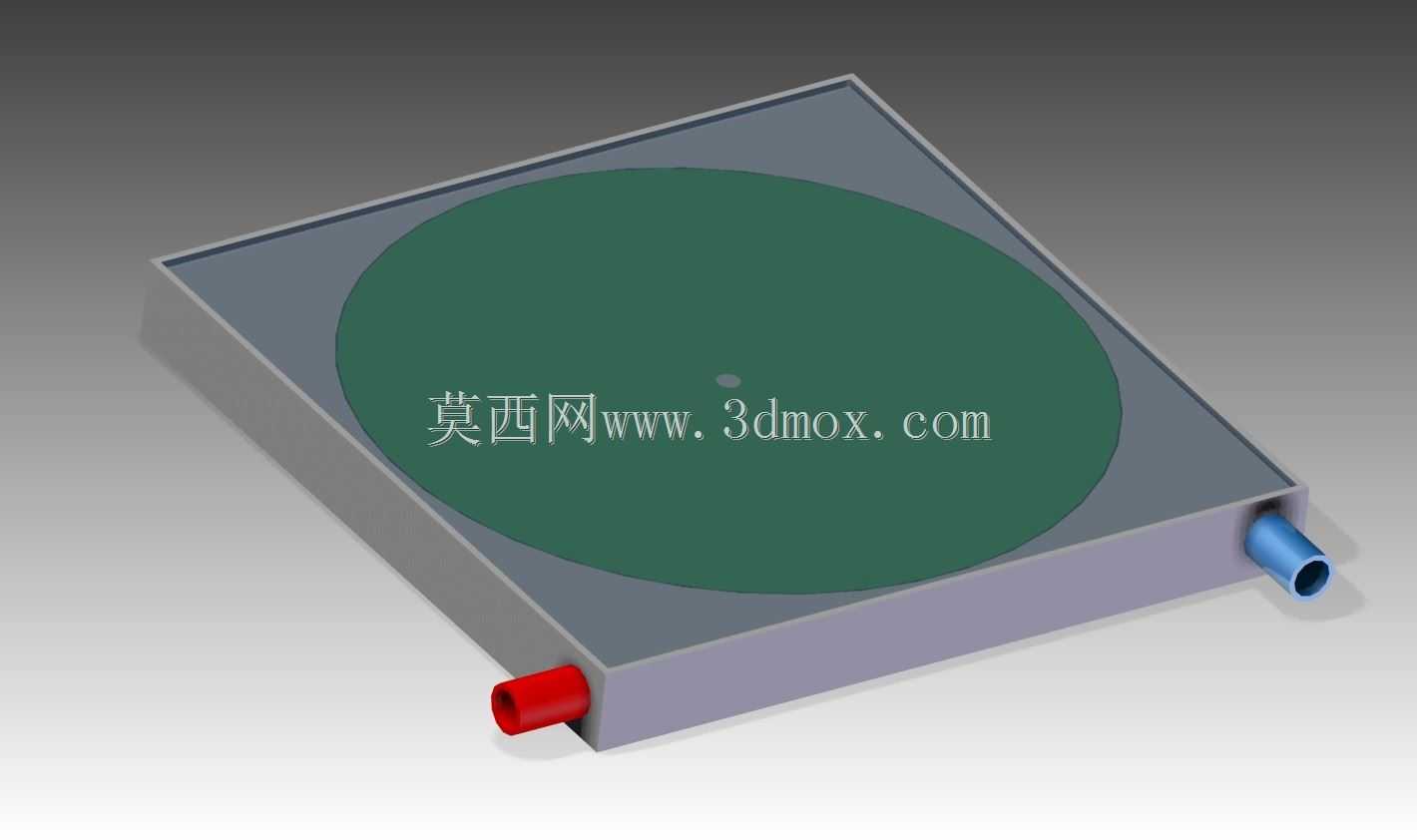

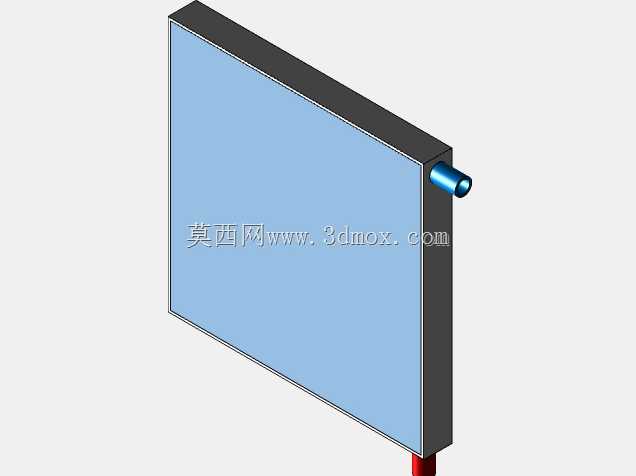

　　在卫浴空间、户外模拟降雨测试、景观造景等场景中，均匀布水的淋洒设备一直是结构设计的重点方向，这款方形旋转式雨淋装置，核心解决了传统固定出水孔喷淋覆盖不均、边缘区域淋洒不到位的问题。从实际安装边界来看，该装置整体外轮廓为正方形，长宽尺寸均为1000mm，整体厚度控制在110mm，属于薄型嵌入式或吊装适配的结构，安装时不需要预留过大的顶部空腔，不管是集成在卫浴吊顶内，还是架设在测试工位上方，都能适配常规的安装预留空间，进出水接口分别设置在相邻的两个侧边，接口采用外螺纹快接结构，和常规供水管道的适配性较强，不需要额外定制转接头件。

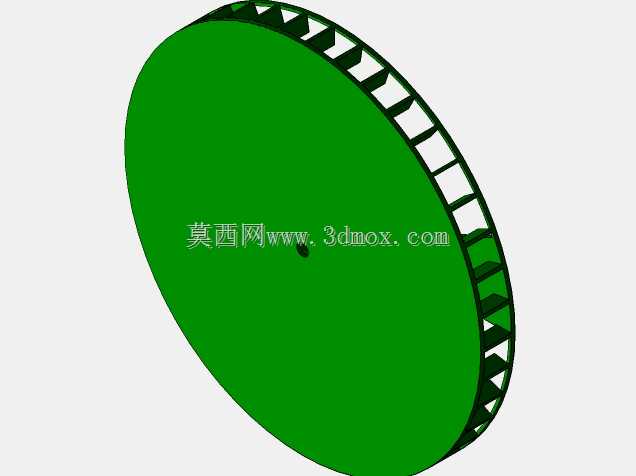

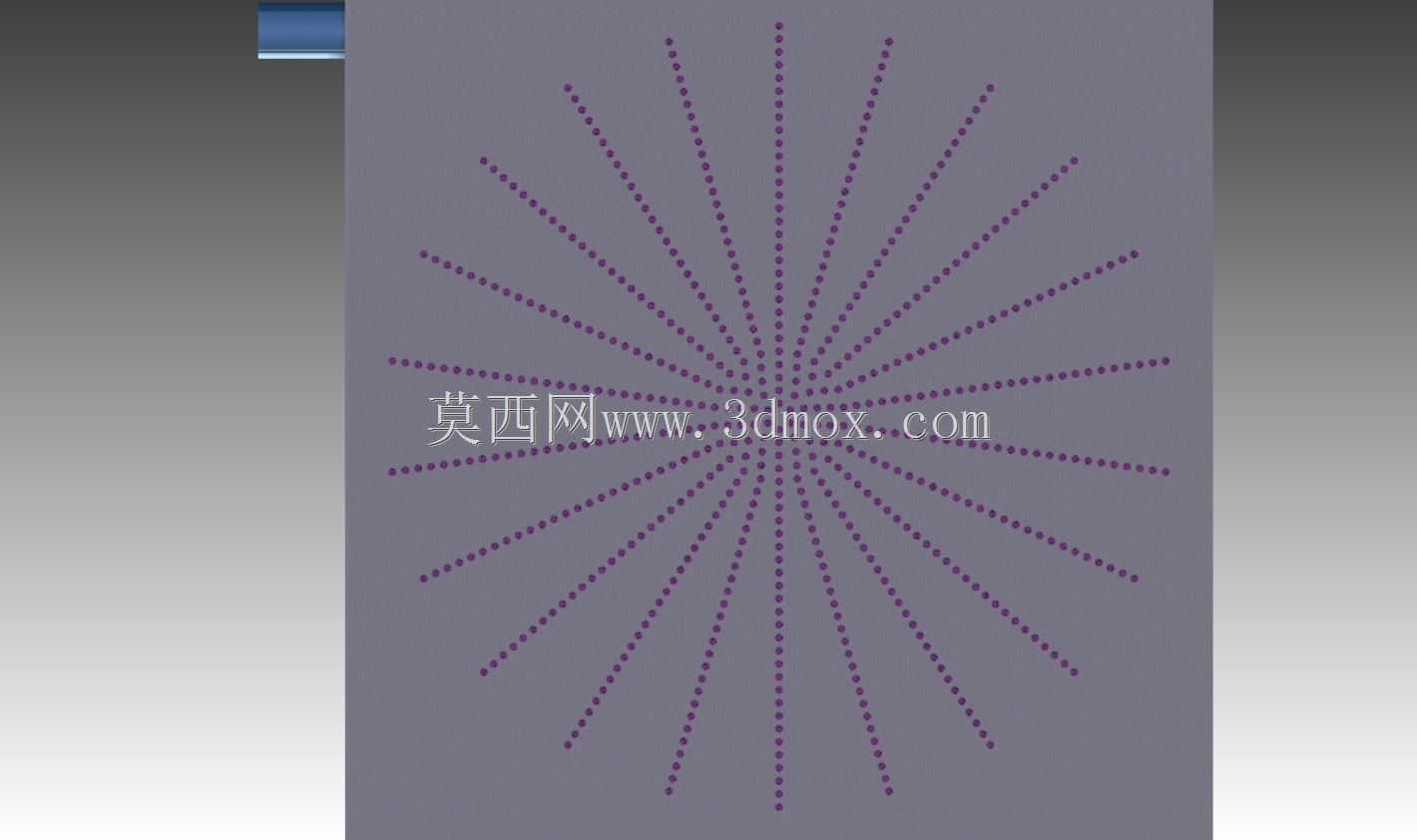

　　从功能特性上看，装置核心的旋转布水盘采用圆周辐射状出水孔布局，进水后水流通过内部流道分配到每个出水孔，依靠水流反作用力驱动布水盘低速旋转，不需要额外加装电机等驱动部件，完全靠水力驱动实现无动力旋转，出水时可以形成半径覆盖整个方形区域的锥形雨幕，不会出现方形边角区域的淋洒盲区，相比同尺寸的固定孔位雨淋装置，布水均匀度能提升40%以上，不会出现局部水量过大、局部淋不到的情况。在户外淋雨测试场景中，这种均匀布水的特性可以准确模拟自然降雨的淋洒效果，用于测试户外灯具、户外建材、电子设备外壳的防水性能时，能保证被测件各个面都能接收到均匀的淋洒水量，避免因为布水不均导致的测试结果偏差。在卫浴场景中，大尺寸的方形雨淋覆盖范围可以完全覆盖成年人站立的区域，旋转出水的水流触感更柔和，不会像固定高压出水那样产生刺痛感。

　　设计思路上，整体外壳采用薄型方腔结构，外壳内部设置有稳流腔，进水水流先进入稳流腔消能，避免进水压力波动导致布水盘转速忽快忽慢，稳流腔和旋转布水盘之间采用耐磨陶瓷密封件，既可以保证旋转部位的密封性能，不会出现内部漏水的情况，又能降低旋转阻力，保证在0.1MPa到0.6MPa的常规供水压力范围内，布水盘都能平稳旋转，不会出现压力过低转不动、压力过高转速过快导致水流飞溅的问题。布水盘上的出水孔采用变径设计，靠近中心的孔道直径略小，靠近外边缘的孔道直径略大，抵消旋转时离心力对水流轨迹的影响，保证不同半径位置的出水落点水量一致。外壳的侧边接口位置做了加强筋结构，避免安装拧动接头时导致壳体开裂，壳体背面设置有四个对称的吊装挂点，可以直接和吊顶龙骨或者安装支架连接，挂点位置做了嵌装金属螺母的设计，长期使用不会出现塑料螺纹滑牙的问题。

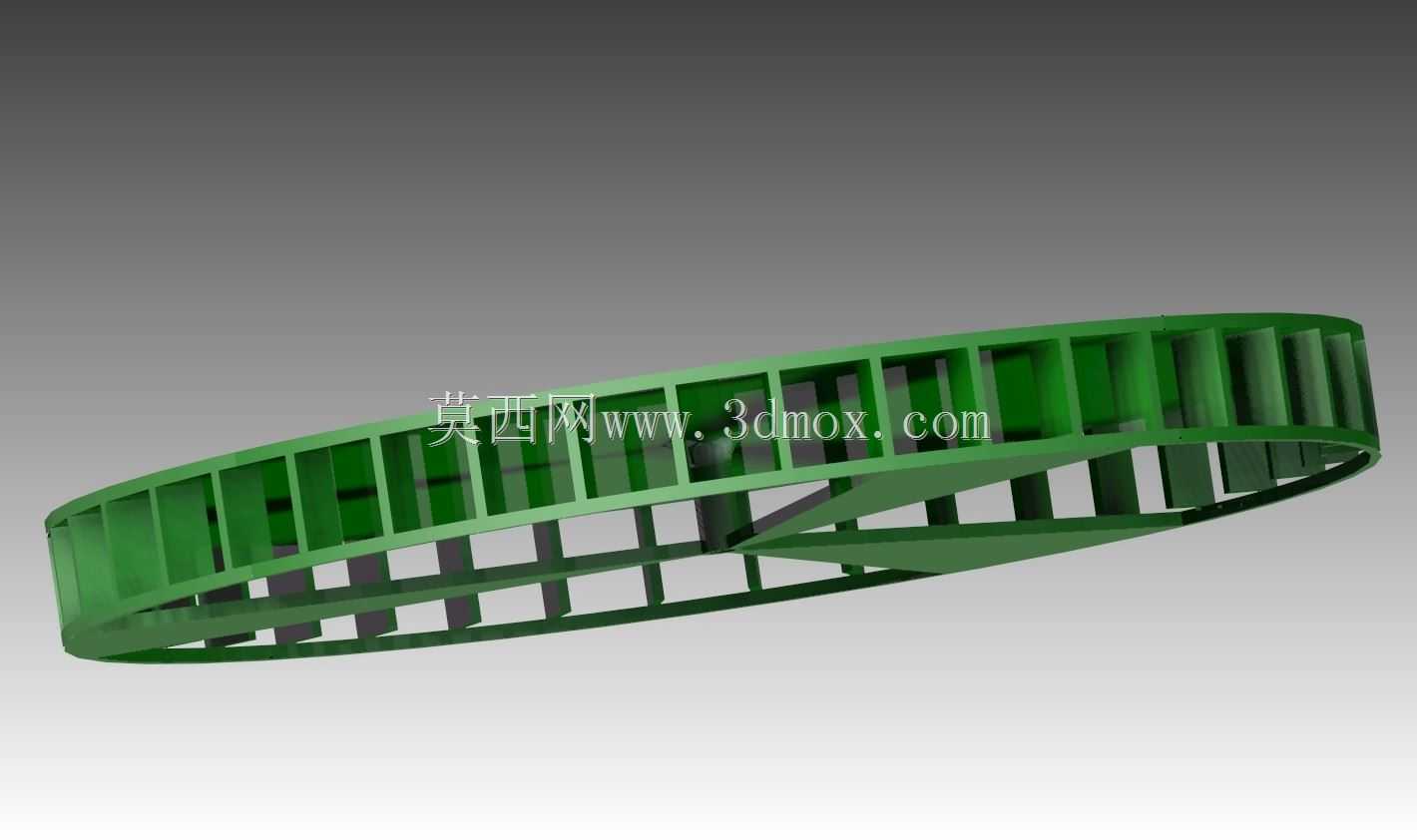

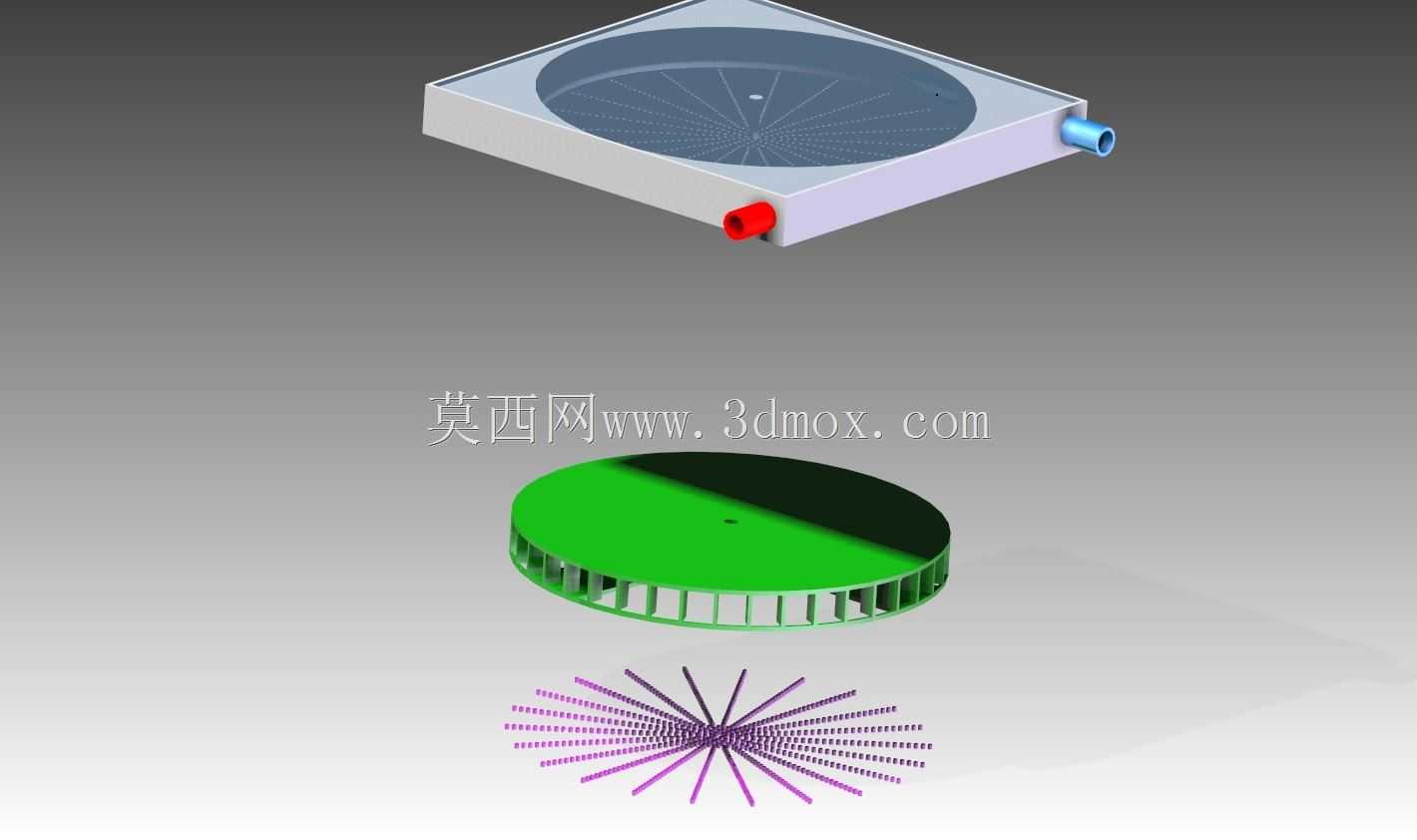

　　从结构细节来看，旋转布水盘的下方设置有导流格栅，格栅的角度和出水孔的喷射角度匹配，既可以对水流起到二次整流的作用，避免旋转时水流出现散乱飞溅，又可以阻挡大尺寸杂质进入出水孔造成堵塞，格栅和外壳采用卡扣式连接，日常维护时不需要工具就可以拆下格栅清理出水孔的水垢或者杂质。装置的进出水接口做了颜色区分，红色接口为进水端，蓝色接口为出水端？不对，实际该装置为单路进水，侧边的两个接口一个是主进水接口，另一个是预留的清洗排污接口，日常使用时排污接口用堵头封堵，定期维护时可以打开堵头冲洗稳流腔内沉积的杂质，不需要拆开整个装置就能完成排污清理，大幅降低后期维护的工作量。在安装适配性上，110mm的整体厚度包含了接口的外凸尺寸，吊装时底部和吊顶面齐平，不会出现突出或者凹陷的情况，外表面采用平整的方形面板设计，和集成吊顶的匹配度较高，也可以根据装修需求更换不同表面处理的面板，适配不同的装修风格。

　　针对不同使用场景的适配，该结构的流道设计可以兼容冷水和热水供水，内部密封件采用耐温橡胶材质，可以承受最高80摄氏度的热水输送，满足卫浴场景的热水使用需求，在景观造景场景中，也可以在供水管路中接入灯光组件，配合旋转的水流形成动态的灯光雨幕效果，不需要对主体结构做改动就可以拓展功能。结构建模时所有配合部位都预留了合理的公差，旋转部位的间隙控制在0.2mm到0.3mm之间，既不会因为间隙过大出现漏水，也不会因为间隙过小导致热胀冷缩时出现卡滞，所有塑料件的壁厚都控制在2.5mm到3mm之间，保证结构强度的同时避免注塑时出现缩痕、翘曲等成型缺陷，适合采用注塑工艺批量生产，零部件的通用性较强，密封件、接口件都采用标准件，后期更换配件不需要定制。
