直角法兰接口简易离心泵结构设计

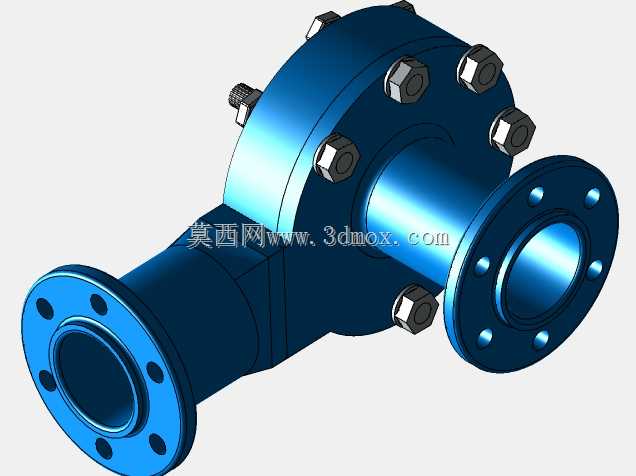

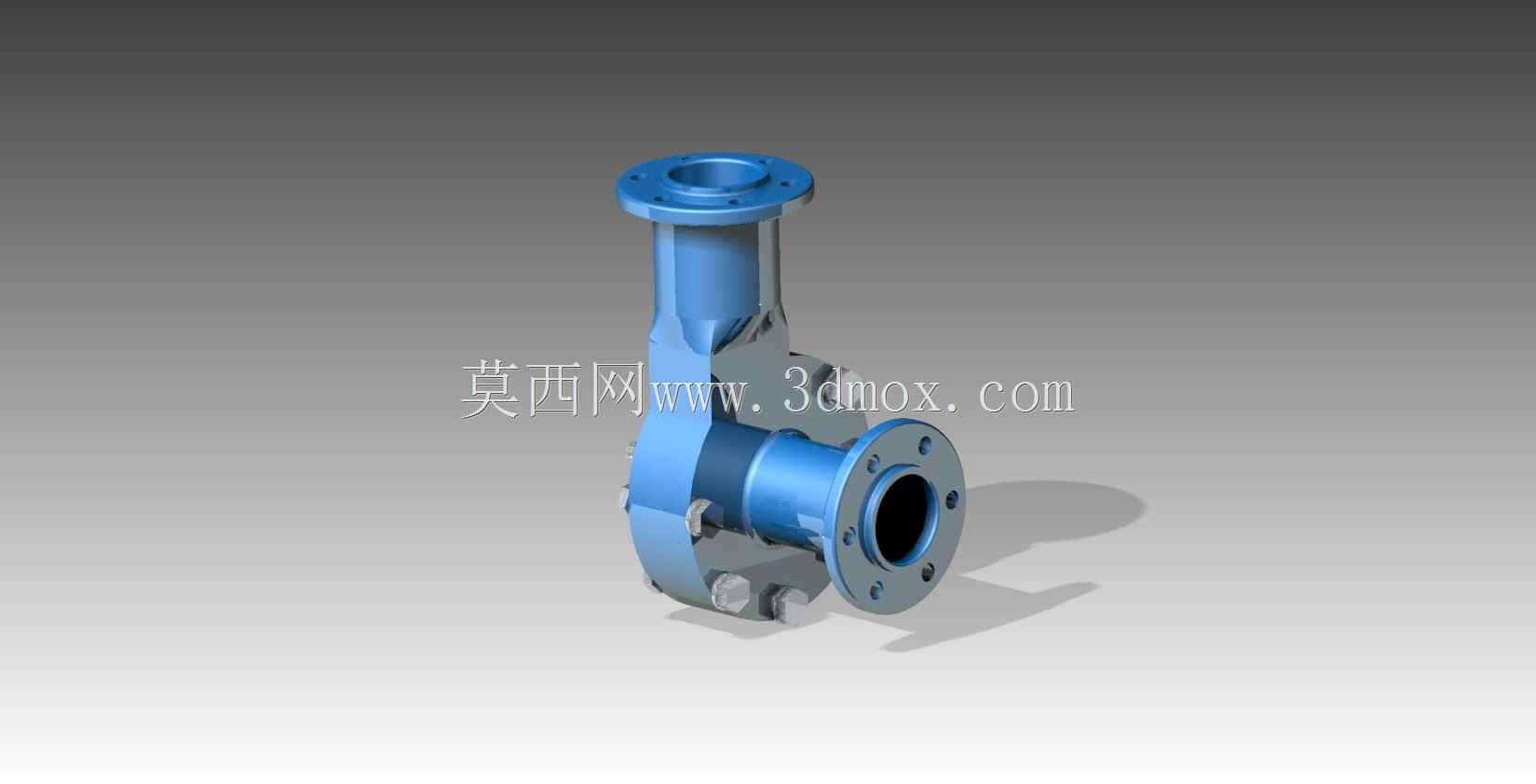

　　这款直角进出口的泵体结构，在民用供水、小型循环系统、设备冷却回路里的适配性很强，日常做小型给排水改造、实验室循环管路搭建、小型设备冷却单元配套的时候，经常会遇到安装空间局促、管路需要直角转向的场景，这种进出口呈90度布局的结构，不用额外加装直角弯头就能直接完成管路转向，能减少管路接头数量，降低整个回路的泄漏风险点，同时也能压缩整套流体回路的安装占用空间，很多紧凑布置的设备舱内，没有多余空间加装弯头转接的场合，这种结构的优势会非常明显。从结构设计逻辑来看，整个泵体采用蜗壳式流道设计，流道截面从隔舌位置开始顺着叶轮旋转方向逐渐扩大，能把叶轮甩出的高速流体的动压平稳转换成静压，减少流道内的涡流损失，两个连接端都采用标准凸面法兰结构，

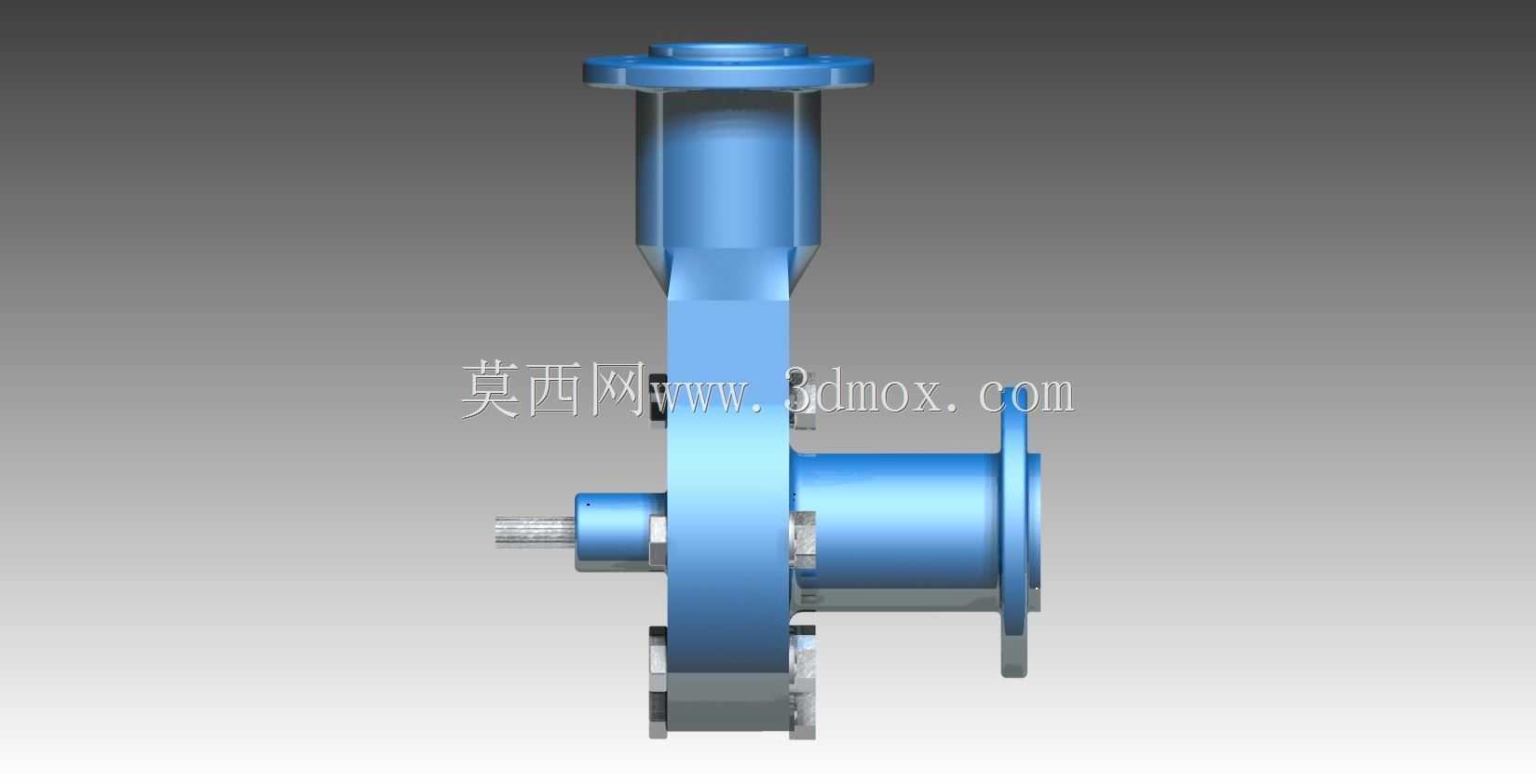

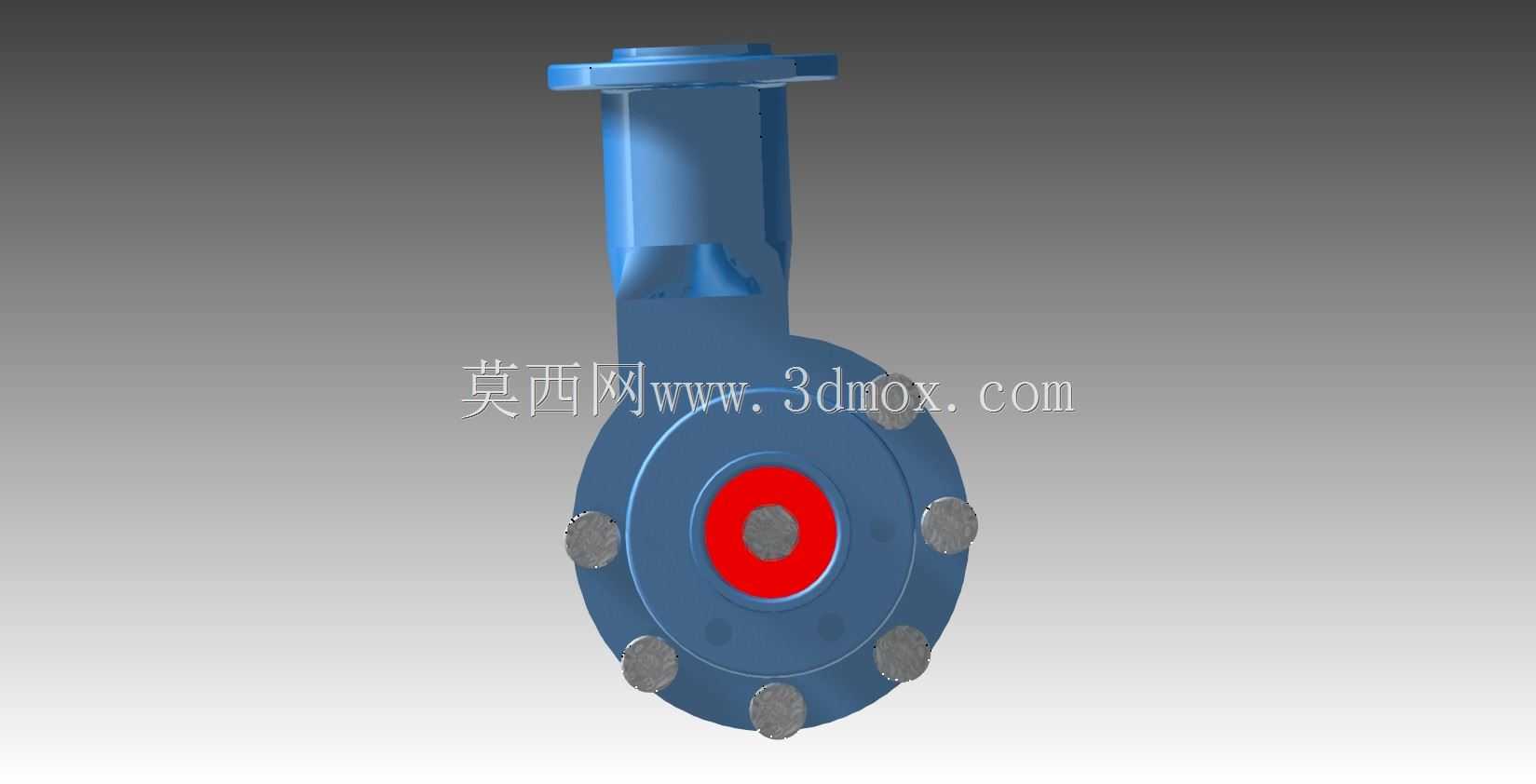

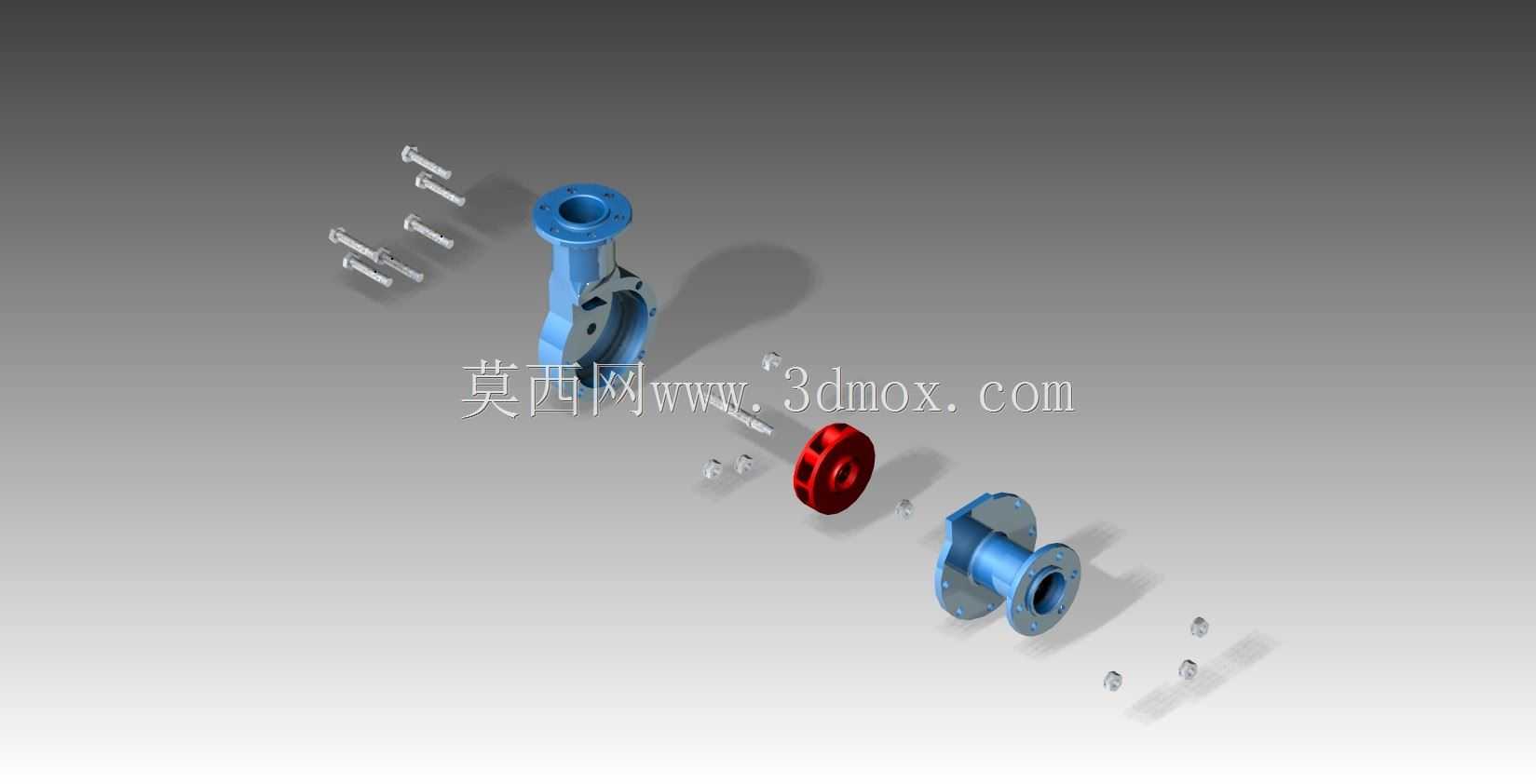

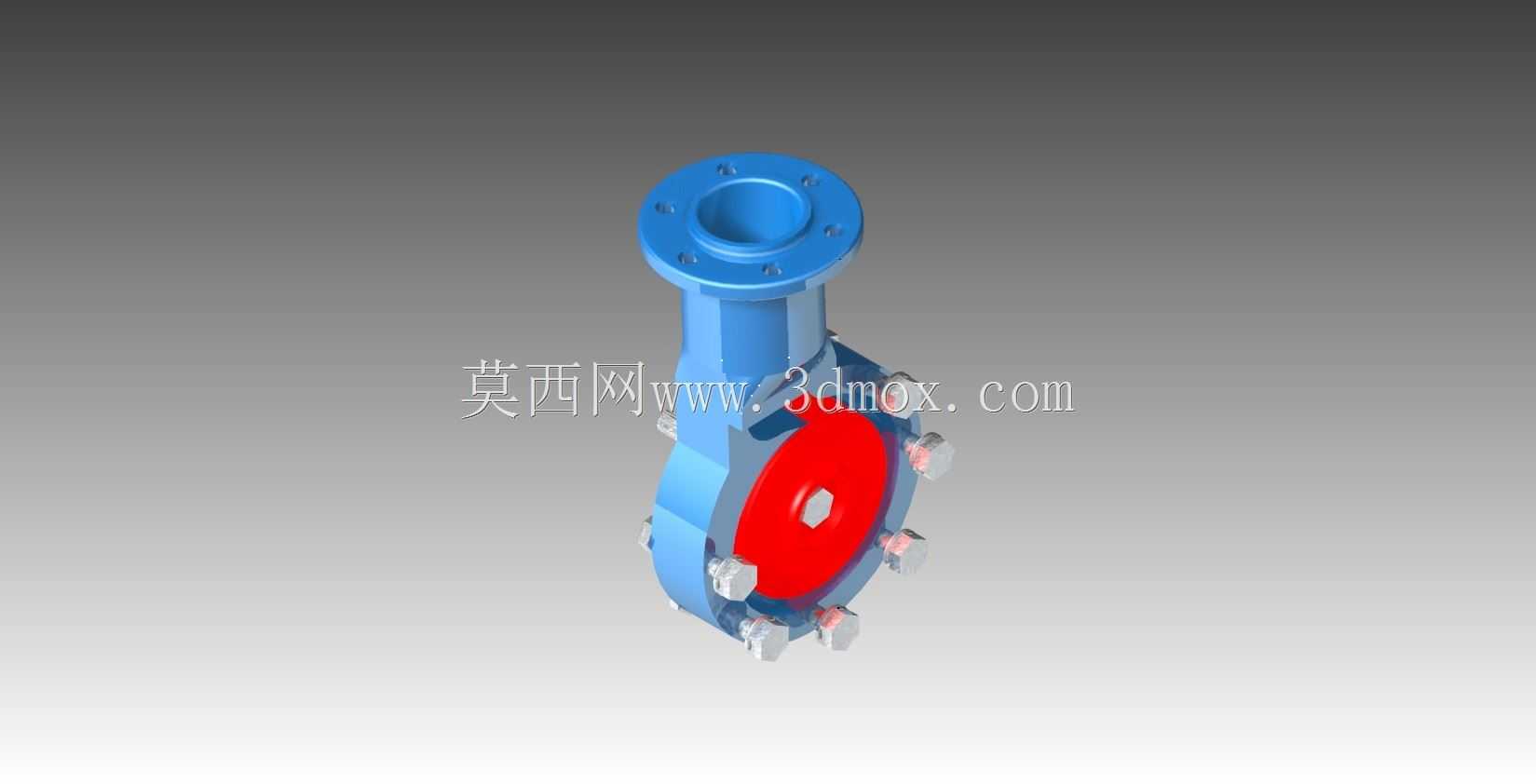

　　法兰盘上的螺栓孔沿圆周均布，和常规同通径的工业管路法兰尺寸匹配，安装的时候不需要做额外的转接件，直接对接管路法兰加密封垫就能完成紧固，进出口的法兰端面都做了凸台密封面，粗糙度控制在适合密封垫压合的区间，能保证静密封位置的可靠性，避免运行过程中出现渗漏。泵体的中开面采用螺栓紧固连接，连接螺栓沿泵壳结合面均匀布置，能保证结合面的压紧力均匀分布，拆开这圈螺栓就能直接接触到内部的叶轮与密封组件，日常做叶轮清理、机械密封更换的时候，不需要把整个泵从管路上拆下来，只需要拆开泵壳连接螺栓就能完成维护，能大幅降低后期运维的工作量。安装边界方面，两个法兰的端面分别作为轴向与径向的安装定位基准，进口法兰的轴线与出口法兰的轴线垂直相交，

　　安装前需要核对两个方向的管路预留空间，保证法兰对接的时候螺栓有足够的操作空间，泵脚的安装孔位置预留了足够的调整余量，能适配小范围的安装位置偏差，泵体的外壳壁厚做了等强度设计，承压薄弱位置做了局部加厚，能满足常规低压流体输送的承压要求，外壳的过渡位置都做了圆角处理，避免铸造过程中出现应力集中导致的壳体开裂缺陷。实际选型应用的时候，这种结构的泵适合输送清水或者物理化学性质和水接近的低粘度流体，不能用来输送含大颗粒杂质的流体，不然很容易造成叶轮卡滞或者流道堵塞，进出口的法兰通径匹配常规小通径管路，在小型暖通循环、家用增压、小型设备冷却水循环的场景里，这种结构的安装便捷性比直进直出的泵体更好，不需要额外做管路弯折就能完成直角走向的管路连接，

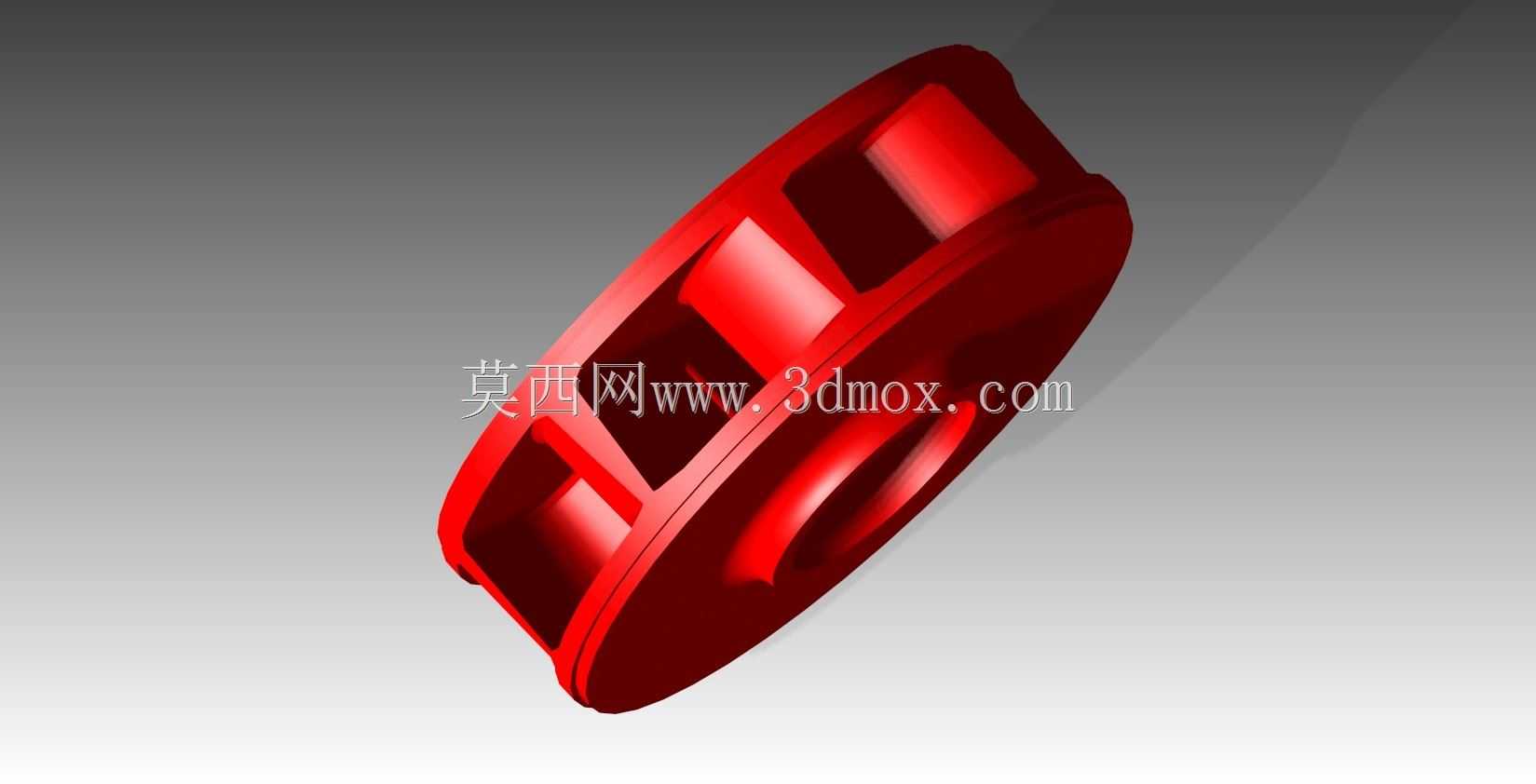

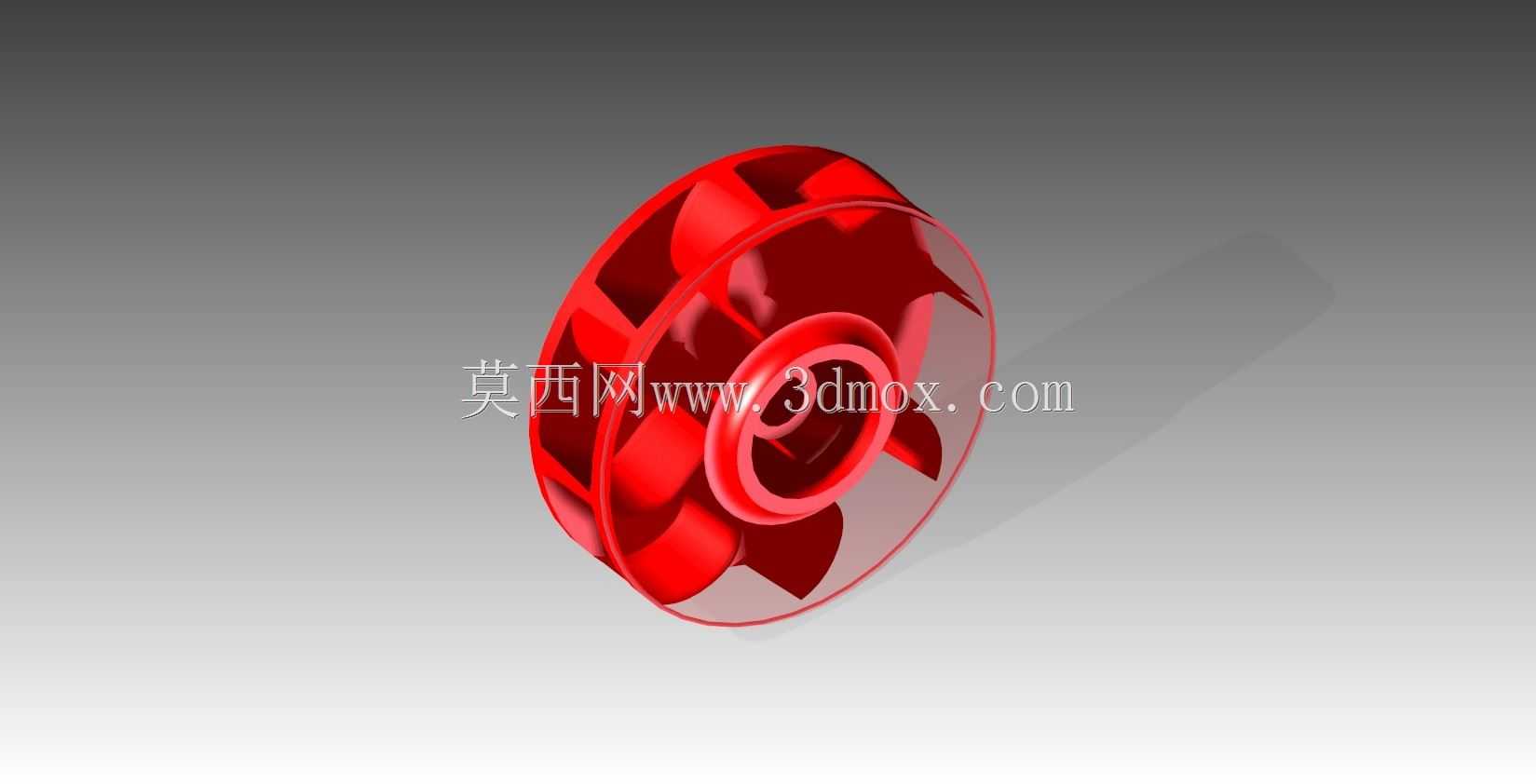

　　减少了管路的沿程阻力。建模过程中，整个泵体的流道做了顺滑过渡处理，隔舌位置的角度做了优化，避免流体在隔舌位置产生冲击噪音，叶轮腔的尺寸匹配常规闭式叶轮的安装空间，密封腔的位置预留了标准机械密封的安装尺寸，后期如果需要更换不同形式的密封件，只要尺寸匹配就能直接安装，不需要对泵壳做二次加工。泵体外部的加强筋布置在受力较大的法兰根部与泵壳承压位置，既能提升泵体的整体刚性，避免运行过程中泵壳产生振动变形，也不会过多增加泵体的整体重量，安装的时候泵体的重心落在安装脚的支撑范围内，运行过程中不会因为重心偏移产生额外的振动，连接管路的时候需要注意，法兰对接的时候不能强行对口，避免管路的附加应力传递到泵壳上，长时间运行会导致泵壳变形或者密封面渗漏。
