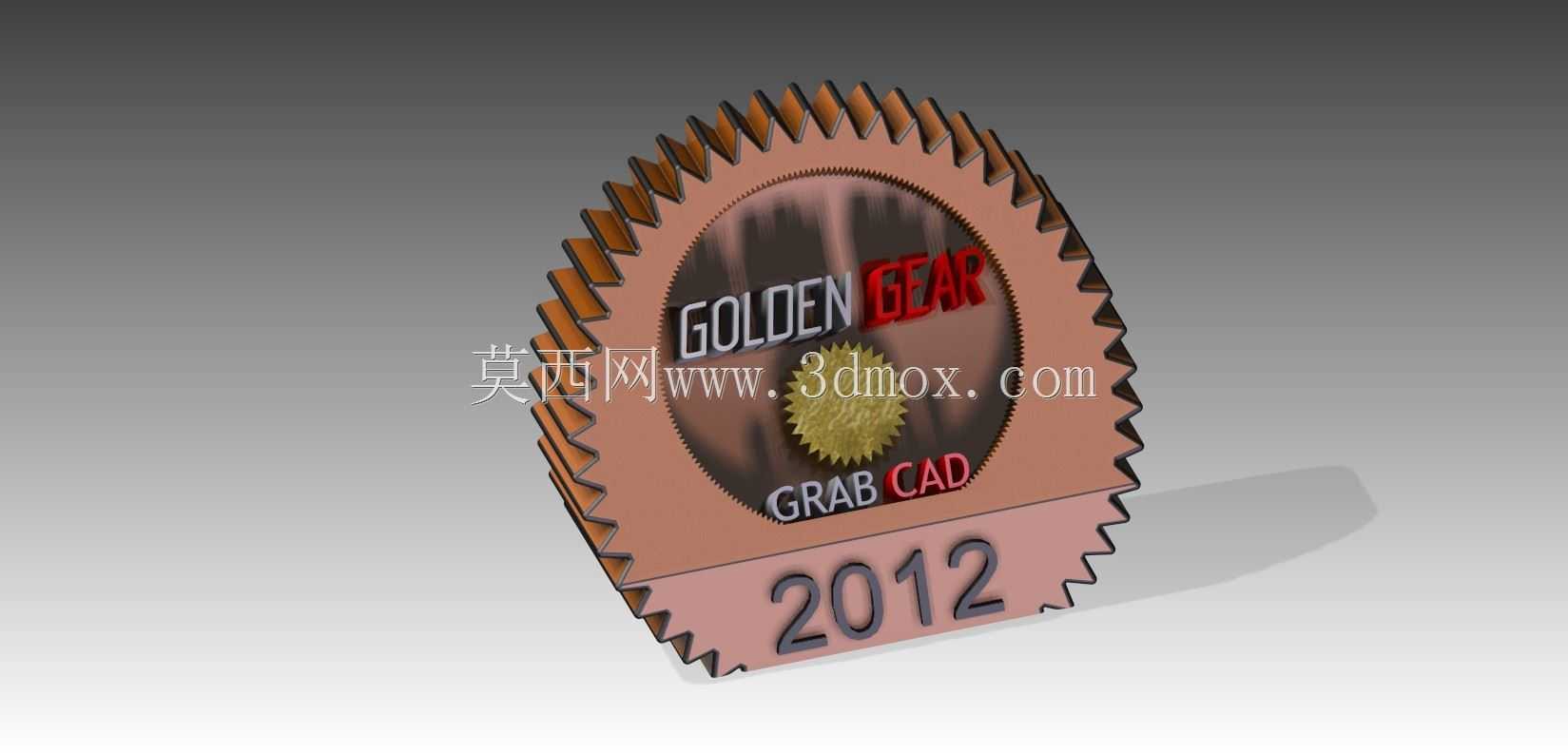

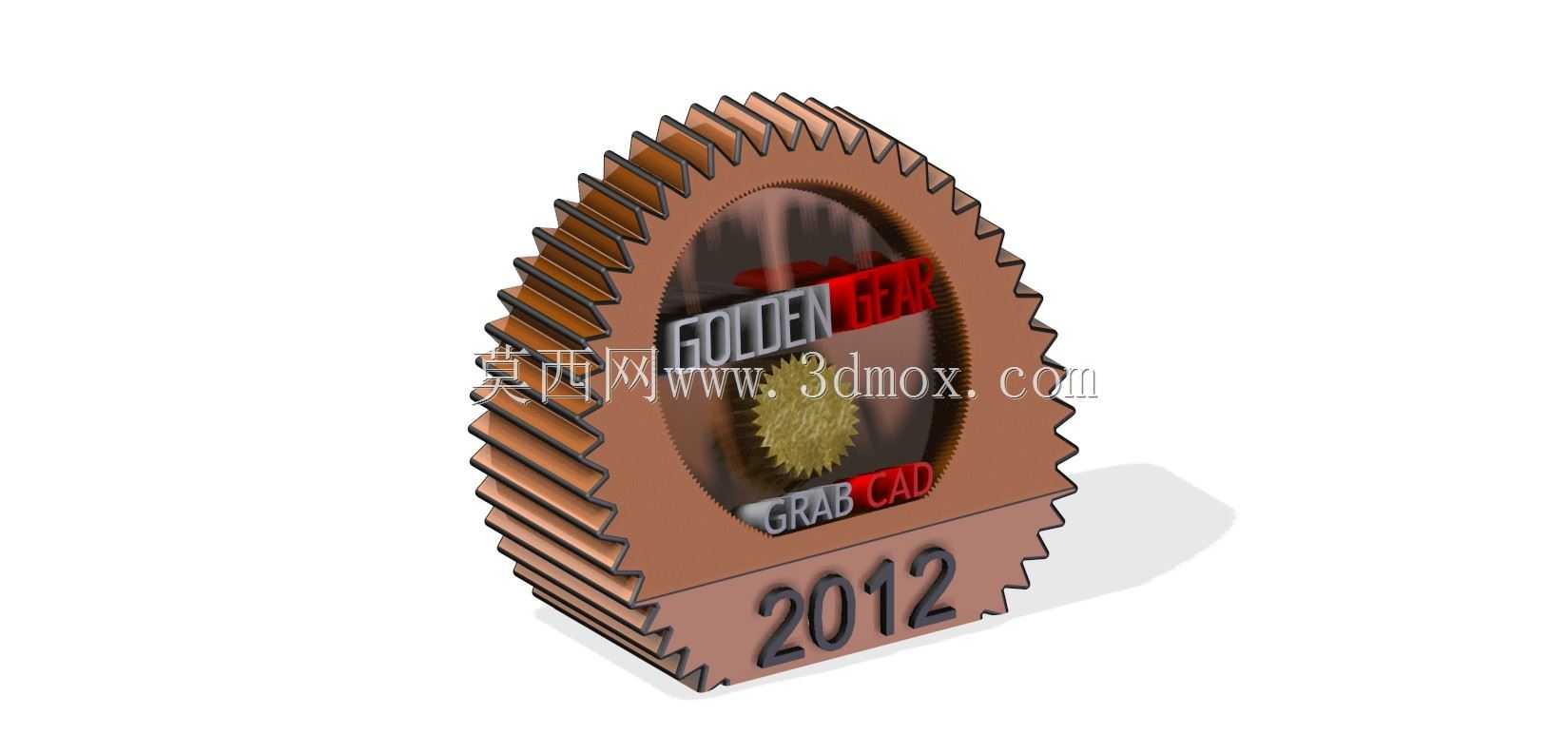

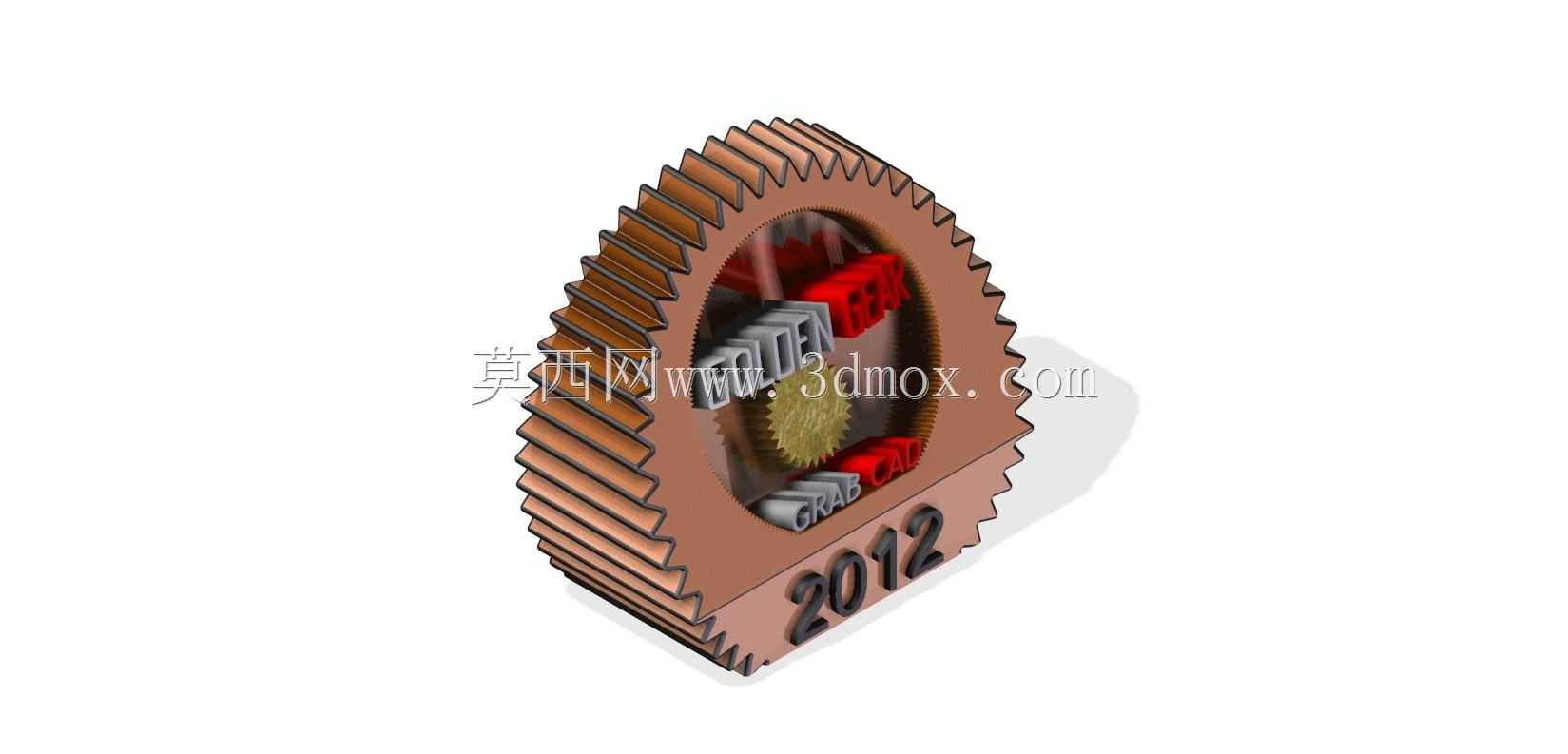

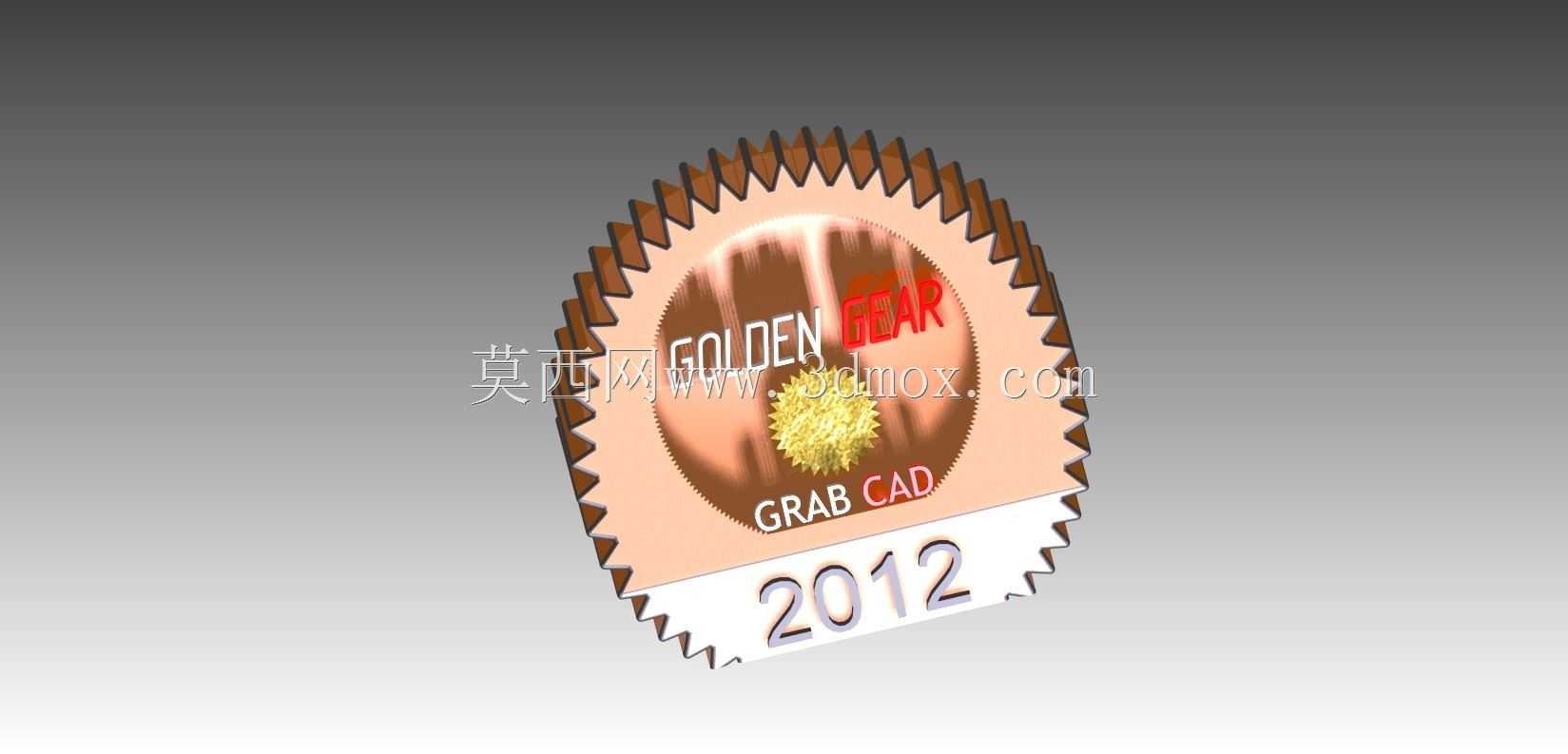

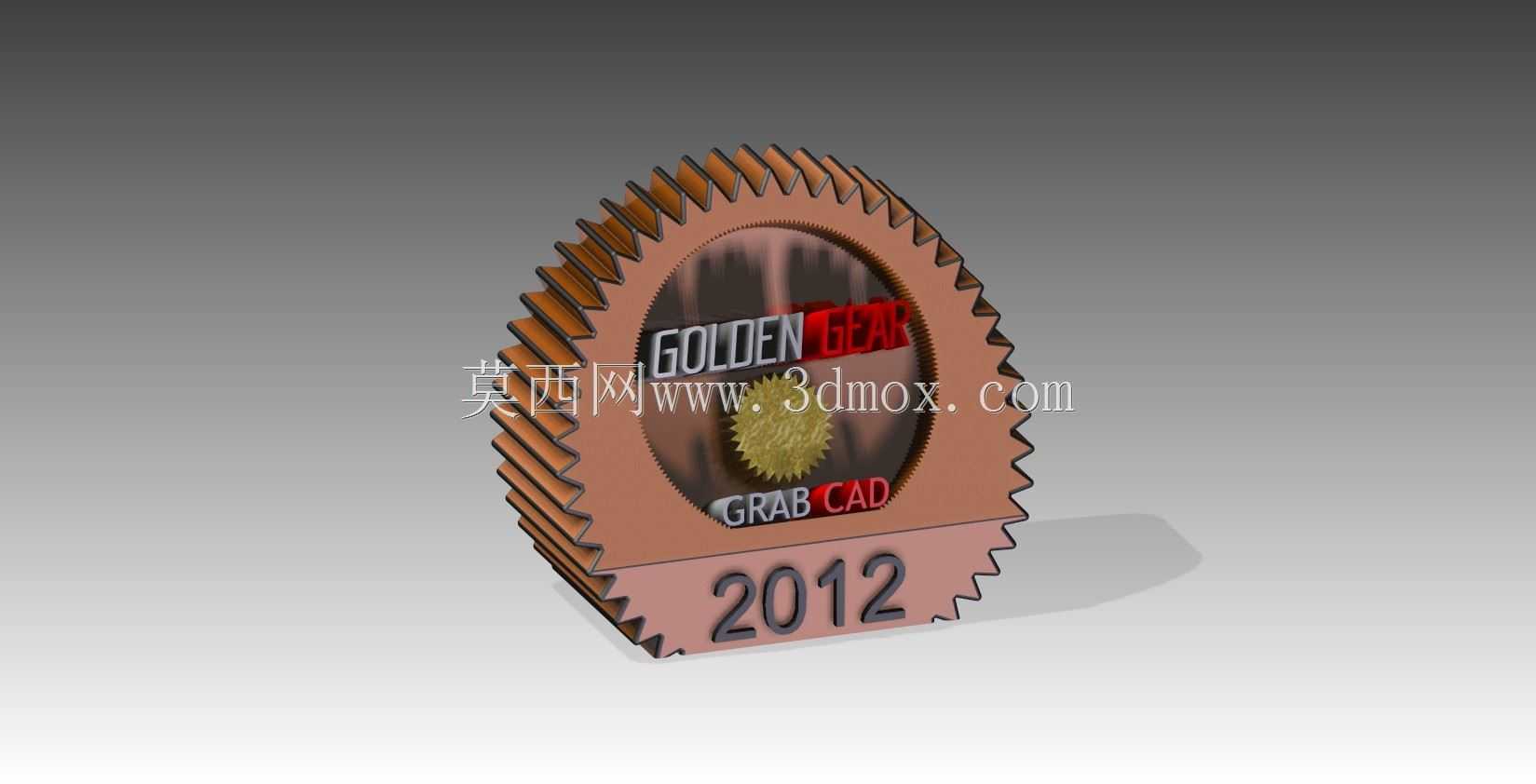

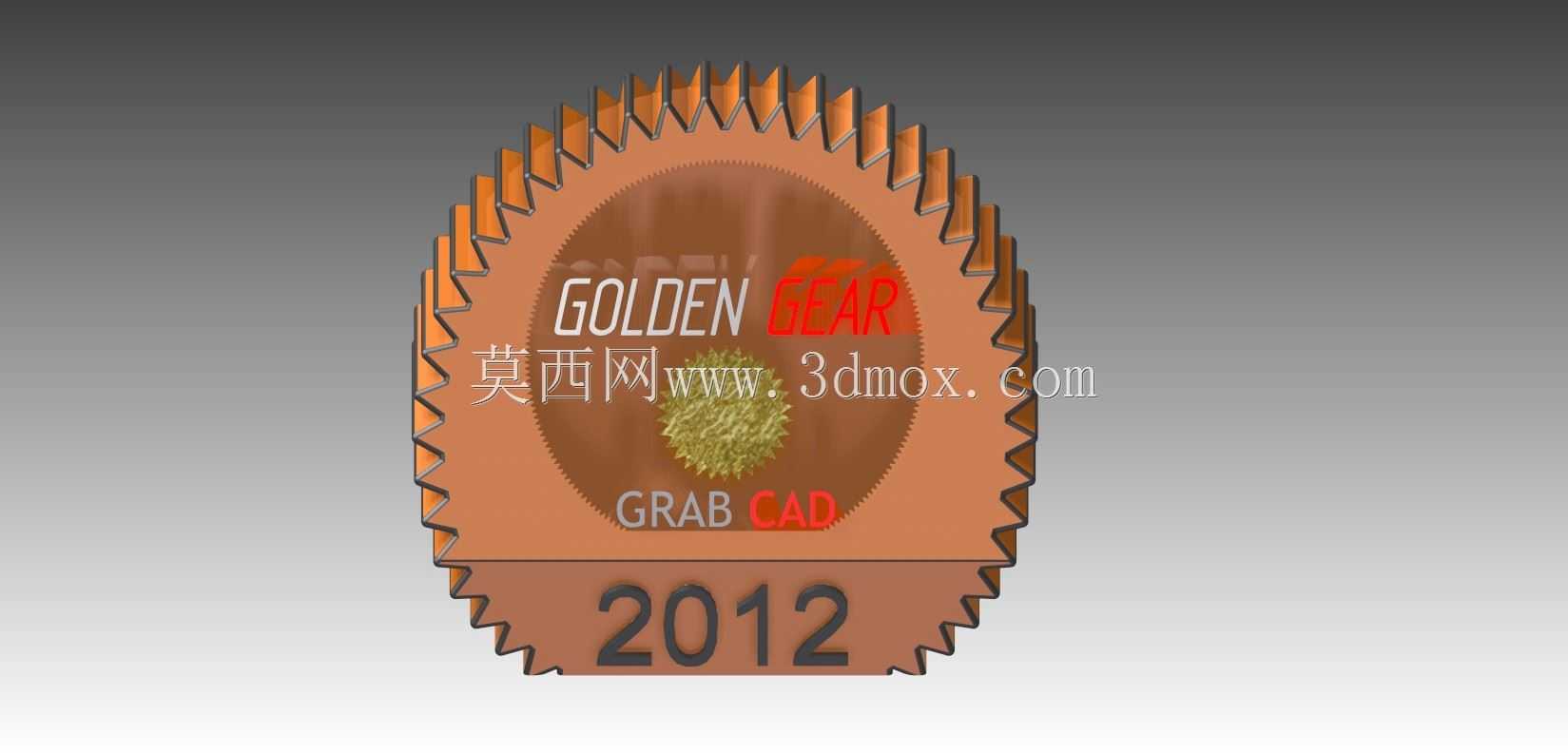

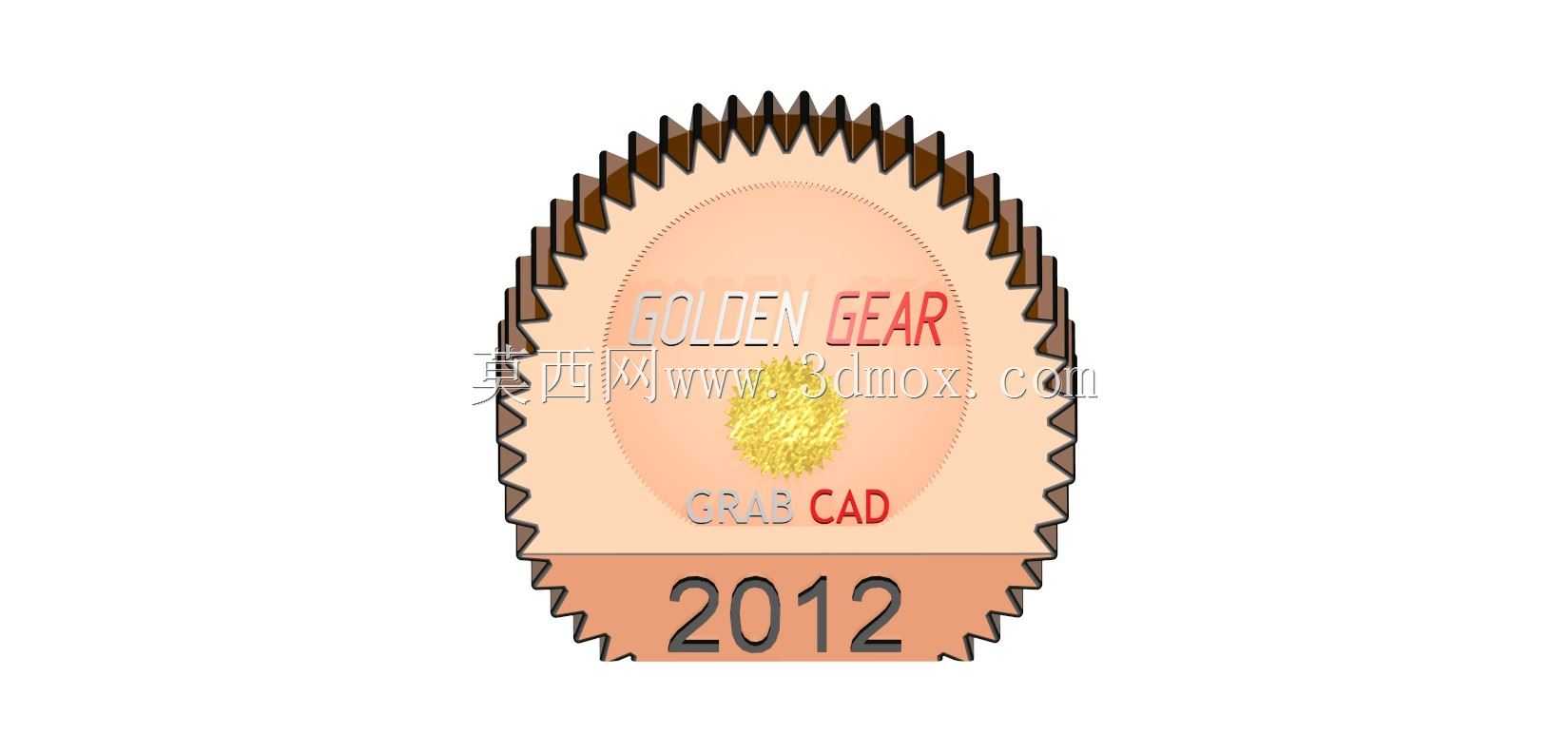

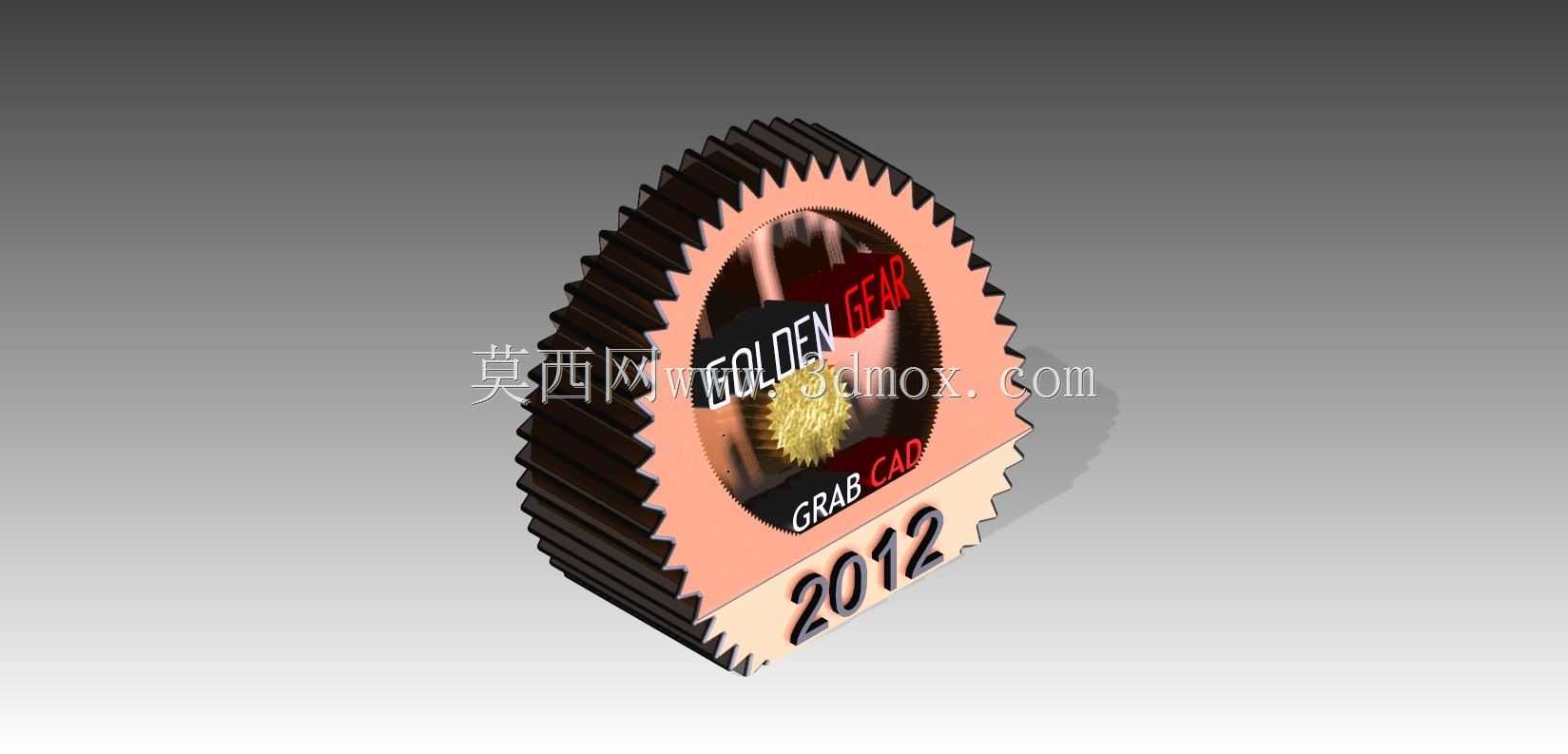

戈登盖尔纪念标识齿轮造型结构件

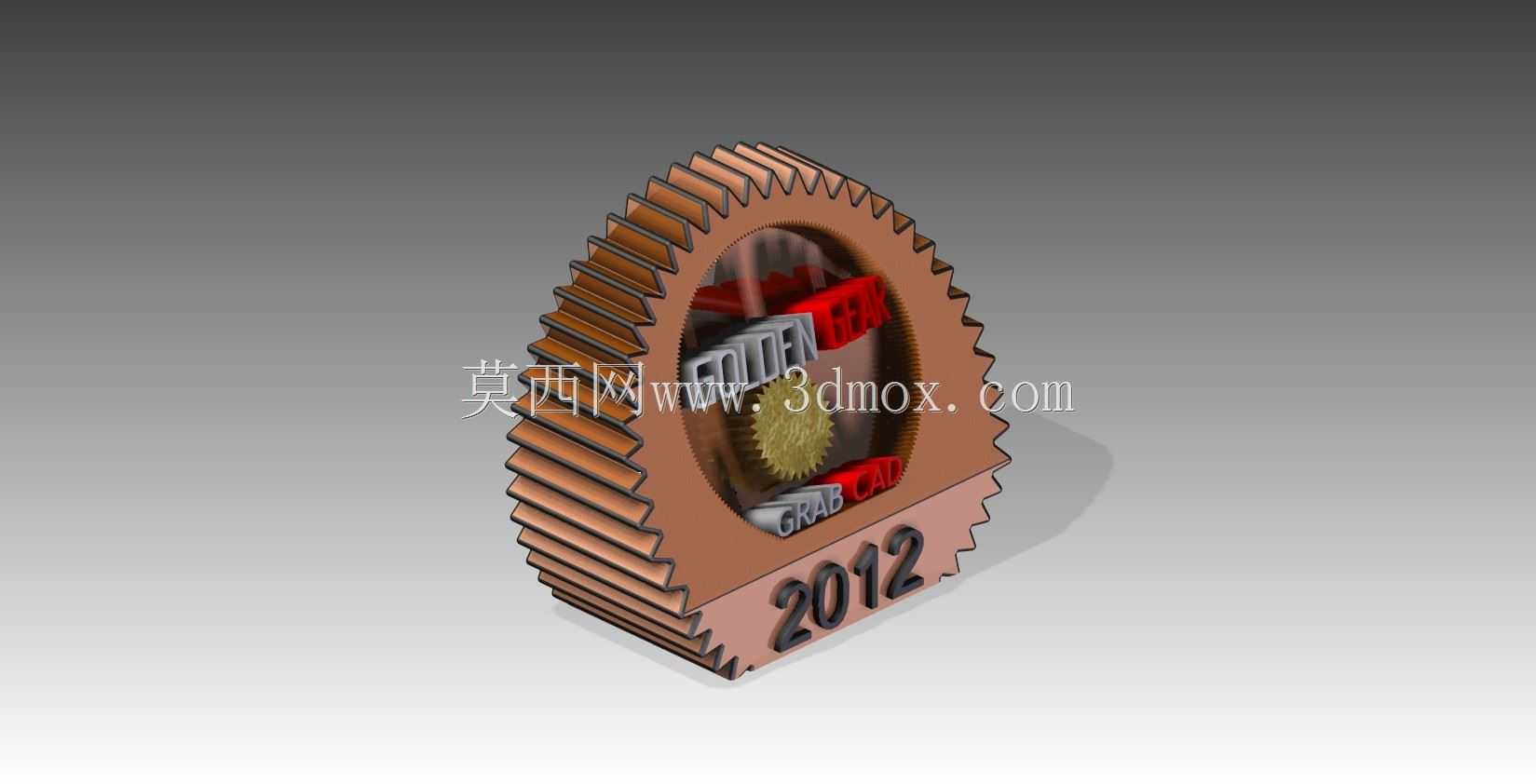

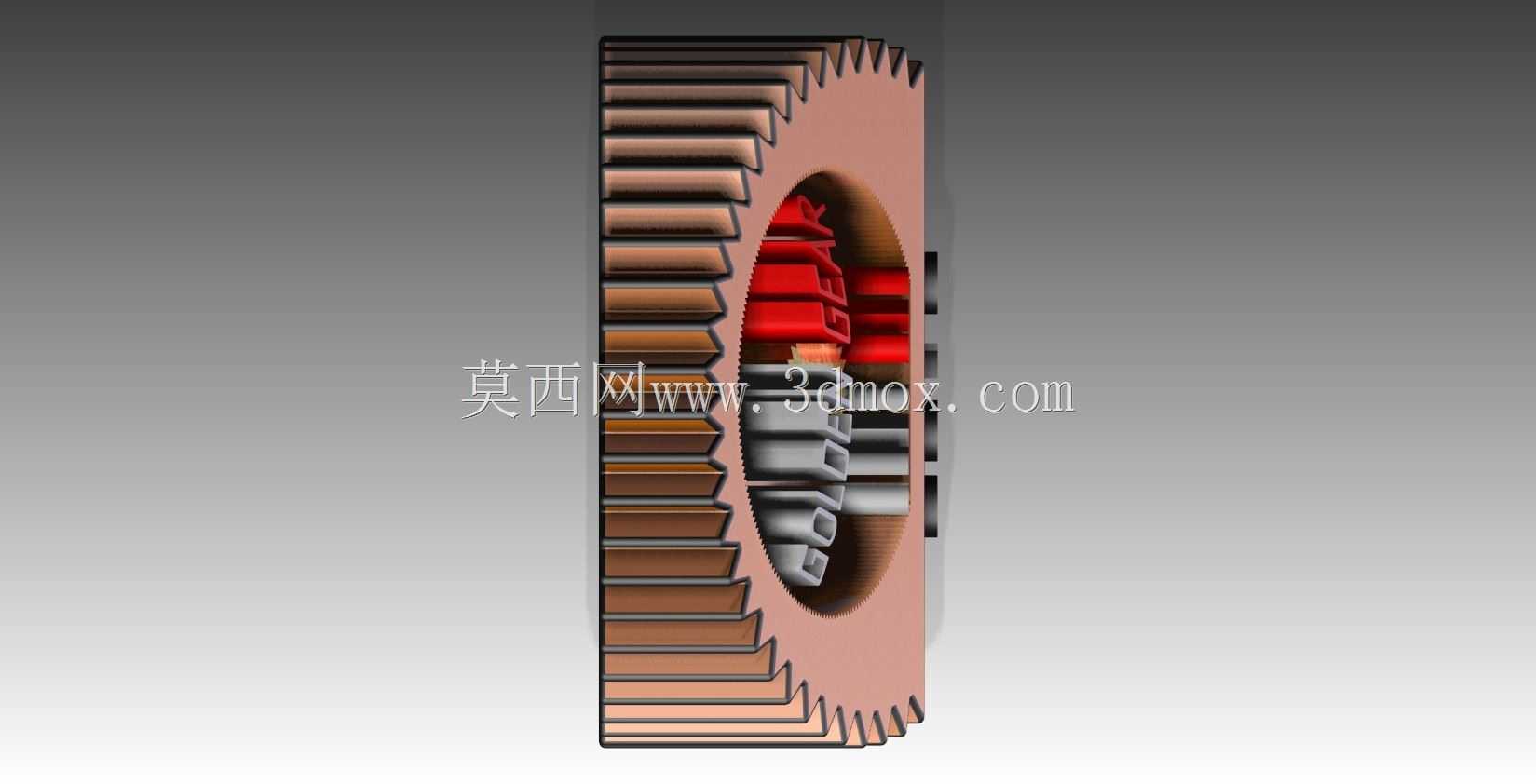

　　这款带标识的异形齿轮构件，最初的设计出发点是作为机械行业赛事、技术交流活动的纪念标识载体，同时也可作为工业风装饰摆件、机械主题展示道具使用，在工业文创展示、机械主题展厅布置、技术交流活动伴手礼场景中都能适配。不同于常规传动齿轮以啮合传动为核心功能的设计逻辑，这款构件在保留齿轮外轮廓齿形结构的基础上，将主体盘面作为标识承载区域，外齿形采用渐开线齿形的简化变体，齿顶做了小圆弧倒角处理，既保留了齿轮的机械辨识度，又避免尖锐齿边带来的磕碰风险，适合作为展示类构件使用。从结构设计来看，构件整体采用盘式分层结构，最外层是齿圈结构，齿根圆与内部盘面采用圆弧过渡，减少应力集中的同时提升整体视觉层次感；中间盘面做了下沉式凹槽设计，

　　用于嵌装标识图案区域，凹槽深度控制在整体厚度的三分之一，既保证标识区域的视觉独立性，又不会过度削弱构件整体结构强度；盘面下方延伸出平直的安装底边，底边做了与齿顶同厚度的平直处理，可直接平稳放置在平面台面上，无需额外配置支撑底座，适配桌面展示、展柜陈列的摆放需求。设计过程中，齿形的排布做了针对性调整，常规传动齿轮的齿形是整周均匀排布以保证连续啮合，这款构件的齿形在下方安装底边位置做了断齿处理，预留出平直的支撑边，断齿位置与两侧齿形采用平滑斜面过渡，不会出现突兀的结构断点，保证整体造型的协调性。标识区域的图案采用浮雕式结构设计，文字与图案凸起于凹槽底面，凸起高度控制在1mm左右，既可以通过光影差凸显标识内容，

　　又不会因为凸起过高容易在搬运过程中出现磕碰磨损。从安装边界来看，构件整体外轮廓的最大直径由齿顶圆决定，下方平直支撑边的宽度略小于齿顶圆直径，放置时的支撑面完全覆盖构件重心投影范围，不会出现倾翻风险；如果需要做壁挂安装，可在构件背面的非标识区域加工沉头安装孔，沉孔深度不穿透正面标识层，保证正面外观的完整性，安装孔位可设置在齿圈的实体区域，避开中间薄盘面位置，保证安装连接强度。材质选择上，若作为金属工艺摆件，可采用铝合金整体铣削加工后做阳极氧化着色，不同区域采用不同色差处理凸显标识层次；若作为展示道具，也可采用光敏树脂3D打印后做喷漆处理，降低制作成本。齿形的加工精度不需要达到传动齿轮的啮合精度要求，齿面粗糙度控制在Ra3.

　　2即可满足视觉展示需求，加工时重点保证外轮廓齿形的一致性，避免出现齿形大小不均、倒角不一致的问题影响整体美观度。结构强度方面，因为不需要承受传动载荷，构件整体厚度可根据实际展示需求调整，最小厚度不小于5mm即可保证搬运、摆放过程中不会出现变形，盘面下沉区域的剩余壁厚不小于2mm，避免受压出现凹陷。在实际应用场景中，这类带定制标识的齿轮造型构件，除了作为纪念摆件，也可以作为机械主题空间的墙面装饰元素，多个不同尺寸的同类型构件组合排布，可打造出极具工业感的视觉效果；也可作为机械类培训机构、企业展厅的展示标识，将机构名称、活动主题替换原有标识内容，兼具机械特色与标识传播作用。设计建模过程中，先绘制整周均匀分布的齿形轮廓，再裁剪出下方的平直支撑边，对裁剪位置的齿端做过渡处理，之后拉伸生成基础实体，再对中间盘面做切除下沉处理，最后在凹槽区域绘制标识图案做拉伸凸台，整体建模逻辑清晰，特征参数可调整，方便根据实际需求修改齿形大小、整体厚度、标识内容，适配不同的使用场景。需要注意的是，因为齿形数量较多，建模时采用阵列方式生成齿形，保证每个齿的尺寸、角度完全一致，避免手动逐个绘制出现的尺寸偏差，倒角处理时采用全周等半径倒角，保证所有齿边的倒角效果统一，提升整体精致度。
