集成式双轴承支撑壳体组件结构设计

　　在各类通用机械传动系统的轴系布局中，支撑结构的刚性与同轴度表现，直接决定了旋转轴系的运行稳定性、负载承载能力以及全生命周期的维护成本，这款双轴承集成支撑组件，正是针对中载、同轴度要求较高的平行轴或单轴跨距支撑场景开发的轴系核心部件，广泛适配于轻工输送设备、小型机床进给单元、通用减速机输入输出端、纺织机械辊筒支撑等需要稳定旋转支撑的工况位置。

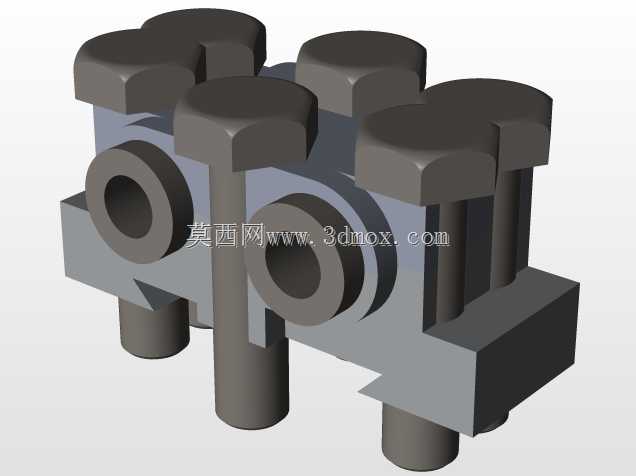

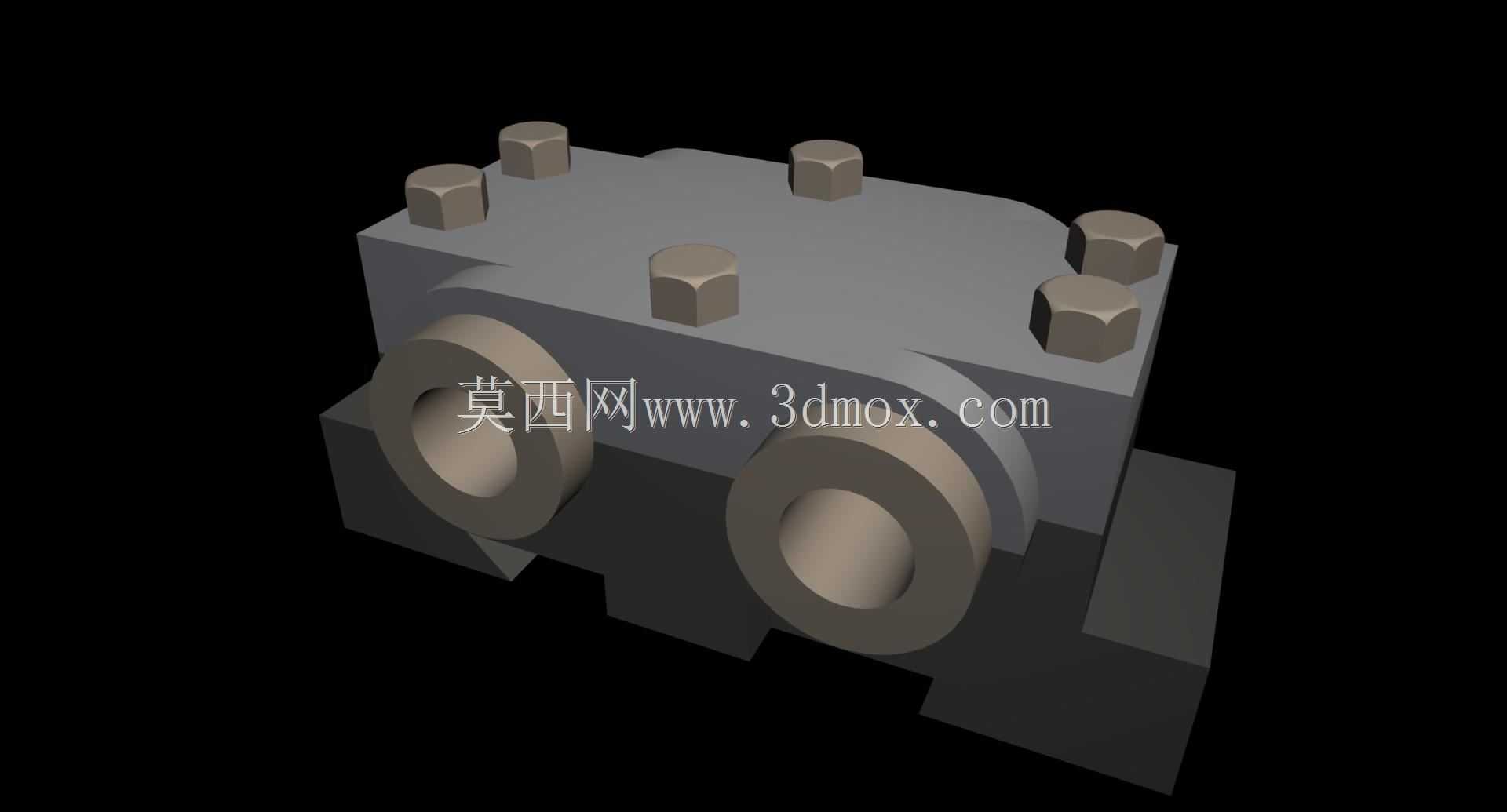

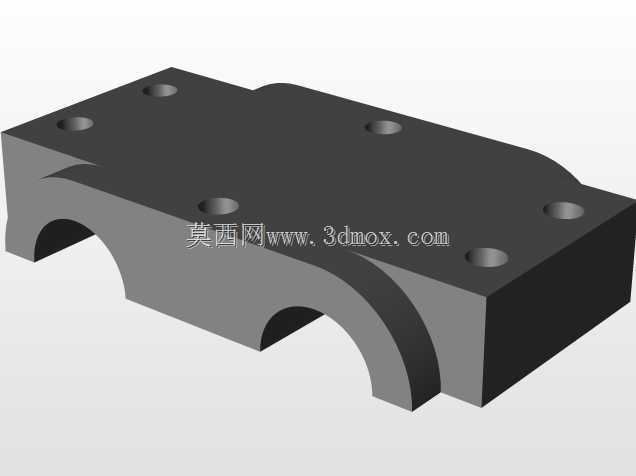

　　从实际功能落地的角度看，该组件将两个轴承的安装位集成在同一个铸造壳体内，替代了传统分体式轴承座需要分别找正、调平的安装流程，两个轴承安装孔在壳体一次装夹加工中完成内孔镗削，从加工工艺层面保证了两轴承位的同轴度公差，避免了分体安装时因安装面平面度误差、螺栓锁紧应力变形导致的轴承内圈偏斜、滚动体局部过载的问题。壳体顶部设置的六组内六角螺栓锁紧位，用于压紧上半部分的轴承端盖，既可以在装配时调整轴承的轴向游隙，也能在长期运行后补充锁紧力，抵消轴承磨损带来的轴向间隙变化，同时端盖与壳体结合面可以加装密封垫片，阻挡外部粉尘、切削液或润滑脂泄漏，适配多粉尘、有少量喷淋的工业车间环境。

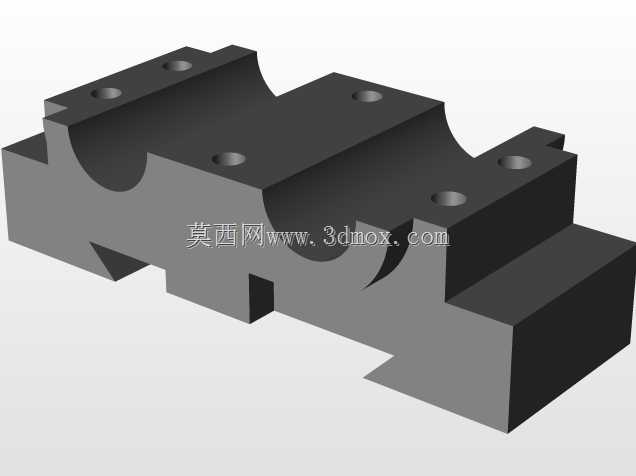

　　设计过程中，首先根据目标工况的额定径向负载、轴系转速计算所需的轴承额定动载荷，选定匹配的深沟球轴承或圆锥滚子轴承型号后，反推壳体内孔的配合公差——轴承外圈与壳体孔采用基轴制过渡配合，既保证外圈不会在负载下发生蠕变磨损壳体内壁，也方便后续维护时的轴承拆卸更换；壳体底部的安装凸台设置了两个对称的安装定位面，凸台上预留的螺栓过孔可以适配常用的内六角圆柱头螺栓，安装时只需将组件底部贴合设备的安装基准面，穿入螺栓锁紧即可完成轴系支撑的固定，不需要反复调整两个轴承座的相对位置，大幅缩短了设备总装时的轴系找正时间。

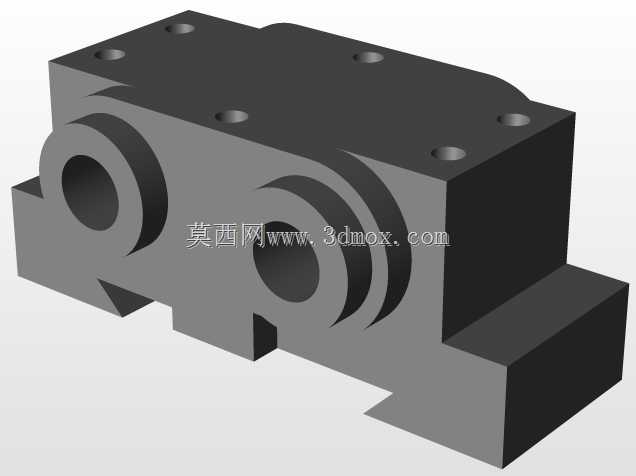

　　从安装边界尺寸来看，壳体整体采用方正的箱型结构，顶部螺栓孔的分布间距避开了轴承外圈的安装位置，锁紧螺栓时的压紧力可以均匀作用在端盖面上，不会出现端盖偏斜挤压轴承外圈的情况；两侧伸出的轴承位凸台既增加了内孔的有效支撑长度，提升轴承支撑的刚性，也为密封圈的安装预留了足够的轴向空间，避免旋转轴与壳体发生摩擦干涉。壳体内部的型腔在两个轴承位之间预留了适量的储脂空间，装配时填充的润滑脂可以存储在型腔中，在轴承运转过程中持续补充到滚动体滚道位置，延长补脂维护的周期，降低日常运维的工作量。

　　在实际选型应用时，需要注意该组件的轴系穿过方向为水平横向布局，底部安装面的平面度需要达到IT7级以上公差，避免安装时壳体受迫变形导致轴承孔同轴度超差；如果应用在有轴向负载的工况下，可以将组件内的轴承更换为接触式密封的角接触轴承，配合端盖处的调整垫片调整预紧力，满足一定的轴向承载需求。相较于分体式的两个独立轴承座，这种集成式双轴承组件的零件集成度更高，装配累积误差更小，在批量生产的设备中应用时，既可以降低装配环节的人工成本，也能减少因安装误差导致的早期轴承失效故障，提升整套设备的运行可靠性。组件的壳体材质通常采用灰铸铁铸造，具备良好的减震性能，可以吸收轴系运转时产生的小幅振动，降低传动系统的运行噪音，表面经过喷丸和防锈处理后，可以适应常规工业环境下的长期使用，不需要额外做表面防腐处理。
