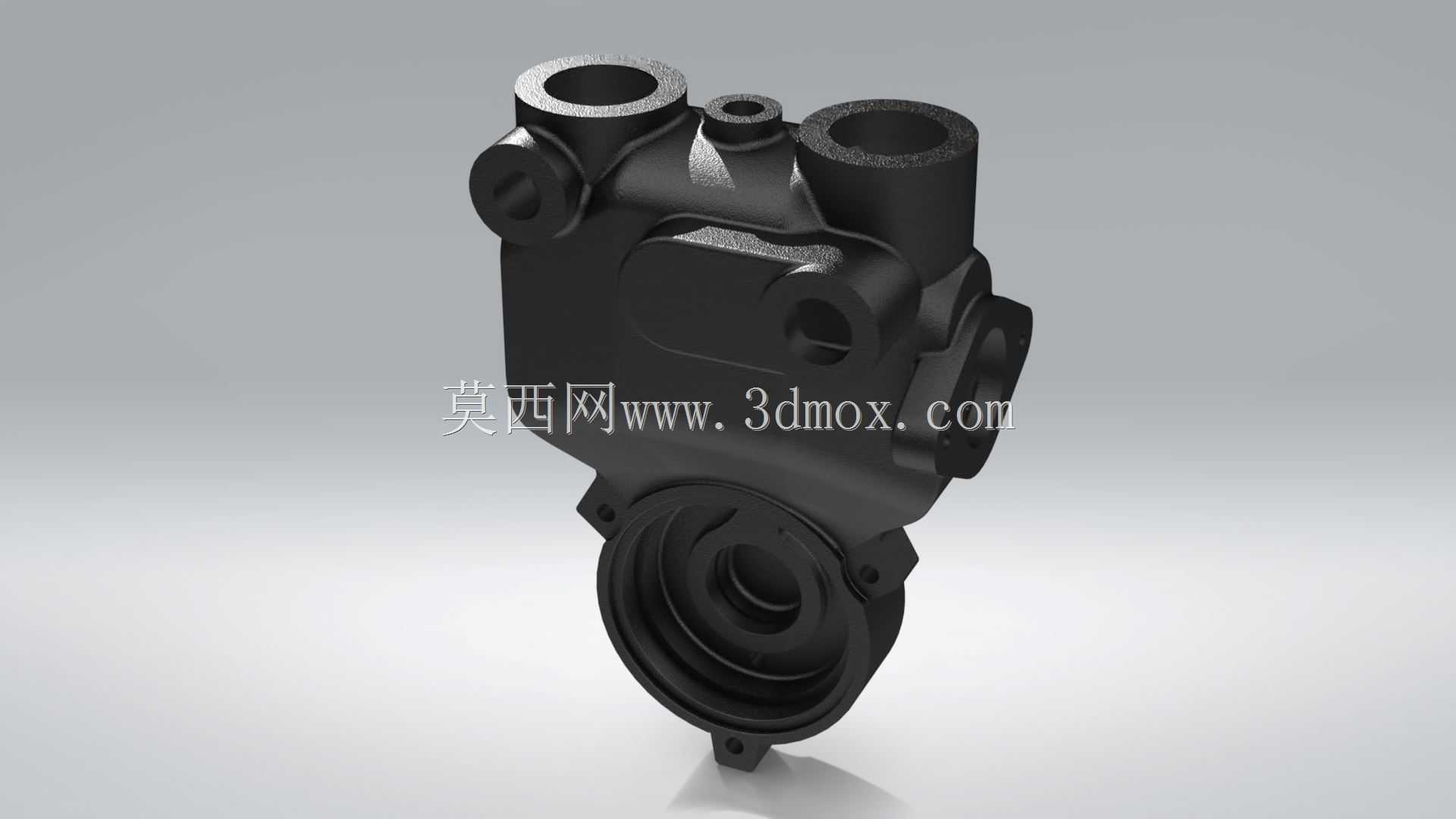

新界PW370自吸泵泵体结构三维设计

　　这款泵体是家用自吸增压泵的核心承压壳体部件，对应民用供水场景里的PW370型号泵型，主要适配家庭自来水增压、浅层井水抽取、小型供水系统加压等日常使用场景，作为整泵的基础承载构件，所有水力过流部件、动力连接端、密封组件都要依托这个壳体完成装配定位。从结构设计逻辑来看，整个壳体采用一体化铸造成型的思路，首先要兼顾水力流道的顺滑性与壳体的承压能力，进水、出水接口的流道过渡段做了圆弧渐变处理，避免流道截面突变造成的局部水力损失，同时在进出水接口的外侧设计了加厚的连接凸台，预留标准管螺纹的加工余量，保证管路连接时的螺纹啮合长度足够，不会出现承压渗漏的问题。泵体下部是叶轮腔的安装位置，腔体内径尺寸严格匹配对应型号叶轮的外径间隙要求，

　　单边间隙控制在合理范围，既避免叶轮转动时与腔壁发生刮擦，又能减少间隙回流造成的容积效率损失，腔体端面预留了密封件的安装槽位，可适配标准O型圈或者密封垫片，保证泵腔在负压吸水、正压送水的工况下都不会出现漏气、漏水问题。侧面的动力连接端设计了轴承位与密封腔的集成结构，直接和电机端盖完成对接，连接孔位的位置度公差要求较高，保证电机轴伸入泵腔后和叶轮的同轴度符合设计要求，避免运行时出现轴系偏磨、振动超标的问题。壳体上部预留了注水螺塞的安装孔，这是自吸泵结构的必要设计，首次启动前通过这个孔向泵腔内加注引水，才能形成自吸所需的真空环境，同时这个位置也可以作为排气口，在泵运行过程中排出积存在腔体内的空气，避免气缚现象影响泵的吸水性能。

　　从安装边界来看，泵体底部设计了带安装孔的支脚结构，两个支脚的安装孔中心距符合小型自吸泵的通用安装尺寸，可直接适配对应型号的安装底座，支脚和壳体主体之间做了加强筋过渡，避免泵运行时的振动造成支脚断裂，同时支脚的安装平面做了铣平处理，保证安装后泵体的水平度符合要求，减少运行时的振动噪音。壳体上的各个外接凸台，包括压力开关安装位、回水孔接口等位置，都和内部流道做了连通设计，位置布局充分考虑了整泵装配时的零件干涉问题，各个接口的朝向符合民用泵的常规管路走向习惯，不会出现安装时管路弯折、操作空间不足的问题。在壁厚设计上，过流流道的壁厚均匀，避免铸造时出现缩孔、砂眼等缺陷，承压部位的壁厚根据工作压力做了针对性加厚，保证壳体在1.

　　2倍额定工作压力的静压测试下不会出现变形、渗漏问题，同时在不影响结构强度的位置做了局部减薄处理，控制整个铸件的重量，降低材料成本。整个壳体的外形设计充分考虑了铸造工艺的脱模要求，所有侧壁都设计了合理的脱模斜度，没有出现倒扣结构，不需要额外的抽芯结构就能完成砂型铸造，适合批量生产，各个边角位置都做了圆角过渡，避免铸造时出现应力集中，也减少运行过程中应力集中造成的壳体开裂风险。从实际使用的角度出发，这款泵体的内部流道表面粗糙度要求控制在合理范围，减少水流沿程阻力，提升泵的水力效率，同时内表面做了防锈处理，适配民用供水的水质要求，不会因为长期过水出现锈蚀污染水质的问题。
