液压系统用方形齿轮泵壳体结构设计

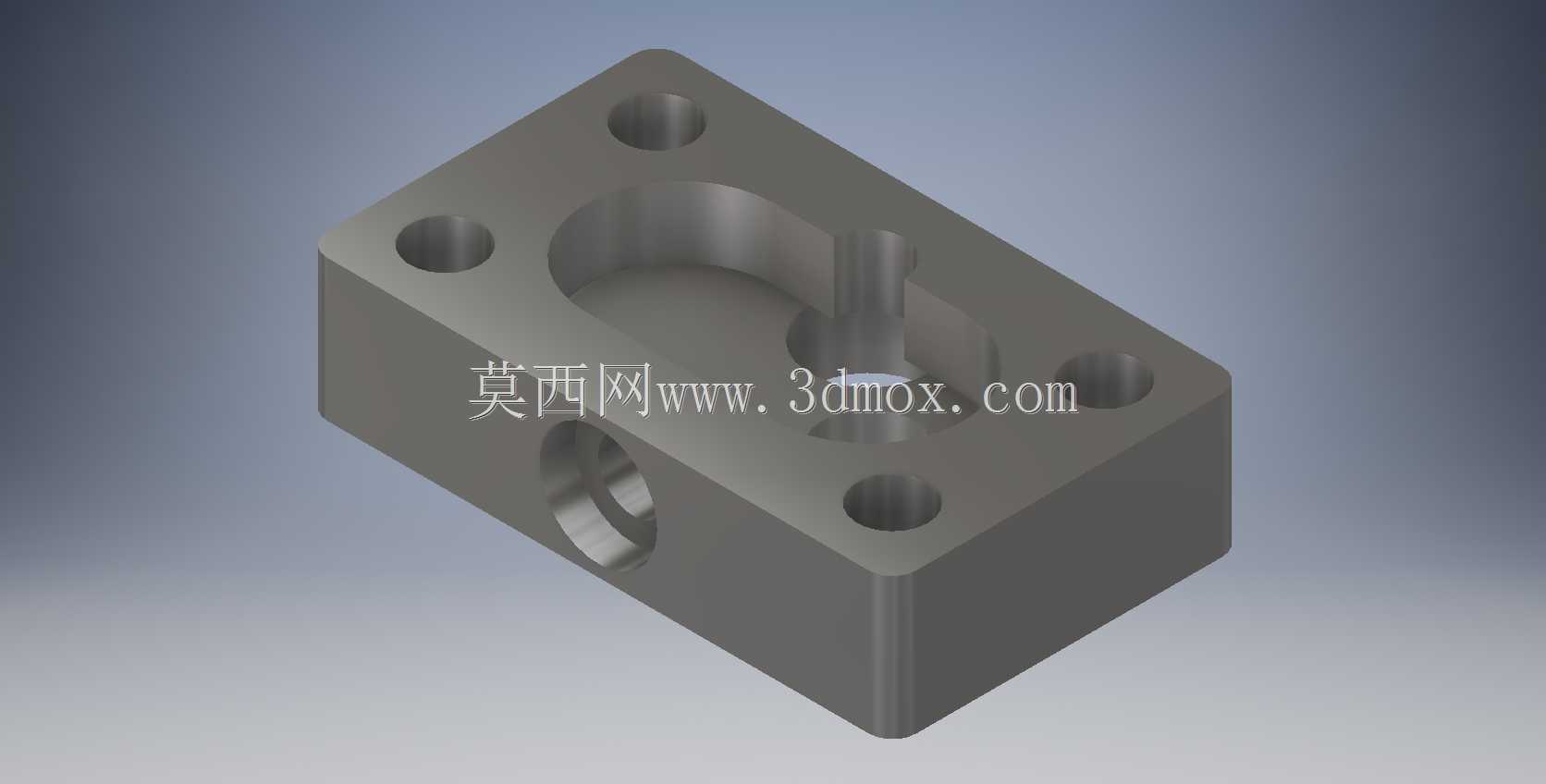

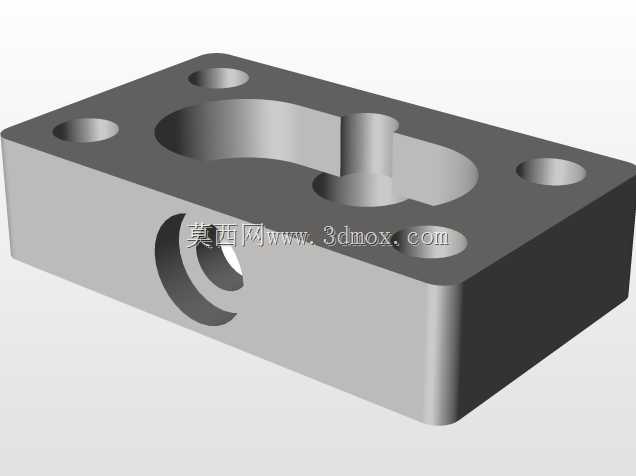

　　在液压传动系统的布局设计中，齿轮泵作为动力输出的核心元件，其壳体的结构合理性直接决定了整泵的运行稳定性与使用寿命，本次呈现的齿轮泵体采用整体式方块构型，是中小排量外啮合齿轮泵应用最为广泛的壳体结构形式。从实际工况适配来看，这类泵体多配套于机床液压站、小型工程机械液压系统、自动化设备的液压动力单元，也可作为润滑系统的供油泵壳体使用，承担着容纳齿轮副、支撑齿轮轴、密封压力容腔、连通进出油道的核心作用，区别于分体式泵壳的拼接结构，整体式方块构型的刚性更强，在额定工作压力16MPa以内的工况下，壳体变形量极小，能够有效避免齿轮副啮合间隙因壳体变形出现偏移，降低内泄与齿面磨损的概率。

　　从结构设计逻辑来看，该泵体的型腔完全匹配外啮合齿轮副的轮廓尺寸，型腔内壁与齿轮齿顶的间隙控制在0.03-0.05mm区间，既保证齿轮转动时无卡滞摩擦，又能将齿顶泄漏量控制在允许范围内；型腔一侧预留的贯通孔为主动齿轮轴的伸出端，用于连接电机或传动法兰，轴孔位置的同轴度公差需控制在0.02mm以内，避免轴系转动时出现偏磨导致密封件过早失效。泵体端面分布的四个沉头安装孔，采用对称式布局，孔位公差按照H7级精度设计，安装时可通过内六角螺栓将泵盖与泵体紧密贴合，结合面的平面度要求控制在0.01mm以内，无需额外加装密封垫即可依靠加工精度实现高压密封，减少密封件老化带来的泄漏风险。

　　从安装边界维度考量，该方形泵体的外轮廓无突出结构，在液压站集成布局时可直接贴装在阀块表面，无需预留额外的避让空间，进出油道采用侧置式设计，油口位置与端面安装孔的相对位置经过优化，能够避免管路安装时与泵盖螺栓出现干涉，同时侧置油道的流道走向做了圆弧过渡处理，可降低液压油在泵腔内的流动阻力，减少吸油不足导致的气蚀问题。在细节设计上，泵体的所有棱边均做了R1-R2的倒角处理，既能够去除加工毛刺避免装配时划伤密封件，也能减少应力集中点，在系统压力波动时降低壳体开裂的风险；型腔内部的死角位置做了清根处理，避免长期运行时油液中的杂质沉积在死角区域，被齿轮卷入啮合区造成齿面划伤。

　　在实际选型适配过程中，这类整体式方形齿轮泵体的适配性极强，可根据排量需求调整型腔的深度与齿轮安装中心距，无需改动外部安装尺寸即可实现同安装位不同排量泵型的替换，对于设备改造升级的场景十分友好。同时该结构的加工工艺性较好，外形可通过铣削一次装夹完成加工，型腔可采用镗削或专用铣刀加工，安装孔与轴孔可通过坐标镗床保证位置精度，适合批量生产，能够有效控制加工成本，在中小排量齿轮泵的量产场景中应用占比极高。需要注意的是，这类泵体在设计时需根据工作压力选择对应的铸件材质，常规工况采用HT250灰铸铁即可满足强度与减震需求，高压工况则可选用铸铝或球墨铸铁材质，在保证刚性的同时降低整泵重量。
