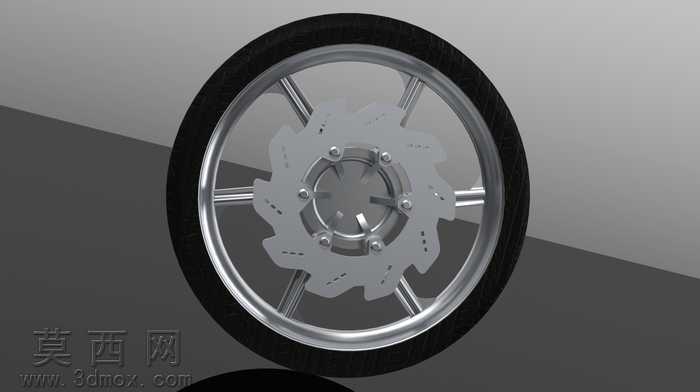

ApacheRTR160/180摩托车铝合金轮毂设计

本作品为适配ApacheRTR160/180车型的摩托车铝合金轮毂三维设计，建模阶段依托参数化建模逻辑完成整体结构搭建，首先基于摩托车轮毂的载荷需求与安装匹配标准，确定轮辋的标准直径、宽度参数，严格适配对应规格的真空轮胎安装尺寸，保证轮辋胎圈座的角度、凸缘高度符合行业通用规范，避免后续装配出现漏气、滑脱等问题。轮辐部分采用仿生式多辐条设计，在三维建模过程中对每根辐条的走向做了顺滑的曲面过渡处理，通过曲率连续的曲面构建降低应力集中风险，同时兼顾轻量化与结构强度需求，辐条与轮毂中心安装盘的衔接位置做了加厚圆弧过渡，可有效分散车辆行驶过程中来自路面的冲击载荷。中心安装座部分精准还原了摩托车轮毂的安装孔位分布、轴承安装位的尺寸精度，保证与车辆前叉/后摇臂、刹车系统的装配匹配度，建模时对安装孔的倒角、轴承位的配合公差做了细节还原，符合实际机加工的工艺要求。材质设定上选用常用的摩托车轮毂铝合金材质，通过调整材质的金属粗糙度、反射率参数，还原铝合金经喷涂处理后的半哑光金属质感，轮辐边缘的亮面切削效果也通过材质分层做了区分，渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现轮毂的曲面起伏与结构细节，阴影做了柔化处理避免遮挡结构特征。设计过程中充分考虑了摩托车行驶的动平衡需求，整体轮辐结构采用中心对称布局，在保证造型辨识度的同时，控制整体重量分布均匀，避免后续实际使用中出现高速抖动的问题，轮辋部分的气门嘴安装位也做了精准的位置预留，符合实际配件的使用需求。整体模型结构完整，曲面顺滑无破面，各部件的衔接逻辑符合真实轮毂的生产制造逻辑，既满足结构强度的实用需求，也通过个性化的辐条造型实现了外观设计的辨识度。
