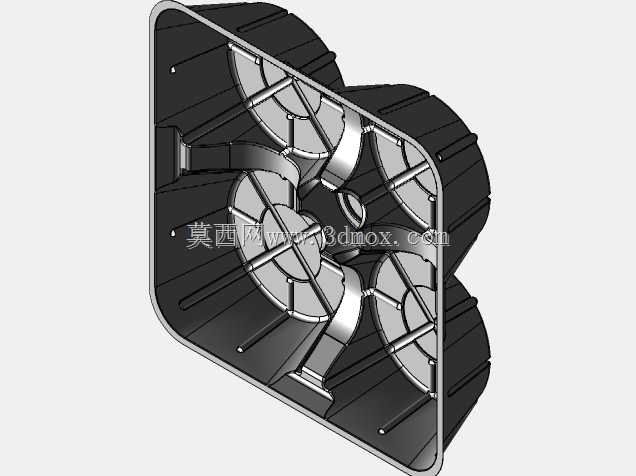

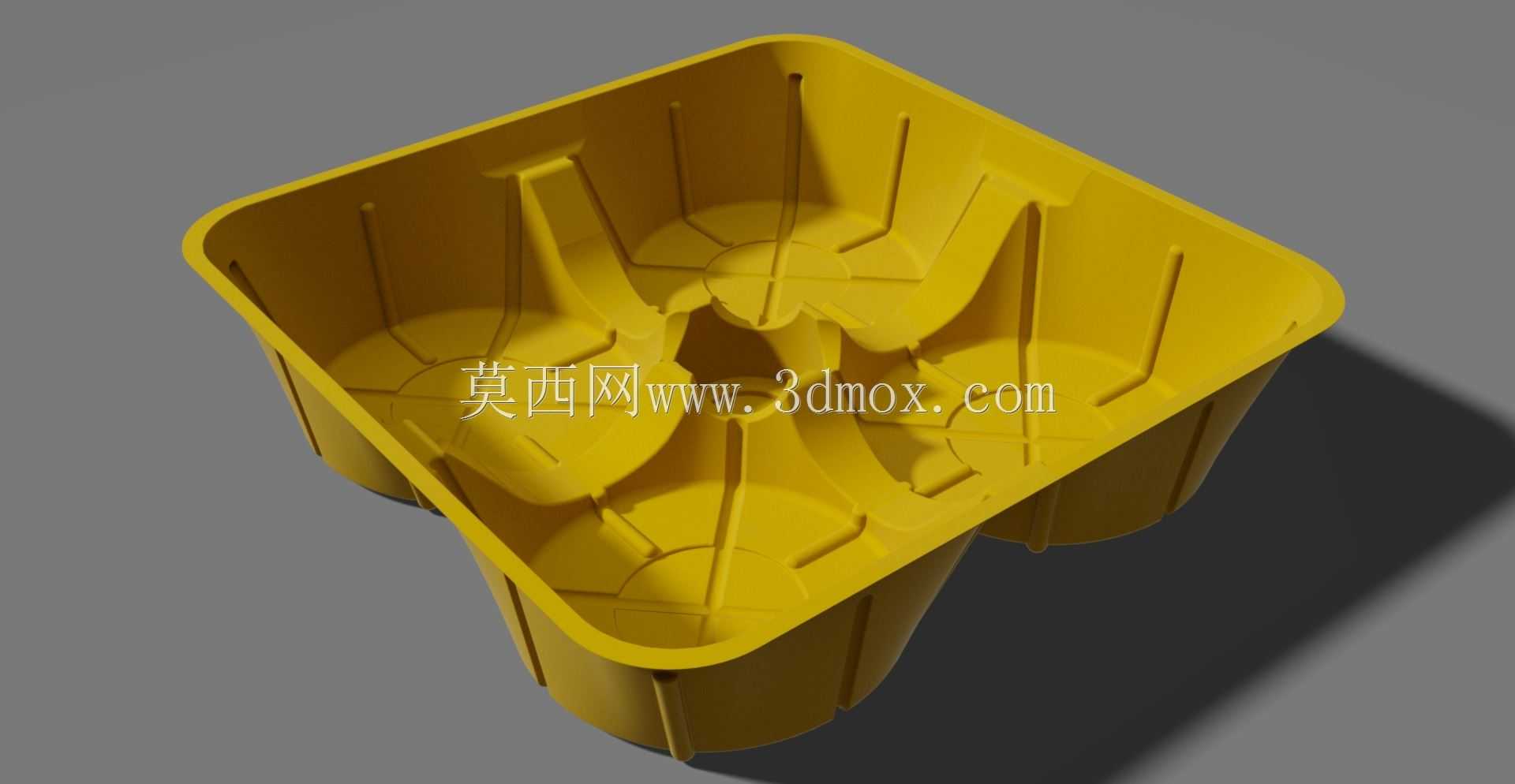

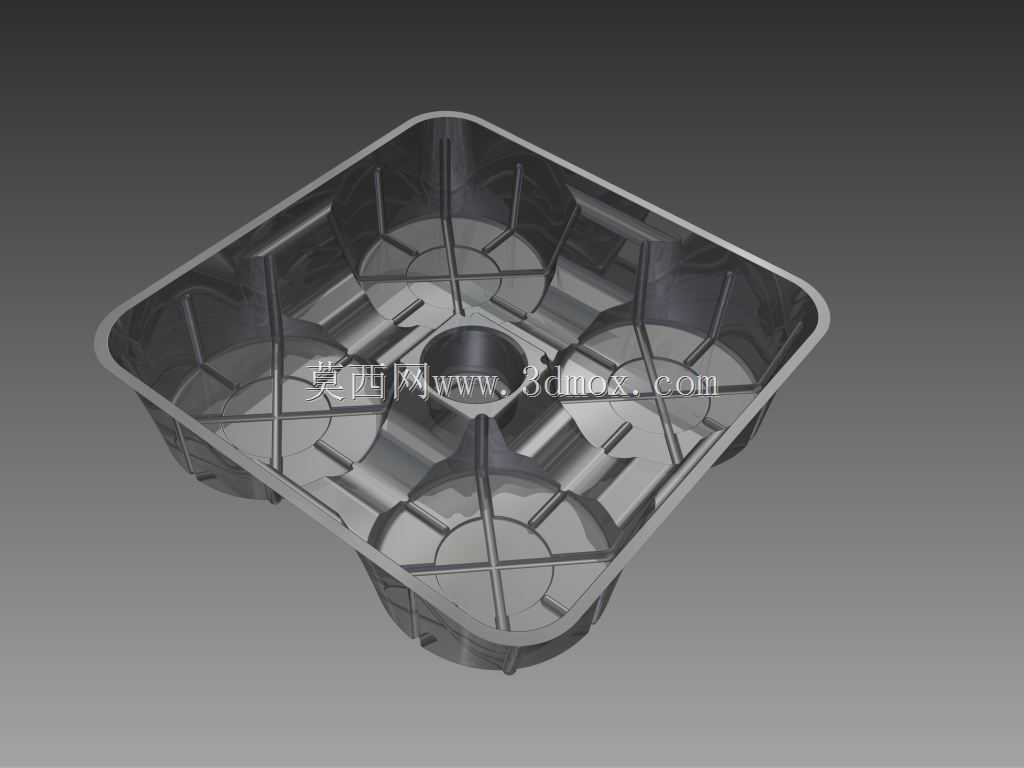

带中间分隔插件的四腔工业塑料托盘

　　这款四腔塑料载具的结构设计，最初是针对食品加工车间的半成品周转、工业零部件的工序间转运两类场景做的适配，中间的插入式分隔件不是后期加装的附属结构，而是和托盘主体做了嵌套式的配合设计，能避免腔室之间的物料串动，哪怕是在周转车经过车间减速带、叉车转运有小幅颠簸的工况下，每个腔室内放置的工件或者包装食品都不会移位磕碰。从结构细节来看，托盘的边角做了大圆弧过渡，没有尖锐的直角结构，一方面是注塑成型的时候能减少应力集中，降低冷却过程中翘曲变形的概率，另一方面在车间人工搬运的时候，也不会剐蹭操作人员的工作服或者皮肤，符合车间作业的安全要求。托盘底部的加强筋不是均匀排布的，而是对应四个腔室的承载区域做了网格状的加厚设计，

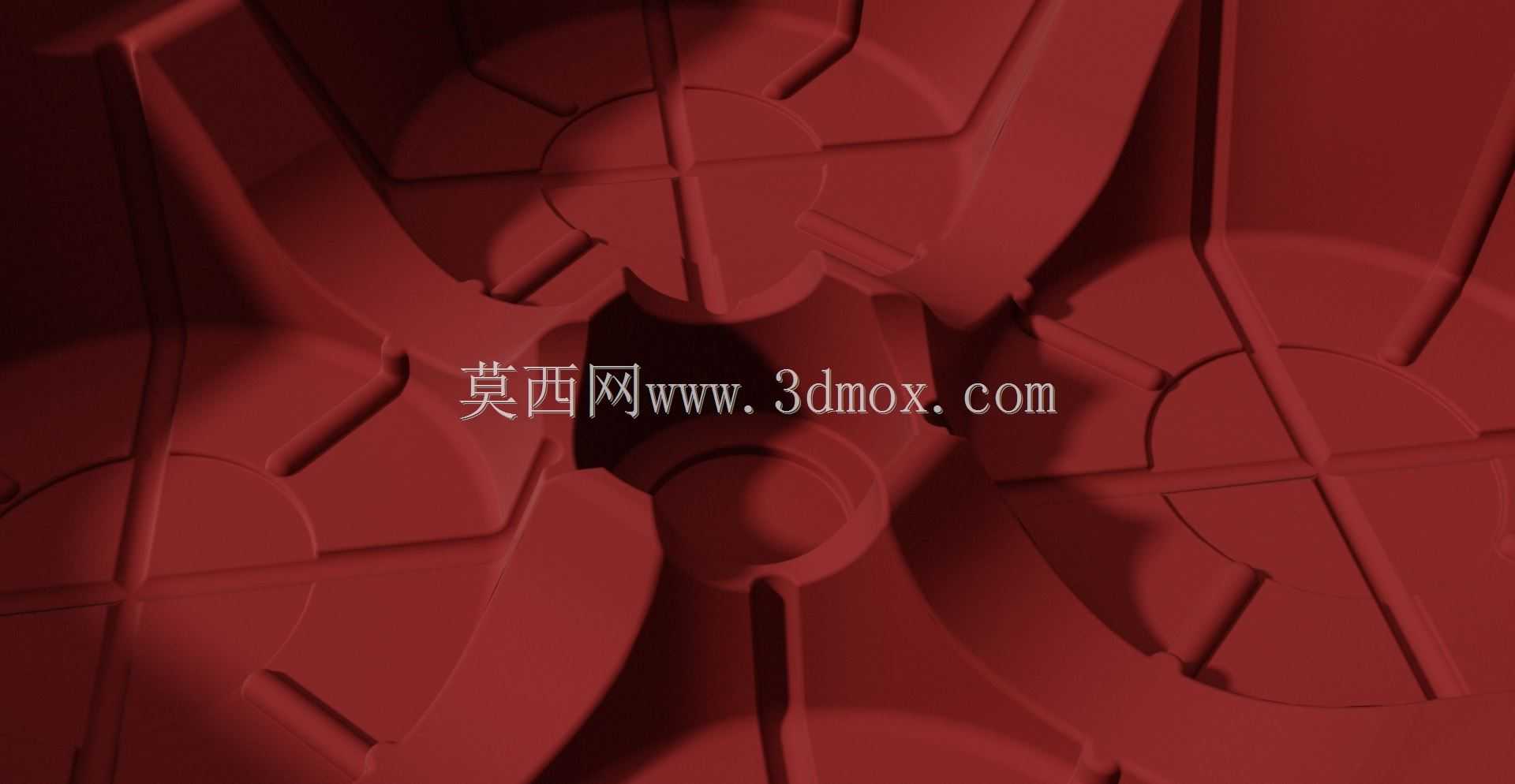

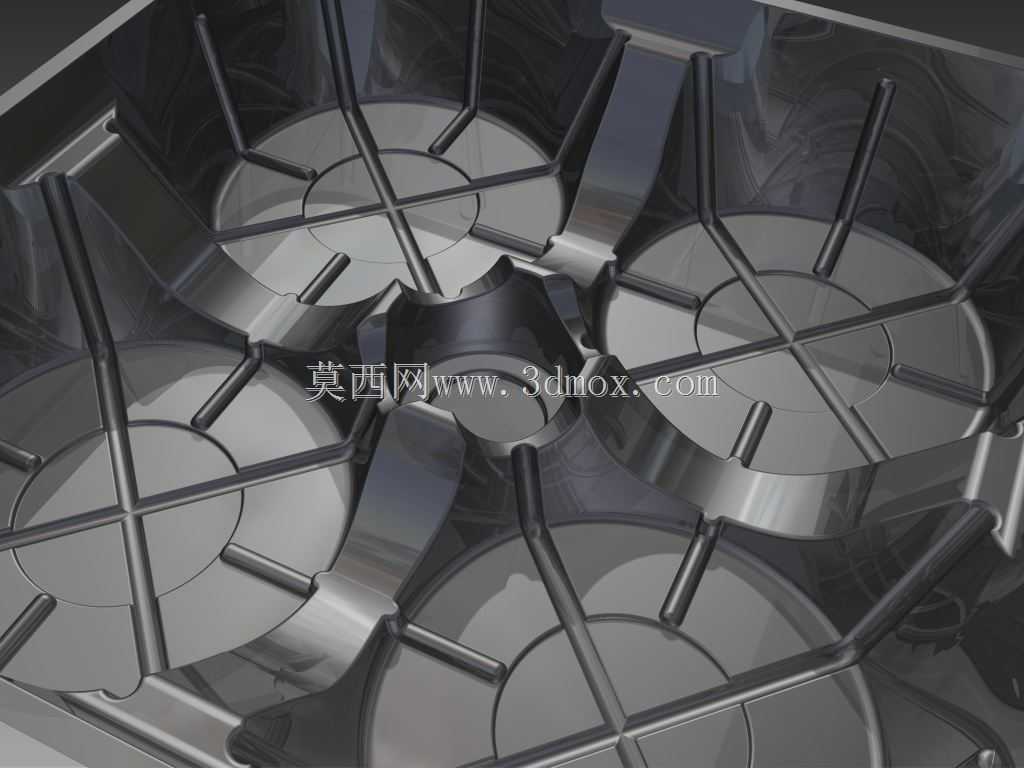

　　每个腔室的底部承托面都有纵横交错的筋位支撑，哪怕单个腔室放置额定载重的物料，底部也不会出现下凹变形的情况，同时筋位之间预留了均匀的间隙，配合自动化生产线的输送带输送时，不会因为接触面过大出现吸附粘滞的问题，也能让清洗后的托盘快速沥干水分，适配食品车间的定期消杀要求。中间的插入式插件和托盘主体的配合做了定位止口设计，插件插入后不会出现横向窜动，插件本身的结构也做了轻量化的镂空处理，在保证分隔强度的前提下，尽可能降低整个托盘的自重，减少人工搬运的负荷，同时如果是运输同类型不需要分隔的大尺寸物料，也可以将中间插件取出，把四个腔室连通成一个大的承载平面，拓展托盘的使用场景。从安装和适配边界来看，

　　托盘的外轮廓尺寸是按照标准周转箱的堆叠尺寸做的匹配，堆叠的时候上层托盘的底部定位凸台刚好能卡入下层托盘的顶部凹槽，堆高到常规仓储的六层高度也不会出现滑移倾倒的情况，托盘的侧面预留了叉车叉取的让位空间，不管是手动液压叉车还是电动叉车的叉齿都能顺利插入，不需要额外调整叉齿间距。腔室内部的尺寸是按照常见的食品内包装、小型工业零部件的周转盒尺寸做的适配，每个腔室的边角也做了小圆弧过渡，不会出现物料卡在腔室角落难以取出的问题，插件的高度略低于托盘的上边缘，堆叠的时候不会因为插件的存在影响上下托盘的配合精度。在实际产线使用中，这类带分隔的托盘能替代原来的单腔托盘加纸质隔板的周转方式，纸质隔板在反复使用后容易破损掉屑，

　　不管是食品车间的卫生要求还是工业车间的洁净度要求都难以满足，而这种一体注塑加可拆插件的结构，整体可以反复使用，耐常见的酸碱清洗剂腐蚀，也能承受低温冷库或者高温烘干工位的温度变化，不会因为环境温度的大幅波动出现材质脆裂或者软化变形的问题。托盘侧壁的厚度是渐变设计的，靠近底部承载区的壁厚更厚，往上靠近顶部堆叠配合区的壁厚做了适度减薄，在保证整体结构强度的前提下，控制了原材料的用量，也让整个托盘的成型周期更短，适合批量注塑生产。插件和托盘的配合间隙控制在合理范围，插拔的时候不需要太大的力度，操作人员单手就能完成插件的拆装，同时间隙也不会过大导致插件在使用过程中晃动，每个腔室的内部承托面做了细微的防滑纹理处理，放置在腔室内的物料不会因为托盘倾斜出现滑动，纹理的深度控制在0.3毫米以内，不会因为纹理过深积存污渍，方便日常的清洗维护。
