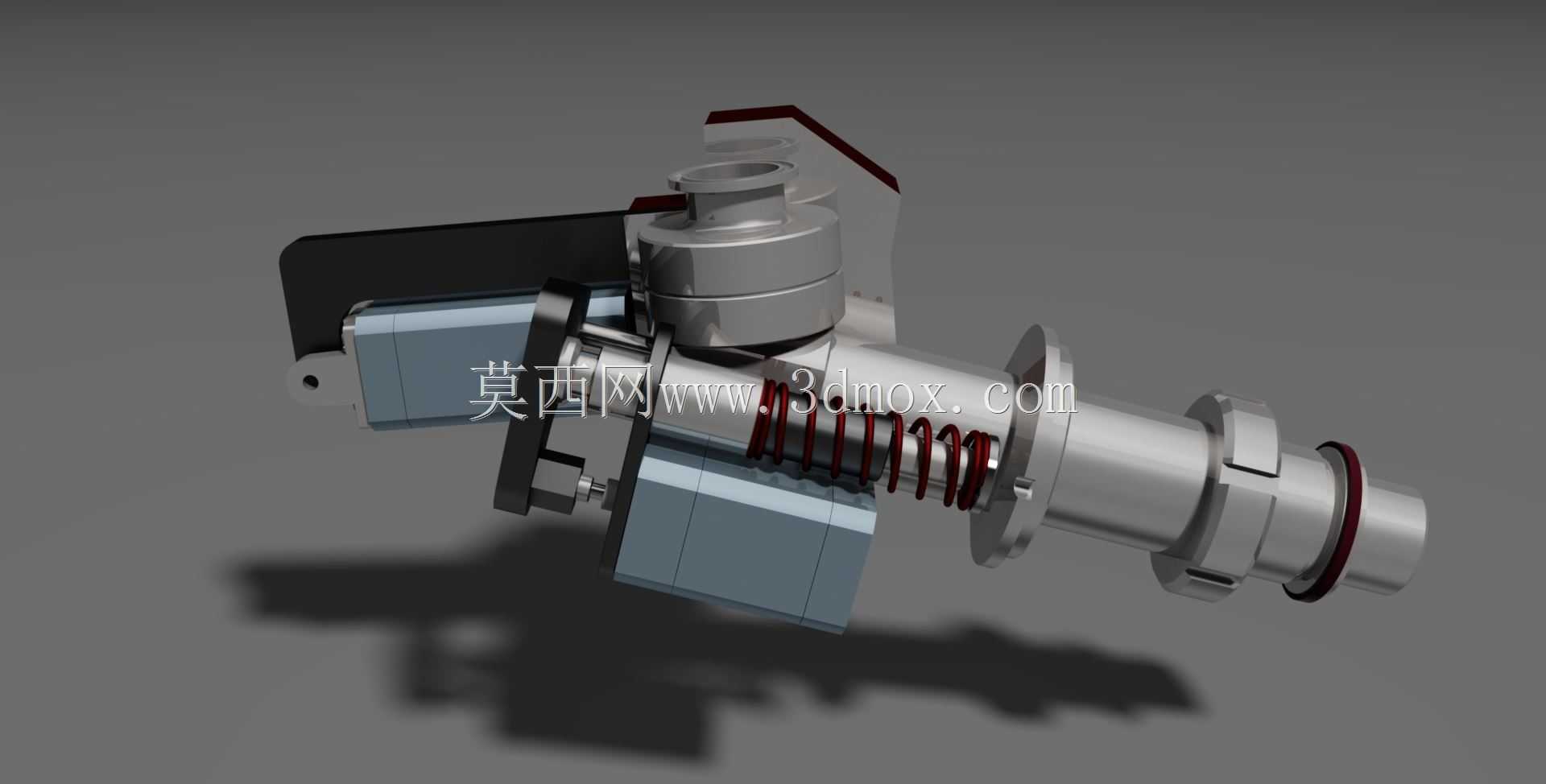

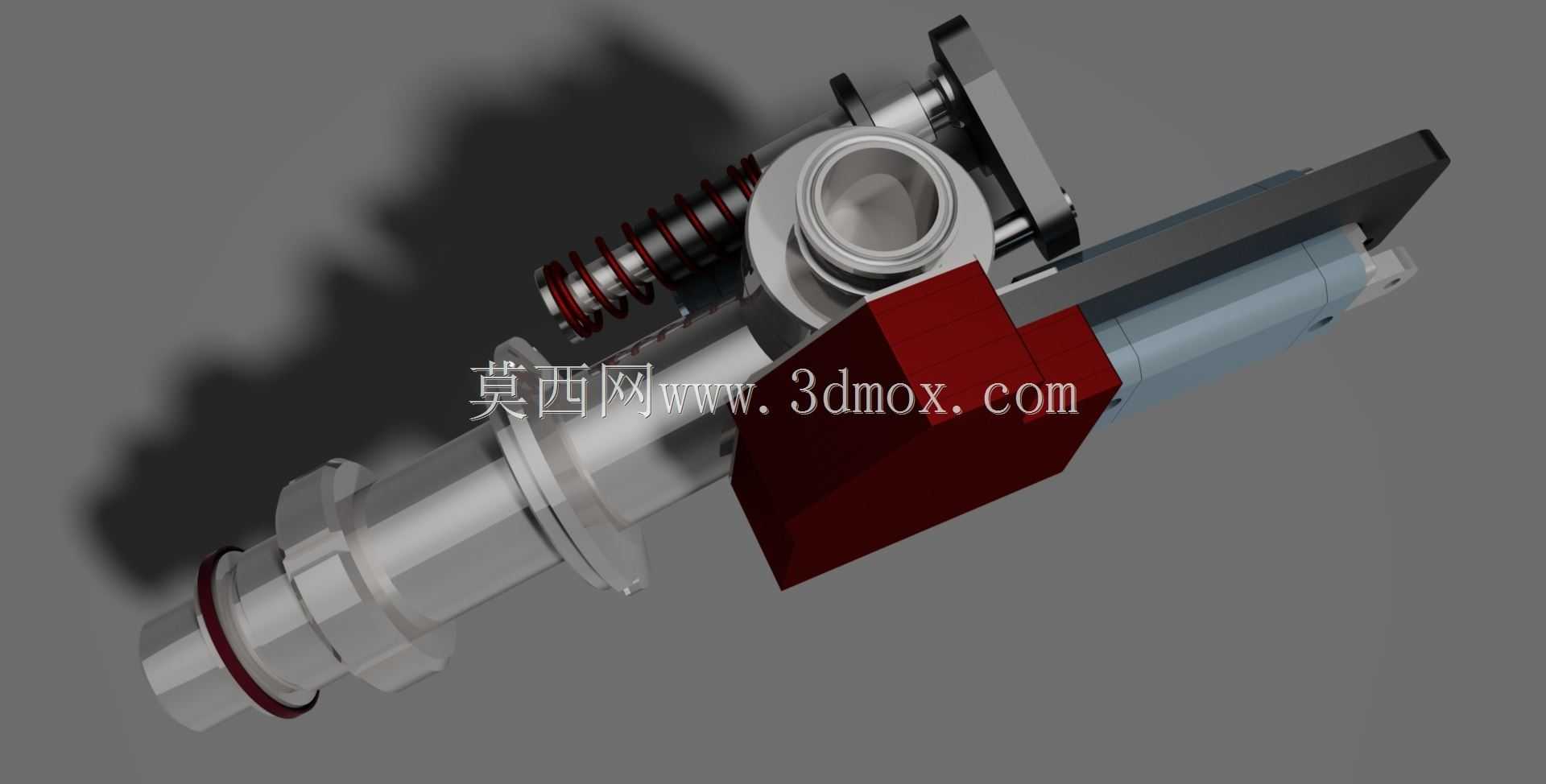

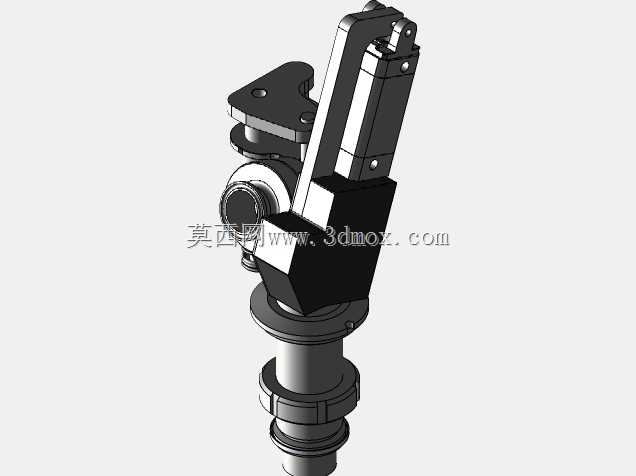

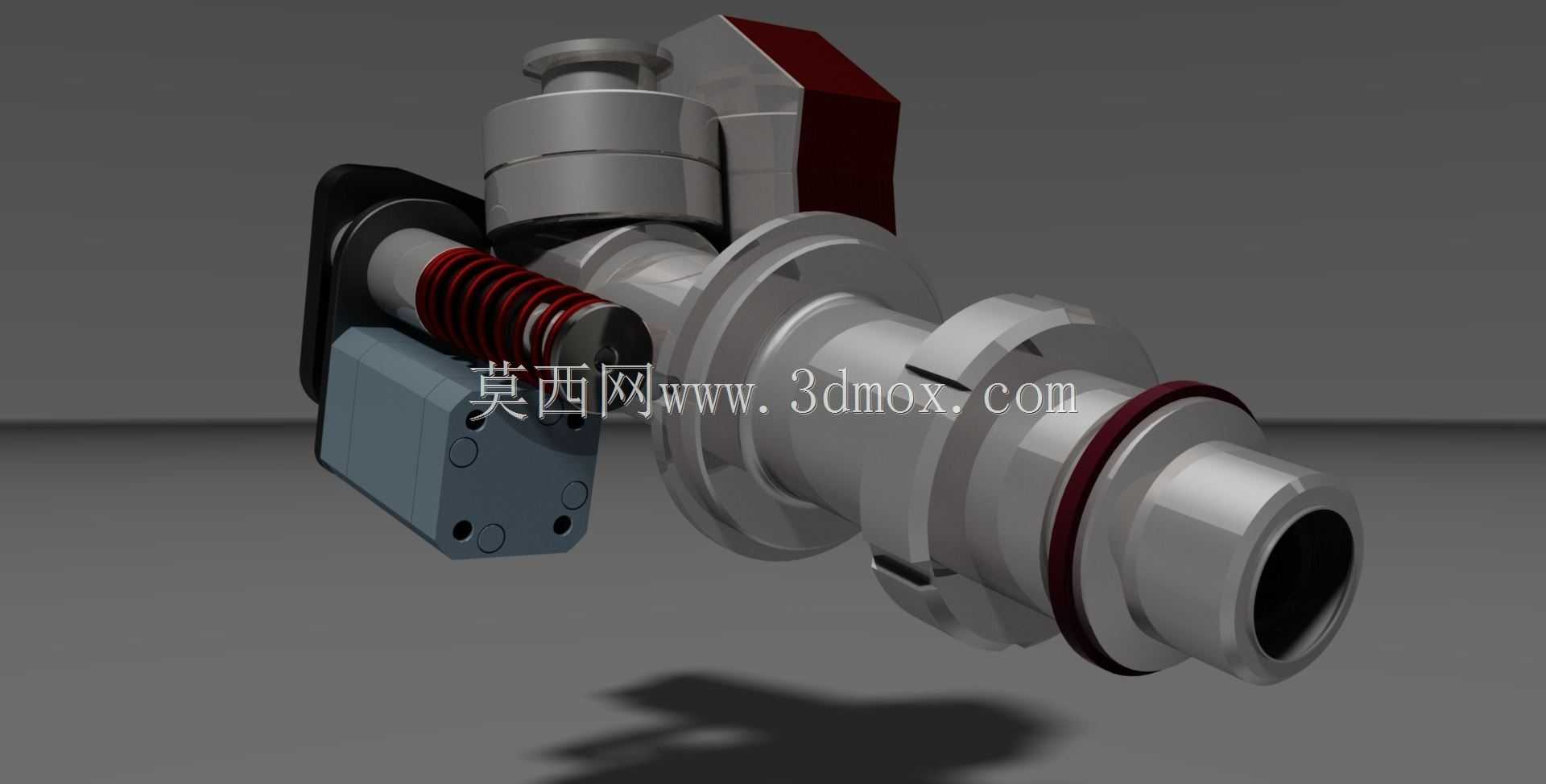

高精度灌装执行头结构设计

这款灌装执行头是面向液态物料定量灌装工序开发的核心执行部件，主要应用于食品饮料、日化洗护、医药制剂等行业的自动化灌装生产线，可适配常压、微压等多种灌装工况，能够完成从低粘度的水剂、酒类到中等粘度的酱料、乳液类物料的精准灌装作业，是整台灌装设备中直接接触物料、决定灌装精度与生产效率的关键组件。从功能特性来看，该结构集成了流体通断控制、灌装行程限位、密封防滴漏三大核心功能，主体流道采用同轴式布局，物料从上部接口进入后沿中心通道向下输送，侧部搭载的驱动单元可控制阀芯的启闭行程，配合弹簧复位结构能够实现灌装动作的快速响应，阀芯端部设置的多层密封圈可在灌装截止时完全阻断流道，避免灌装结束后出现物料滴漏污染包装容器的问题，同时流道内壁做了平滑过渡处理，无物料残留死角，既能够减少不同批次物料切换时的清洗工作量，也能避免物料滞留变质影响产品品质。在设计思路上，这款灌装头采用模块化的结构设计思路，将驱动模块、流道主体、密封组件、安装定位结构做了独立拆分，各部件之间通过标准紧固件连接，日常维护时无需拆卸整体安装结构即可快速更换密封件、检修驱动部件，大幅降低了生产线的停机维护时长；结构设计时充分考虑了不同灌装场景的适配性，安装法兰采用标准圆形法兰结构，可适配多数常规灌装机的安装工位，侧部驱动单元采用对称式布局，既保证了整体结构的受力平衡，也避免了单侧突出结构与生产线其他部件产生运动干涉。从安装边界与尺寸适配来看，该灌装头整体采用细长型同轴布局，主体轴向长度适配常规灌装工位的升降行程范围，最大外径处可适配口径30mm以上的包装容器灌装作业，安装法兰的连接孔位采用通用环形排布设计，无需额外加工转接板即可直接固定在灌装机的升降支架上；流道的进出口接口采用标准管螺纹设计，可快速对接物料输送管路，侧部驱动单元的外接线路预留了足够的走线空间，不会随灌装头的升降动作产生线路拉扯问题。在实际生产线运行中，这款灌装头可配合生产线的容器检测、定量输送系统实现联动，当包装容器到达灌装工位时，灌装头随升降机构下行至容器内部指定位置，驱动单元带动阀芯开启，物料沿中心流道注入容器，达到设定灌装量后阀芯快速关闭，随后灌装头抬升完成单次灌装循环，稳定运行状态下可有效保证灌装量误差控制在极小范围内，同时防滴漏结构可避免物料污染容器外壁，减少后续擦瓶工序的工作量，适配中高速自动化灌装生产线的连续作业需求。
