Desouter HP2 7SJ弹簧平衡吊结构设计

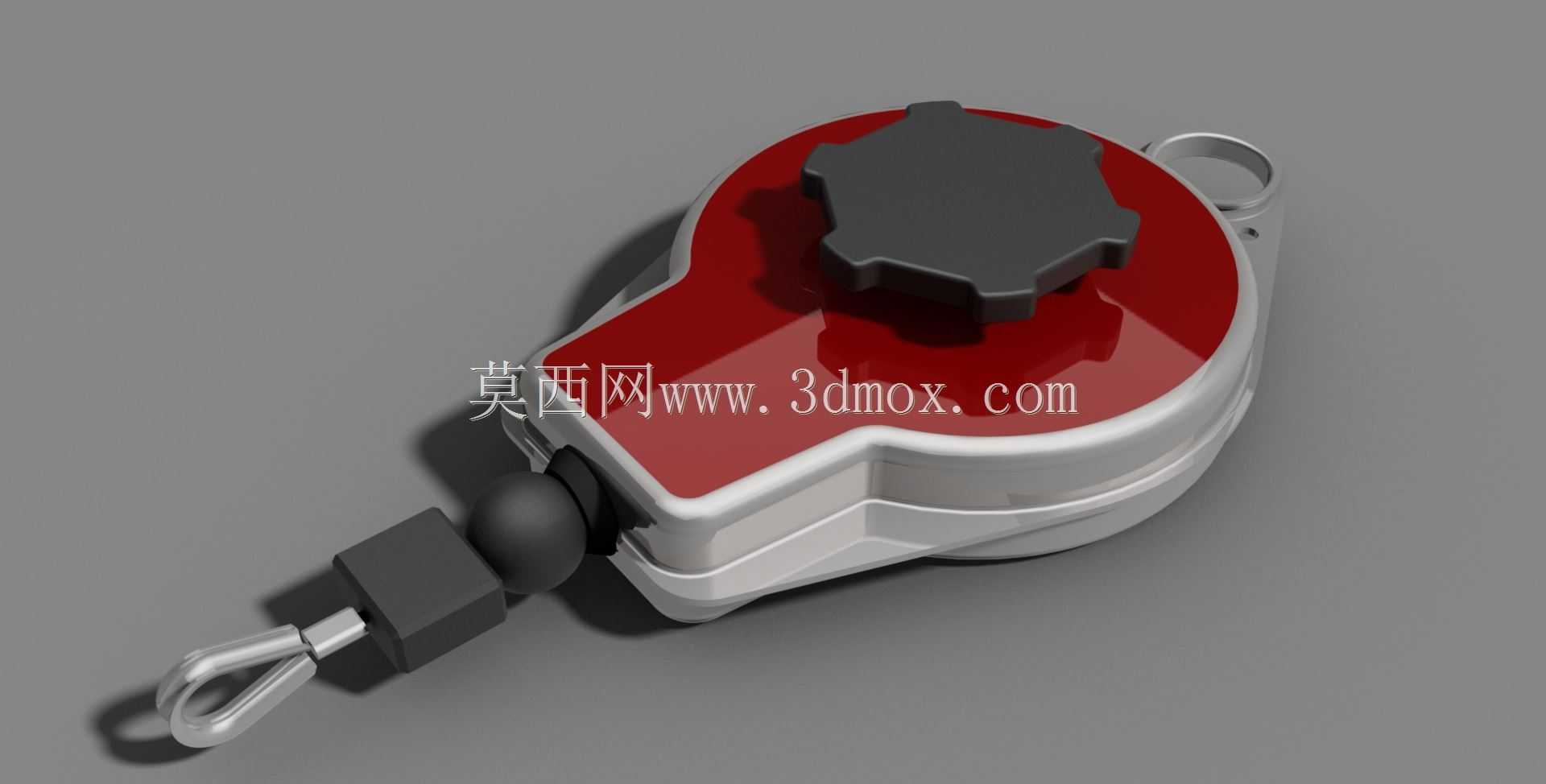

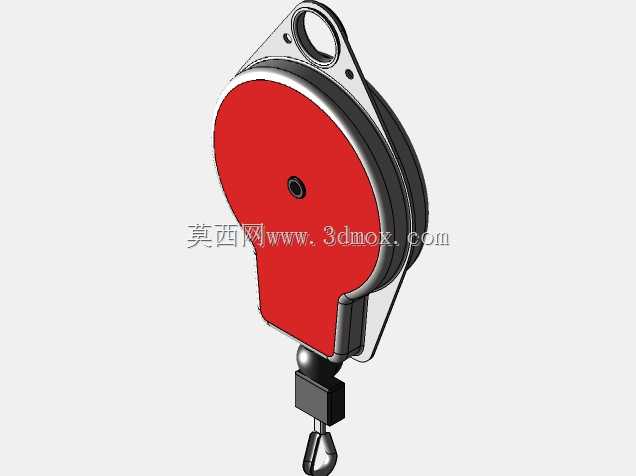

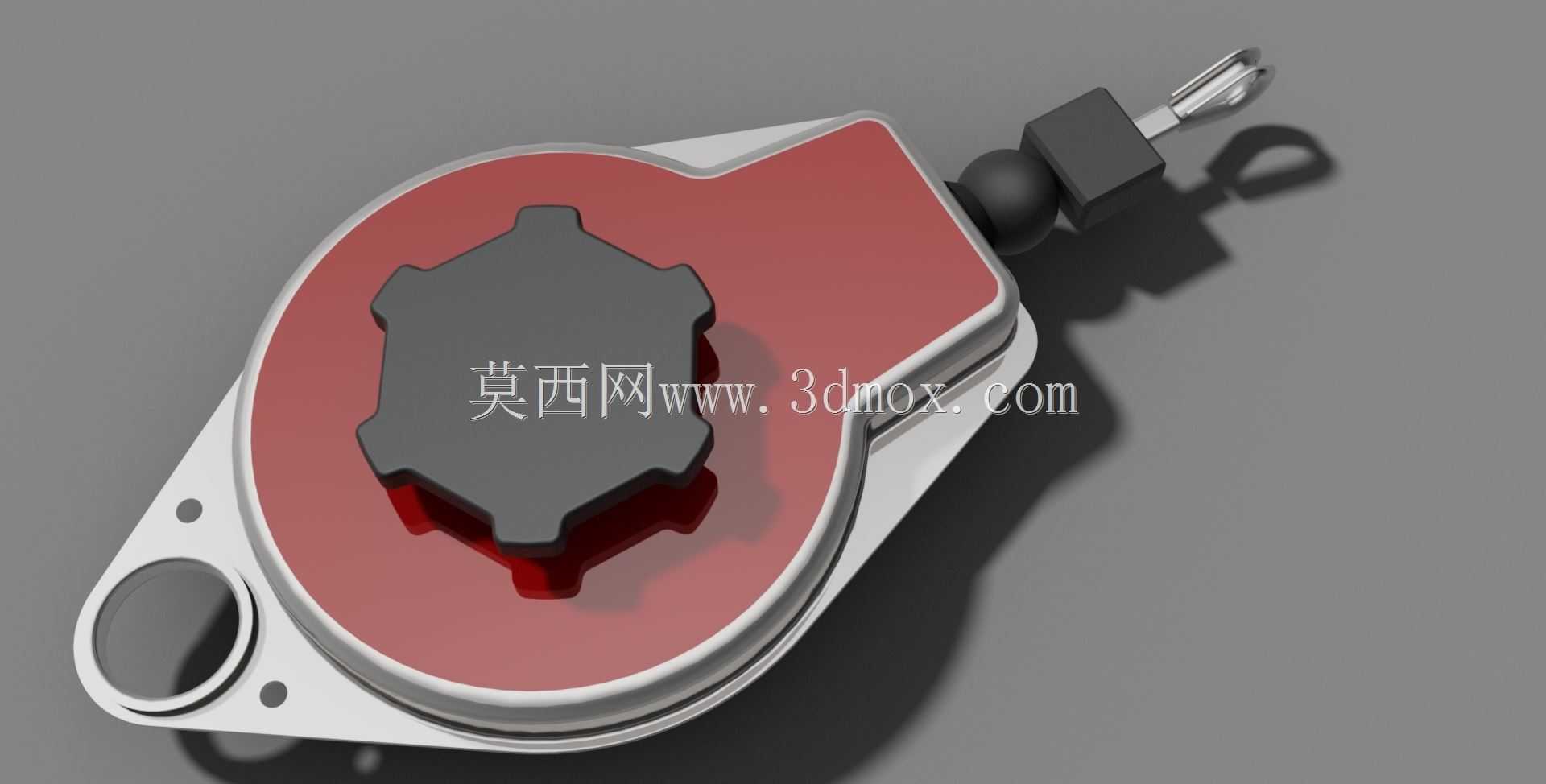

这款吊挂式平衡装置主要面向产线工位的工具吊挂作业场景，在汽车装配、五金加工、电子组装这类需要长时间手持气动或电动工具作业的工位上，它能抵消工具自身重量，大幅降低作业人员的操作负荷，减少长时间持重带来的职业劳损。从结构设计来看，主体采用卷簧储能的核心结构，外壳做了异形轮廓的包覆设计，红色端盖既做结构防护也能在车间复杂环境里起到醒目的识别作用，顶部的吊耳结构做了双安装孔设计，既可以通过吊环悬挂在工位上方的导轨或横梁上，也能通过螺栓直接固定在工位架的指定点位，适配不同的工位布局需求。出线端做了导向限位结构，能避免钢索收放过程中出现偏磨、卡滞的问题，底部的挂钩结构做了防脱设计，挂载工具后不会因为工位晃动出现工具脱落的风险。设计过程中优先考虑了钢索收放的阻尼一致性，卷簧的储能曲线匹配常用工位工具的重量区间，作业人员拉动工具时能做到随拉随停，松手后工具能稳定停在当前作业高度，不会出现回弹过快或者下坠的问题。外壳的轮廓做了圆弧过渡处理，没有尖锐的外凸棱角，避免车间作业过程中剐蹭操作人员或者周边管线，侧面的密封结构能阻挡车间内的金属碎屑、粉尘进入卷簧腔体，延长内部结构的使用寿命。安装边界上，顶部悬挂点位需要预留足够的垂直行程空间，钢索的伸出长度覆盖常规工位的作业高度范围，安装时需要保证悬挂点的承重能力匹配装置加挂载工具的总重量，侧向预留的空间不需要太大，因为整体壳体厚度较薄，并排布置多个同类型装置时不会出现空间干涉。这类平衡装置在实际产线应用中，除了吊挂拧紧枪、打磨机这类手持工具，也可以用来吊挂小型工装夹具、检具，在一些需要频繁取放小型重物的工位上，能有效提升作业效率，降低操作强度。结构上的分体式端盖设计也方便后期维护，出现卷簧疲劳或者钢索磨损的情况时，不需要整体拆解装置就能完成易损件的更换，降低产线的维护成本。
