简易四孔平板式合页铰链三维结构设计

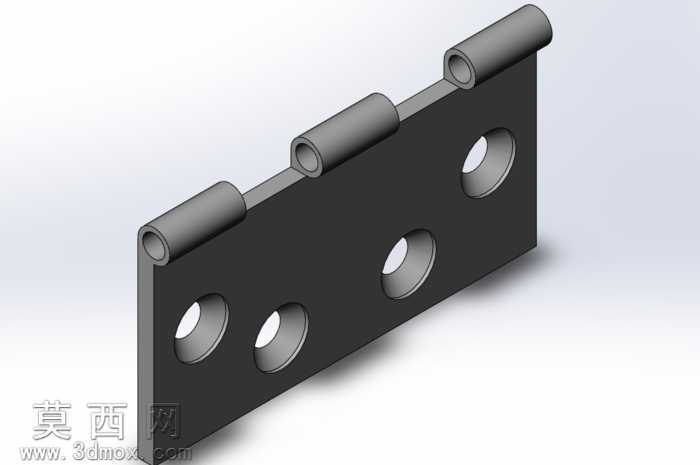

本作品为简易平板式铰链的三维参数化模型，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分铰链的核心功能结构再逐步整合完成整体设计。建模阶段首先绘制铰链主体平板的基准草图，以矩形轮廓为基础，精准定位四个安装通孔的圆心位置，通过拉伸凸台命令生成平板基体，再对四个安装孔执行拉伸切除操作，孔位采用等距排布设计，保证安装时受力均匀，避免局部应力集中。随后构建铰接卷管结构，三个同轴的卷管沿平板侧边等距排布，卷管的内孔直径保持统一，确保铰接销轴可以顺畅穿入，卷管与平板主体的衔接处做了平滑过渡处理，建模时通过圆角命令优化衔接曲面，既消除了尖锐棱角提升工艺合理性，也避免了后续渲染时出现生硬的折角光影。材质配置阶段，为模型赋予了哑光黑色金属材质，模拟冷轧钢冲压成型后的表面喷塑处理效果，调整材质的粗糙度参数至合适区间，还原五金件表面细腻的漫反射质感，同时为卷管内孔设置了略深的金属色泽，区分不同加工面的视觉差异。渲染环节采用柔和的工作室环境光，搭配主辅双光源布局，主光源从斜上方投射，突出平板表面的平整质感与孔位的轮廓立体感，辅光源从侧方补光，弱化卷管下方的死黑阴影，让整体结构的细节清晰呈现。结构设计上，该铰链采用单页带三卷管的结构形式，可与对应带双卷管的配合页组合，穿入销轴后实现绕固定轴线的转动功能，四个安装孔可适配自攻螺丝或机丝螺丝，用于将铰链分别固定在门框与门扇、或其他需要实现铰接开合的构件上，整体结构简洁无冗余，加工工艺性好，适合批量冲压生产，转动间隙控制合理，既保证开合顺畅无卡滞，也不会出现过大的旷量影响连接稳定性。设计过程中充分考虑了五金件的实际使用场景，平板厚度、卷管壁厚、孔径尺寸均参考常规民用门窗铰链的通用参数设置，保证模型具备实际生产参考价值，可直接用于相关产品的结构验证、装配干涉检查，也可作为教学演示案例用于基础机械结构的讲解。
