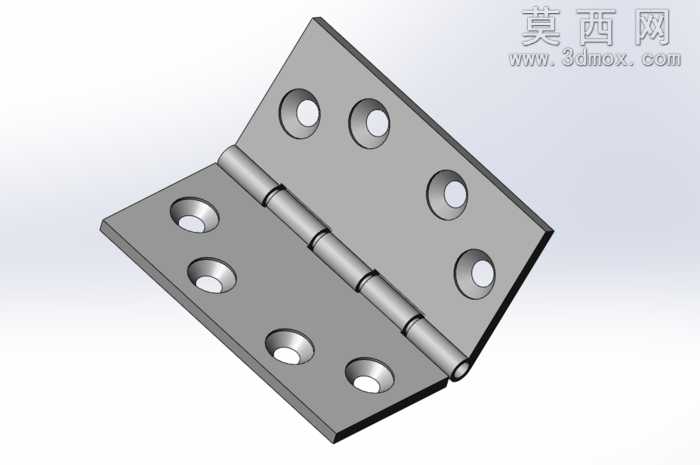

标准平开式金属合页全铰链结构设计

本作品为常规平开式全铰链三维建模作品，建模过程严格遵循民用五金合页的通用生产尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先对铰链的核心功能结构进行拆解，将整体拆分为左右两片合页页片、中心铰接销轴、销轴限位结构三个独立建模单元，每个单元均先绘制二维草图再通过特征操作生成实体。页片部分采用拉伸凸台命令生成基础板件轮廓，再通过拉伸切除完成沉头安装孔的制作，所有安装孔的孔位间距、沉头深度、孔径参数均匹配市面通用的M4/M5规格自攻螺丝安装需求，孔位做了等距对称排布，保证安装后受力均匀。中心铰接部分采用同轴心配合完成装配，销轴与页片的卷边筒之间预留了合理的转动间隙，既保证铰链开合过程顺滑无卡顿，又避免间隙过大导致的页片晃动松旷问题。材质渲染阶段，为页片与销轴统一赋予了冷轧钢哑光金属材质，调整材质的粗糙度、金属度参数还原普通冲压五金件的真实质感，没有添加多余的镀层、抛光效果，贴合民用门窗合页的常规出厂外观。结构设计上，页片边缘做了微小的倒角处理，既避免锐边带来的安装划伤风险，也还原了冲压五金件的去毛刺工艺特征；卷边筒采用分段式结构，将长筒拆分为三段等长的短筒分别与左右页片连接，相比整段卷边结构，分段式设计既降低了冲压加工的工艺难度，也能减少长销轴转动时的摩擦阻力，提升铰链的开合使用寿命。建模过程中对所有配合关系做了干涉检查，确认开合0-180度全行程内无结构干涉，转动副的配合约束完全模拟真实合页的转动逻辑，可直接用于门窗装配的运动仿真演示，也可作为五金件结构设计的参考模板使用。
