可调节角度站立式绘图工作立台

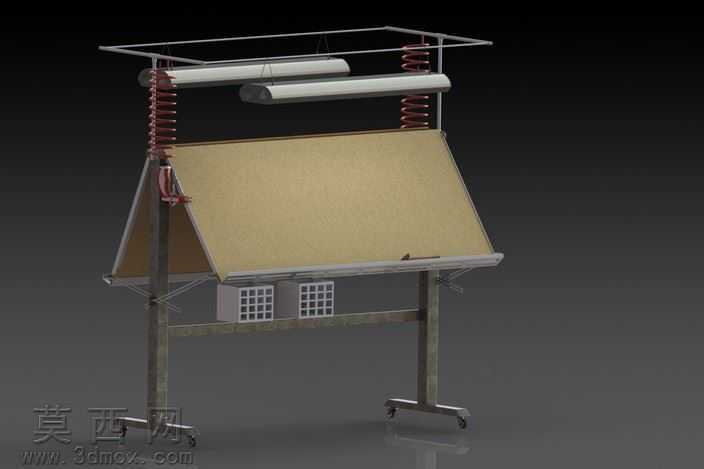

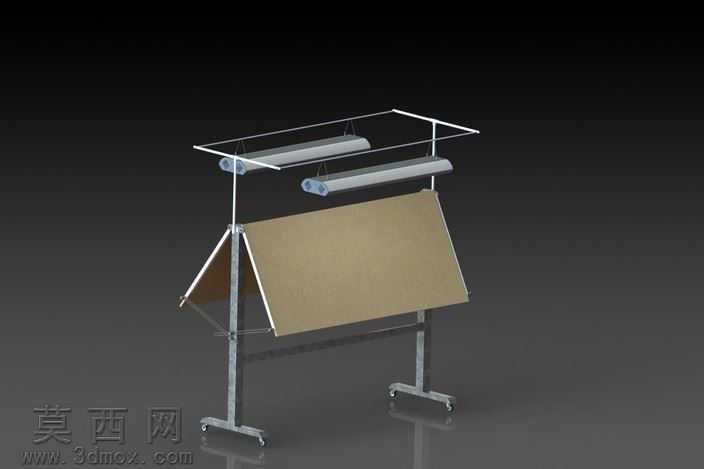

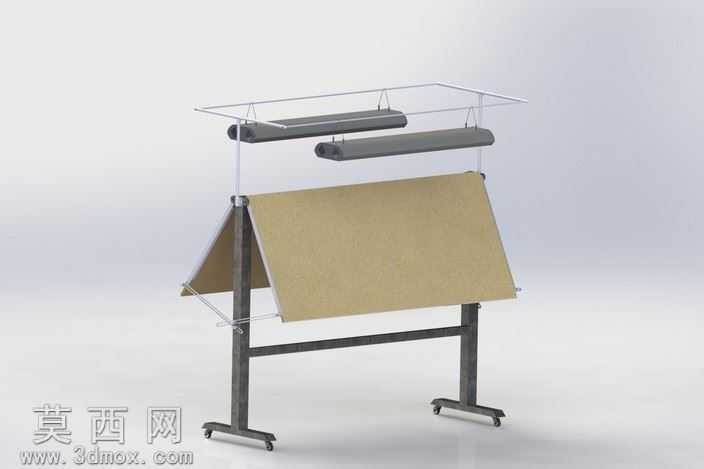

本作品为站立式作业绘图工作立台的三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了立台的全部功能结构与外观细节。建模阶段首先从整体框架入手，搭建可移动的金属支撑底架，底架底部配置四个万向脚轮，实现工位的灵活移动与位置调整，支撑立柱采用金属方管结构，预留了角度调节的铰接与锁止结构，确保台面可根据作业需求调整倾斜角度，适配站立绘图、手工操作等不同作业场景的姿态需求。台面部分采用高密度板材的材质表现，还原了绘图作业台面的平整哑光质感，台面边缘设置了挡条结构，防止作业过程中图纸、工具滑落。台面上方搭建了顶部照明支架，支架通过两侧的弹簧阻尼结构与主框架连接，可实现高度与角度的微调，支架上搭载两根长条形荧光照明灯，建模时还原了灯具的外壳、发光面细节，材质上区分了金属灯架、磨砂透光罩的不同质感，确保照明区域可完整覆盖作业台面。台面下方设置了两个格栅式储物格，可用于放置小型绘图工具、耗材，建模时还原了格栅的镂空结构与塑料材质的哑光质感。渲染阶段采用写实渲染流程，为金属支撑结构赋予做旧金属材质，表现工业设备的使用质感，为台面赋予浅米色哑光板材材质，为弹簧部件赋予亮面金属材质，为脚轮赋予橡胶与金属结合的材质，通过光影设置突出结构的层次感，清晰展现各部件的连接关系与功能逻辑。设计思路围绕站立作业的人体工学需求展开，摒弃传统坐姿工作台的固定结构，通过角度可调的台面设计适配不同身高使用者的站立作业姿态，顶部集成的照明结构无需额外配置桌面灯具，节省作业空间，底部脚轮设计满足车间、设计室不同场景的工位移动需求，整体结构兼顾实用性与工业设计美感，所有活动部件的连接结构均在建模中完整还原，可直接用于结构验证、场景展示等用途。
