带滚柱轴承与润滑结构的十字万向接头

　　在船舶甲板操纵机构、工业传动联轴系统、重载万向传动装置的设计选型环节，这类集成滚柱轴承与润滑储脂结构的十字轴构件，是解决相交轴间扭矩传递、补偿轴系安装偏差的核心零件。不同于简易冲压成型的十字轴结构，该构件的轴颈端直接集成满装滚柱轴承单元，省去了额外加装轴承套的装配工序，轴系的同轴度公差更容易在装配环节得到保证，尤其适合安装空间紧凑、轴系偏角动态变化的传动场景。

　　从结构设计逻辑来看，十字轴的四个轴颈采用等径对称布局，轴颈根部做了大圆弧过渡处理，避免应力集中导致的交变载荷下疲劳断裂，基体采用不锈钢材质加工，表面配合面做镀金耐磨处理，既可以适应海洋高盐雾、工业潮湿环境的防腐蚀需求，也能降低轴承滚道的摩擦系数，减少长期运转的磨损量。滚柱采用密排满装设计，相比带保持架的滚针轴承，满装结构能在相同轴颈直径下承载更大的径向载荷，应对传动过程中频繁出现的冲击载荷，比如船舶舵系传动、矿山设备联轴节这类载荷波动大的工况，不会出现滚柱卡滞、保持架碎裂的故障。

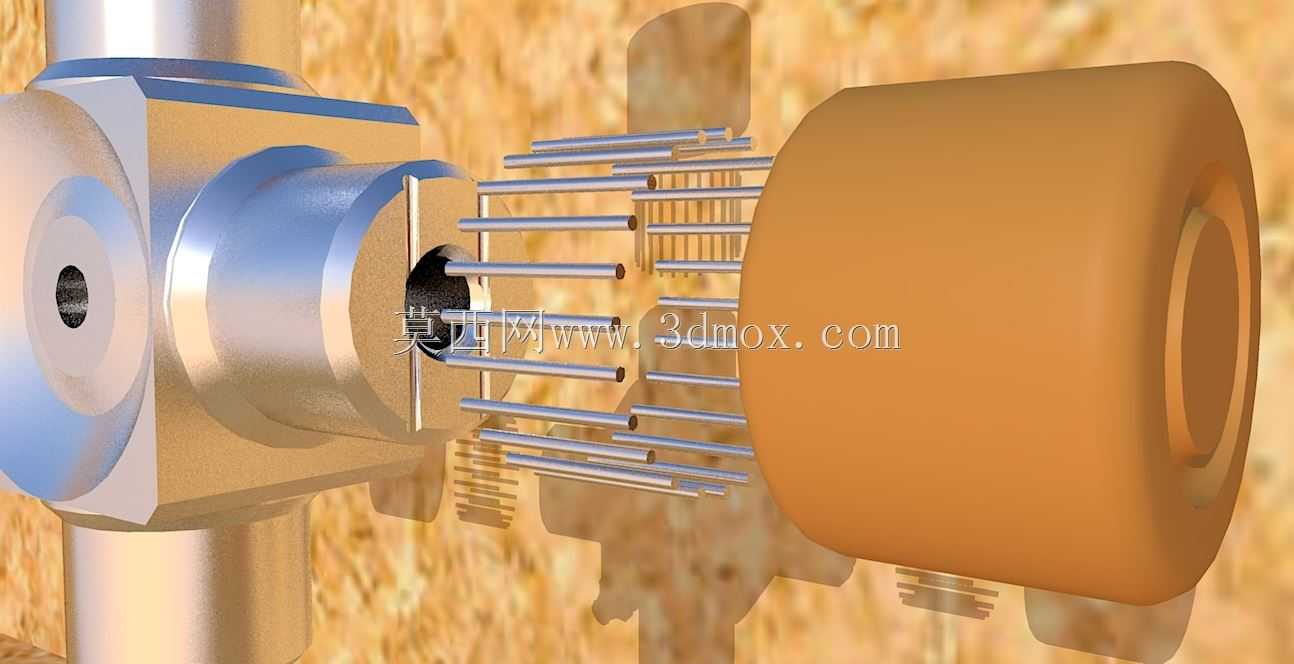

　　润滑脂的储油腔直接集成在轴承端盖内侧，端盖与轴颈端面采用间隙密封配合，不需要额外加装密封圈，运转过程中储脂腔内的润滑脂会随着轴承转动产生的温升缓慢渗流到滚柱与滚道的配合面，形成持续的油膜，维护周期相比普通油脂润滑的十字轴延长三倍以上，适合长期连续运转、不便频繁停机维护的传动系统。安装边界上，该十字轴适配的万向节叉开口尺寸与轴颈长度做了匹配设计，轴颈端面的定位槽可以和端盖的卡扣结构直接卡合，不需要额外的螺栓紧固或者卡簧定位，装配时只需要将滚柱排预装到轴颈上，压入万向节叉的轴承孔后扣合端盖即可完成装配，装配效率比传统卡簧定位结构提升40%以上。

　　实际应用中，这类十字轴可以适配两轴最大夹角15度到25度的动态偏摆工况，传动过程中转速波动小，不会出现普通十字轴在大偏角下的传动卡顿问题，滚柱与轴颈滚道的配合间隙控制在微米级，空程回差极小，既可以用在重载的工程机械传动系统，也能满足精密操纵机构的传动精度要求。设计建模时需要重点关注轴颈根部的过渡圆角参数、滚柱的直径公差分组、储脂腔的容积计算，圆角过小会导致应力集中系数过高，滚柱公差分组过大会导致载荷分布不均，储脂腔容积过小则无法满足长周期润滑的需求，建模过程中对轴承配合面的形位公差做了严格定义，轴颈的圆柱度、同轴度公差都按照精密传动级别的要求设定，保证加工装配后的实际运转性能符合设计预期。
