趸船钢筋骨架结构三维设计作品

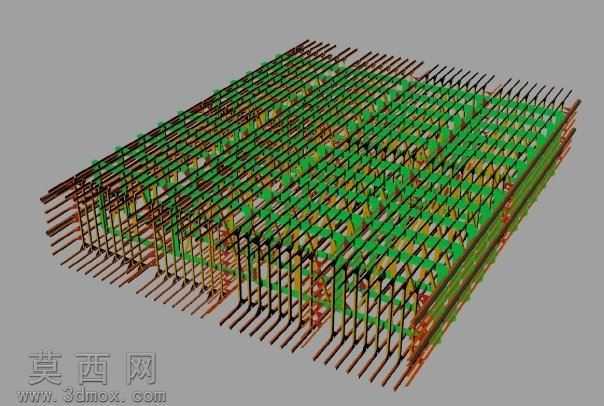

本作品为趸船主体钢筋骨架结构的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先依据趸船的船体结构受力特点，拆分出底板、侧板、甲板、纵横隔舱等不同结构分区的钢筋排布逻辑，对每一类钢筋的走向、弯折角度、排布间距、搭接长度都做了精准的参数化定义，确保模型完全符合水工钢筋混凝土结构的设计规范要求。建模阶段采用分层构建的思路，先搭建船体的整体轮廓基准面，再依次布设底层受力主筋、横向分布筋、纵向架立筋、箍筋以及边角部位的加强构造筋，不同类型的钢筋分别赋予差异化的材质表现：主筋采用深棕金属质感材质，分布筋与架立筋采用醒目的绿色金属材质，通过色彩区分让不同功能的钢筋层级一目了然，避免结构展示时出现视觉混淆。模型完整还原了钢筋节点处的绑扎搭接细节，包括纵横钢筋交叉位置的排布顺序、端部弯钩的标准弯折弧度、转角区域的加强筋加密排布，所有结构细节都按照实际施工的配筋要求还原，没有做简化省略。渲染阶段采用均匀的漫反射光照环境，搭配浅灰色中性背景，避免多余光影对结构展示造成干扰，通过正交视角配合适度的透视角度，让观看者可以清晰观察到钢筋骨架的三维空间排布关系，既可以看到表层钢筋的网格排布密度，也能透过网格间隙看到内部纵横隔舱位置的钢筋拉结结构。整个设计思路围绕水工趸船的结构受力需求展开，钢筋的排布完全匹配趸船在水域停泊时承受的浮力、波浪冲击力、系缆力等荷载传递路径，主筋沿主要受力方向连续布设，分布筋垂直于主筋固定位置，箍筋承担剪力作用，构造筋补强边角薄弱区域，完整呈现了钢筋混凝土趸船从结构配筋设计到三维可视化呈现的全流程逻辑，模型结构严谨，细节完整，可用于配筋施工交底、结构受力模拟演示、水工结构教学展示等场景。
