多通路集成式流体换向连接结构

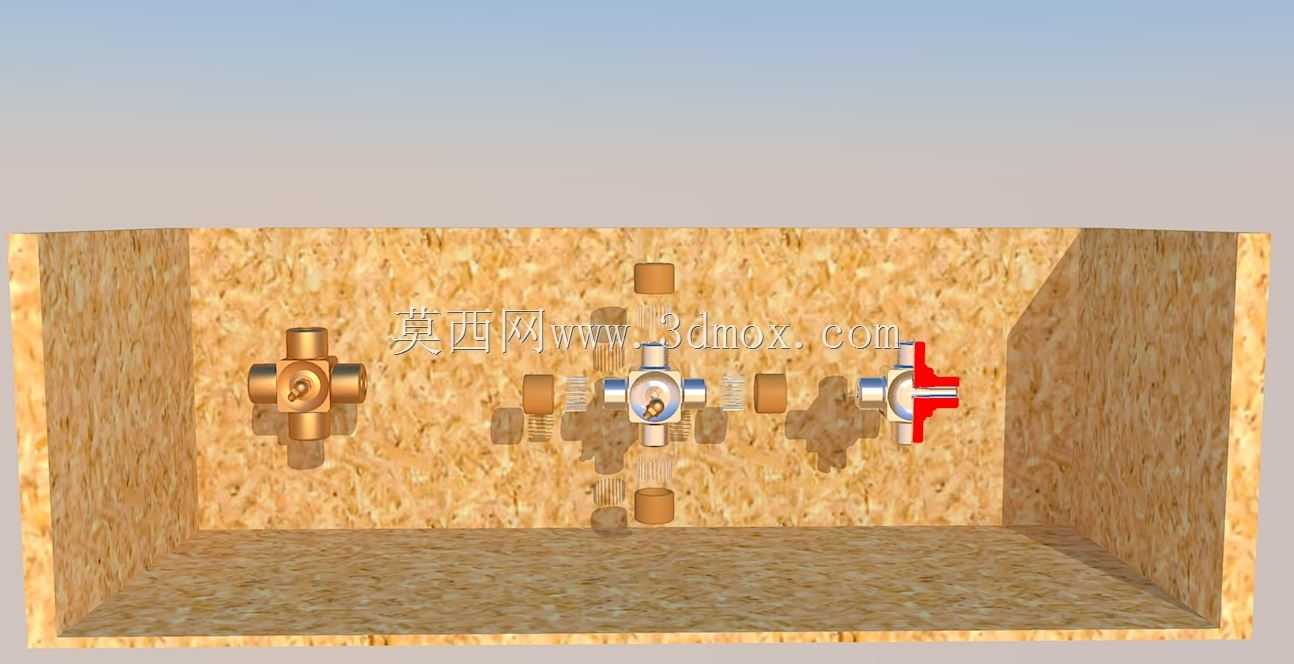

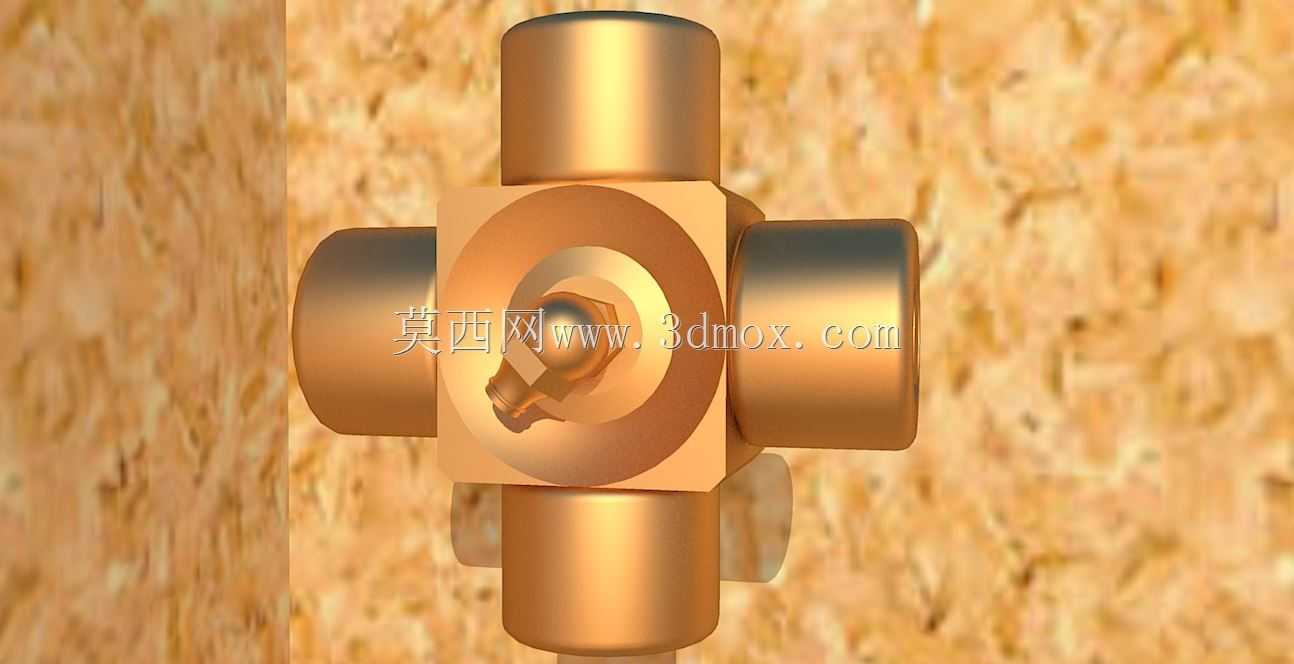

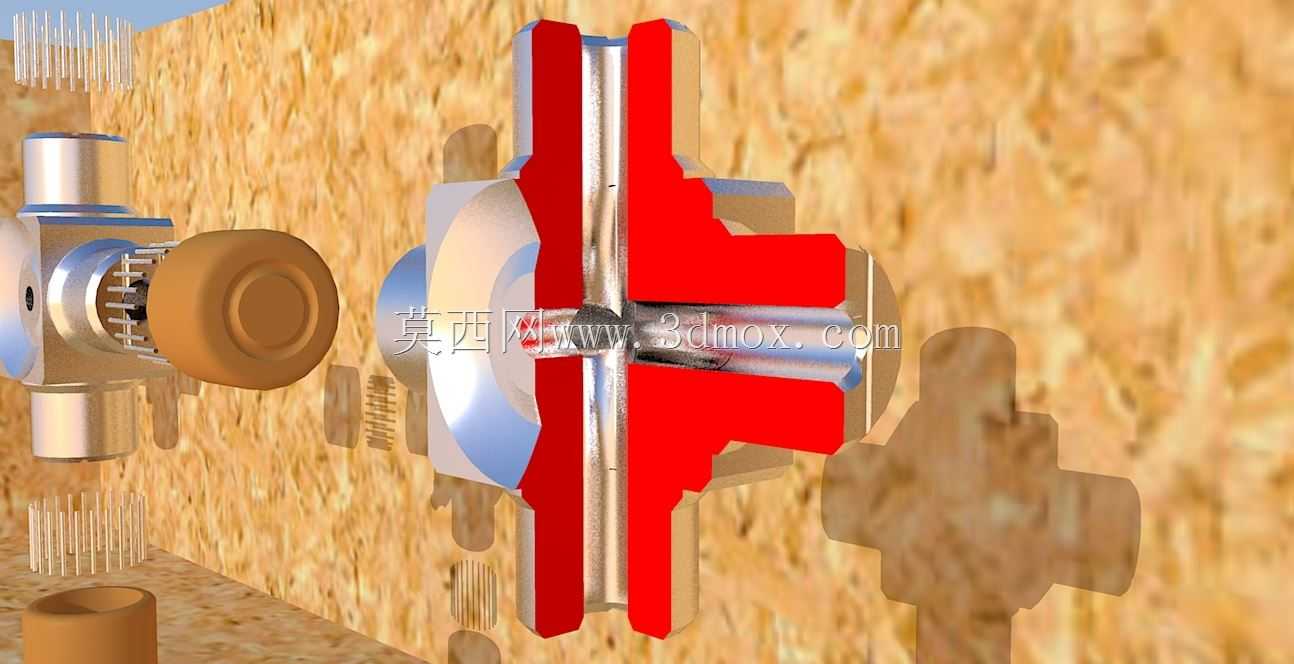

　　这套多通路流体连接结构，核心解决的是多支路流体管路系统里的流向切换、支路通断控制需求，在小型液压试验台、实验室气路分配台、小型化工配料管路这类场景里，这类集成式结构比零散拼接的单阀组能省出近40%的安装空间，也能减少接头拼接带来的泄漏点。从结构拆解来看，主体采用十字形通腔作为基础载体，四个方向的接口都预留了标准管螺纹安装位，接口端面做了1.5mm深度的密封槽，适配O型圈或者平垫密封，安装时不需要额外缠绕生料带，靠端面压紧就能实现静密封，能承受1.6MPa以内的流体压力，适配水、液压油、低压惰性气体这类常规介质。

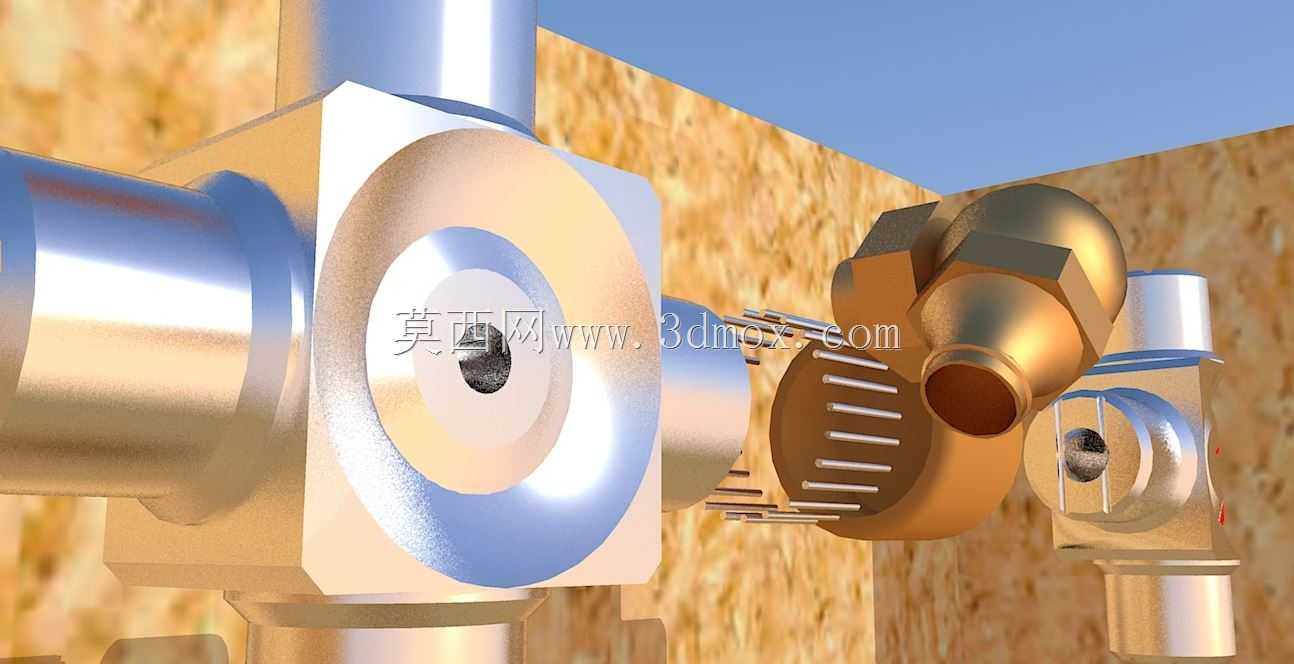

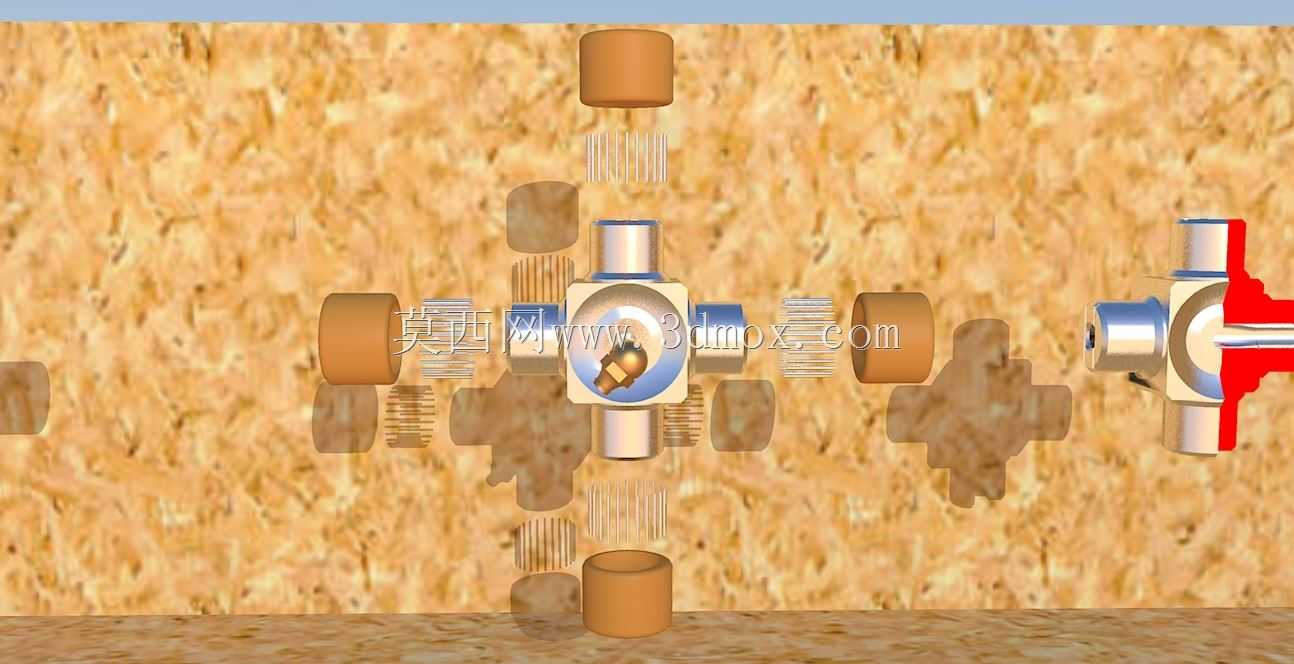

　　阀芯部分采用锥面密封结构，安置在十字腔的中心位置，四个方向各对应一组顶推式阀芯组件，每个阀芯尾部都配置了等刚度圆柱螺旋压缩弹簧，弹簧的预压缩量设置在3mm，保证非工作状态下阀芯靠弹簧力紧紧压在主体的密封锥面上，实现对应支路的常闭截断。当需要接通某一方向的支路时，从对应接口外侧施加轴向推力，克服弹簧力推动阀芯向内移动，锥面脱离密封座，流体就能从中心腔进入对应支路，推力撤销后弹簧自动复位，支路重新截断，这种结构不需要额外的锁紧机构，靠弹簧力就能维持密封状态，响应速度能控制在0.2秒以内，适合频繁通断的工况。

　　设计过程中特意将四个接口的中心高做了统一，所有接口的轴线都处于同一水平面，安装时不管是水平固定在安装板上还是垂直布置，都不会因为重力影响导致阀芯偏磨，密封锥面的粗糙度要求达到Ra0.8，加工时需要先精车再做滚压处理，避免锥面出现划痕导致内泄。阀芯和主体腔的配合间隙控制在0.02-0.03mm之间，间隙太小会导致阀芯卡滞，尤其是介质里带有少量杂质的时候容易堵死，间隙太大又会出现流体从阀芯和腔壁的缝隙串流的问题，这个间隙值是经过多轮磨损试验验证的，在常规清洁度的流体工况下，连续动作10万次不会出现卡滞或者串流问题。

　　安装边界方面，整个结构不含外接管路的最大外轮廓尺寸控制在120mm×120mm×80mm，四个接口的外螺纹采用G1/4标准管螺纹，安装时每个接口需要预留至少30mm的操作空间，方便管路接头的拧紧操作，主体底部预留了两个M6的安装孔，孔距为60mm，可以直接固定在厚度5mm以上的安装板上，不需要额外做支架。和传统的多个两通阀拼接的方案相比，这套集成结构的内部流道做了圆弧过渡，没有直角拐角，流体经过时的压力损失能降低30%左右，尤其是在小流量供气、供油的场景里，不会因为流道拐角产生紊流，流量稳定性更好。

　　在实际选型适配的时候，要注意这套结构的弹簧刚度是按照1.6MPa工作压力匹配的，如果用在压力超过2MPa的工况里，需要更换刚度更大的弹簧，否则会出现流体压力顶开阀芯导致意外泄漏的问题；如果用在负压工况里，要核算弹簧力是否足够克服负压产生的吸附力，避免阀芯被吸开导致支路误通。另外阀芯的密封锥面可以根据介质特性更换不同材质的密封件，输送腐蚀性介质的时候可以换成聚四氟乙烯密封垫，输送油性介质的时候用丁腈橡胶垫就可以满足密封寿命要求，日常维护只需要定期拆开端盖清理阀芯表面的杂质，更换磨损的密封件即可，不需要整体更换结构，维护成本比集成式电磁阀组低很多，适合预算有限、控制逻辑简单的多支路流体系统使用。
