无菌化学品输送用消毒阀结构设计

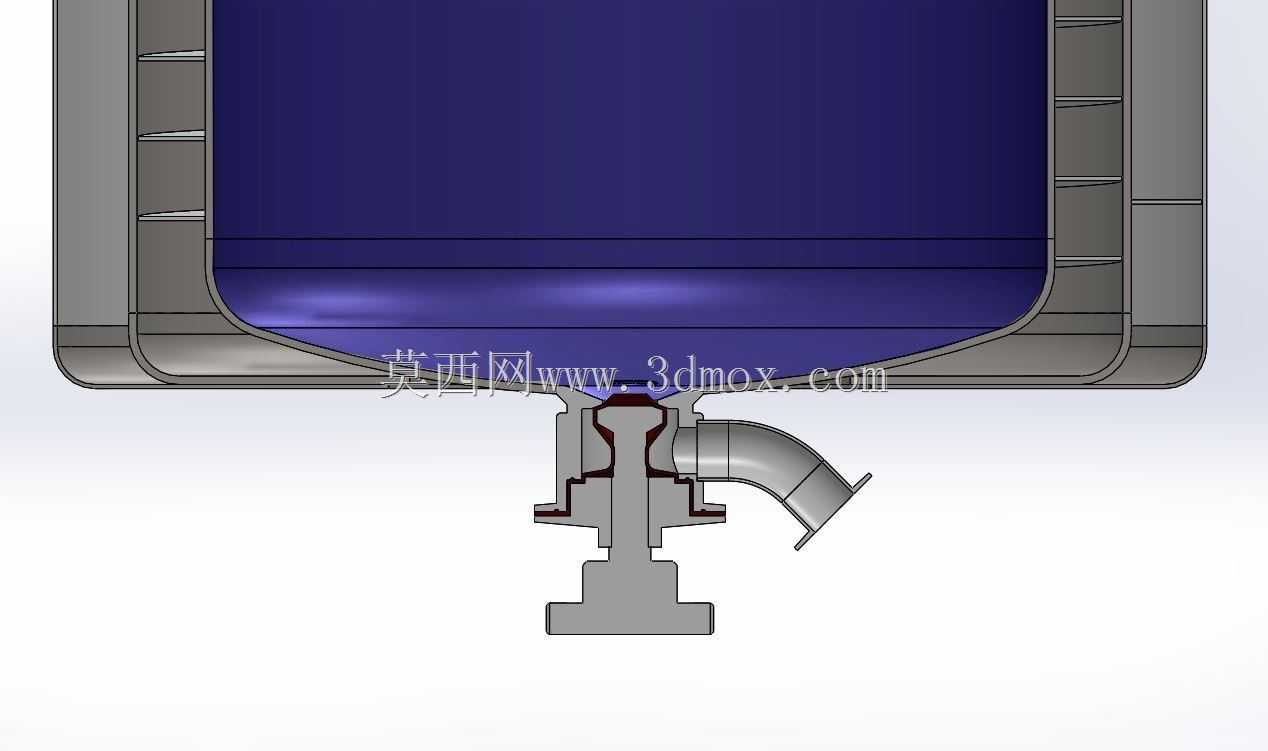

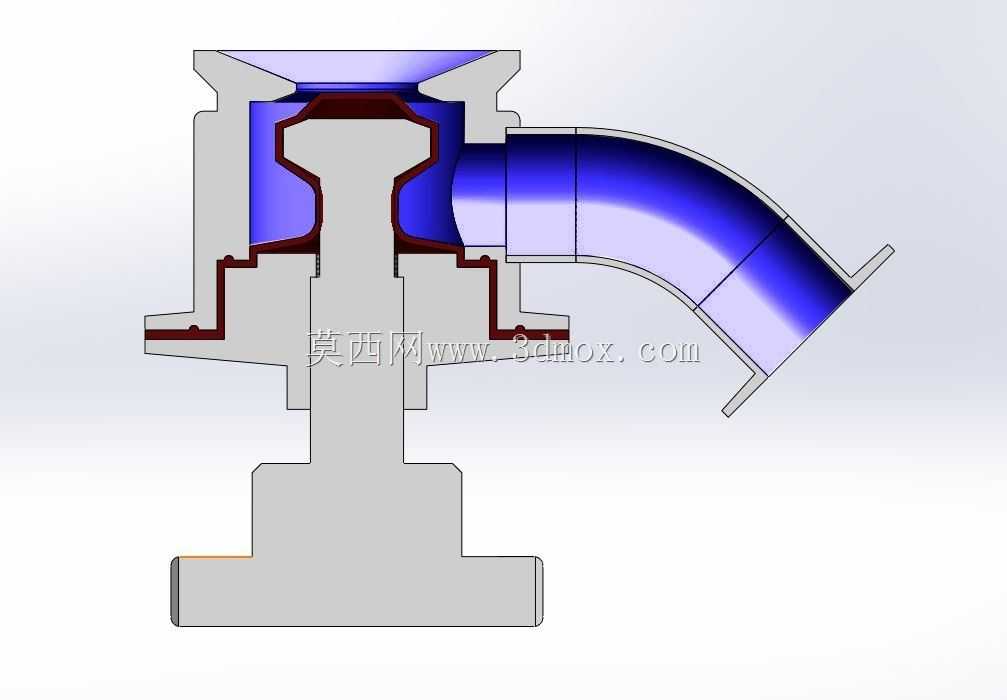

　　在精细化工、生物制药、食品级流体输送的管路系统中，这类无菌消毒阀常被布置在物料支路的末端、取样点位或是介质换向节点，承担着管路通断控制、无菌隔断、在位消毒辅助的核心作用，区别于普通工业阀门，其结构设计全程围绕无滞留、易清洁、无卫生死角的核心要求展开，避免物料残留引发的菌群滋生、交叉污染问题。从剖面结构能清晰看到，阀体内腔采用全圆弧过渡设计，没有常规阀门常见的直角凹槽、螺纹外露的腔体结构，介质流经的通道全程平滑，曲率变化均匀，即便输送高粘度的化学试剂、无菌药液，也不会在腔体内形成流动死区，配合在位清洗、在位消毒的工艺要求时，清洗液、高温蒸汽可以完整冲刷所有过流表面，无需拆解即可完成灭菌作业。阀芯部分采用锥面密封配合弧面导流的结构，

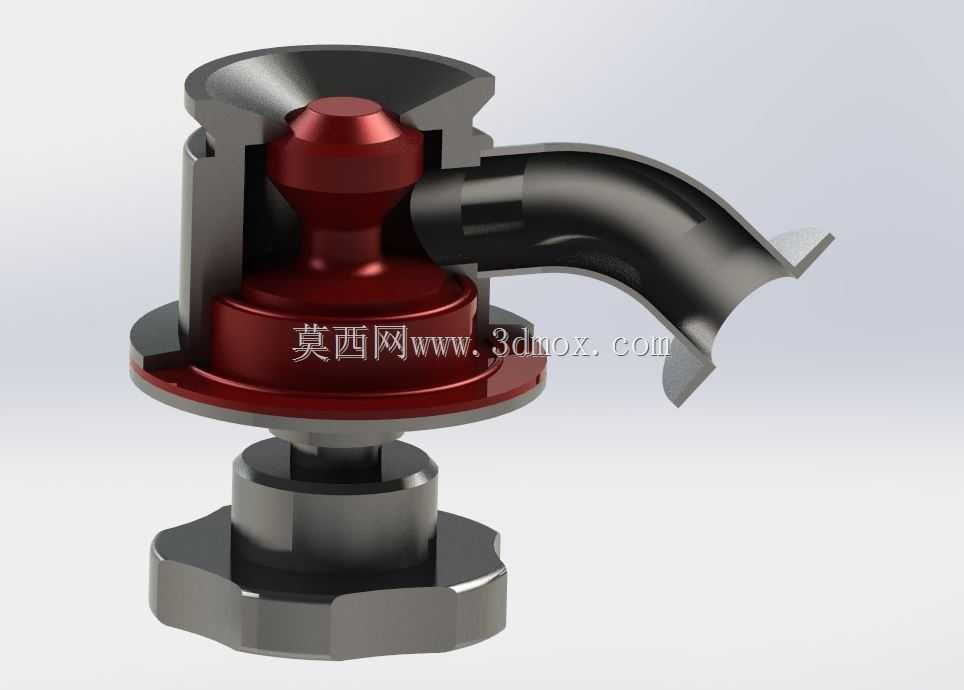

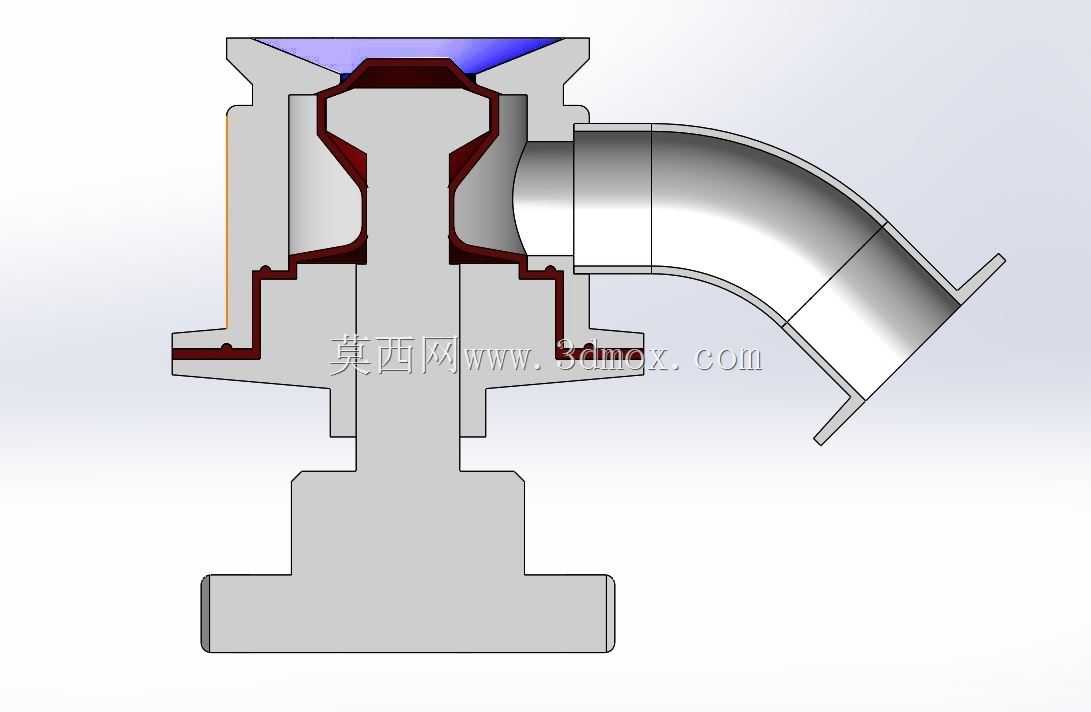

　　上部的锥状密封头在阀杆带动下垂直升降实现通断，密封面采用线性接触的密封形式，相比平面密封具备更小的启闭力矩，同时密封副的接触压强更均匀，长期频繁启闭也不会出现密封面磨损不均导致的内漏问题；阀芯下部的导向结构采用一体式轴套导向，导向段长度与阀杆直径的比值控制在1.5倍以上，避免启闭过程中阀芯出现偏摆，保证密封面每次闭合都能精准对位，不会出现偏磨导致的密封失效。侧出的弯管流道采用大曲率半径的圆弧设计，弯管的转弯半径是通径的2.5倍以上，既降低了介质流经时的局部阻力损失，也避免了直角转弯处形成的物料沉积，弯管末端的连接法兰采用凸面密封结构，对接时可以和配套管路的快装卡箍直接配合，安装时无需额外调整对中，适配卫生级管路的快装连接标准。

　　底部的六角结构是手动操作的受力部位，也可以适配气动执行器的连接接口，手动操作时可以用普通扳手直接卡合完成启闭，不需要定制专用工具，六角结构的上方设置了轴封结构，采用多层唇形密封叠加的设计，既可以阻止阀杆升降时将外界的污染物带入阀腔，也可以避免管路内的腐蚀性介质顺着阀杆间隙向外泄漏，密封件的安装槽采用开放式设计，更换密封件时不需要完全拆解阀体，只需要将阀杆提升到最高位置即可完成密封件的更换，大幅降低了现场维护的工作量。从安装边界来看，这类阀门的整体轴向尺寸紧凑，侧出流道的中心高度与底部安装面的距离控制在常规卫生级阀门的标准尺寸范围内，可以直接替换同通径的现有无菌阀，不需要重新调整管路的支撑位置；阀体的过流部件金属部分采用抛光处理，

　　表面粗糙度达到卫生级要求，和介质接触的部位没有外露的螺纹、销钉等容易积留物料的结构，所有连接位置都采用无缝焊接后再做表面抛光处理，消除了焊接缝隙带来的卫生隐患。在实际工况应用中，这类阀门可以耐受常规的化学消毒剂腐蚀，也能承受120摄氏度以上的高温蒸汽消毒工况，在无菌化学品分装、药剂输送支路、纯化水系统的点位控制中，相比普通球阀、闸阀，其无滞留的结构特性可以大幅降低管路系统的消毒频次，减少消毒试剂的消耗量，同时也能避免不同批次物料输送时的交叉污染问题。设计过程中需要重点关注的是阀腔的流道同心度，阀芯密封面与阀杆轴线的垂直度公差需要控制在0.02毫米以内，否则闭合时密封面单侧受力会快速磨损，导致阀门在使用周期内提前出现内漏；另外侧出弯管与主阀体的焊接位置需要做圆滑过渡处理，焊后需要打磨抛光至与周围曲面完全顺滑，不能有任何的凸起或是凹陷，否则会成为物料残留的点位，破坏整个管路的无菌性能。
