钻孔开槽优化型通风制动盘三维设计

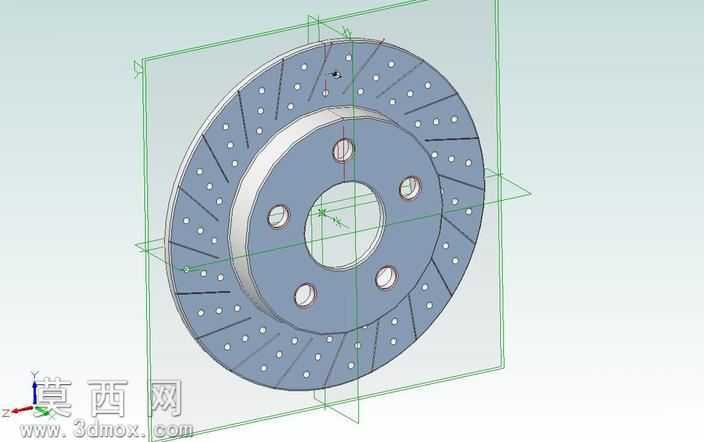

本作品为经过钻孔开槽结构优化的固体制动盘三维设计模型，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循汽车制动部件的实际生产设计规范，从基础回转体特征搭建开始，先完成制动盘基础盘体、中心安装凸台、轮毂定位孔、周向安装螺栓孔的基础特征构建，保证各安装位的尺寸匹配度符合常规乘用车制动系统的装配要求。在基础盘体特征完成后，设计人员针对固体制动盘的性能短板开展结构优化设计：首先在盘体摩擦环带区域规划均匀排布的钻孔阵列，所有钻孔沿盘体周向等角度分布，径向方向按照散热气流的流通路径设置多排错位排布的孔位，钻孔的孔径、孔深经过参数化调试，既保证钻孔可以有效打散制动过程中摩擦片与盘体接触产生的气膜、水膜，提升湿滑工况与连续制动工况下的摩擦系数稳定性，又不会过度削减盘体的结构强度，避免制动过程中出现盘体开裂的风险。除钻孔结构外，设计人员还在摩擦环带表面添加了径向分布的沟槽结构，沟槽沿盘体径向呈一定角度倾斜设置，能够在制动过程中快速刮除摩擦片表面磨下的碎屑，避免碎屑夹在摩擦副之间造成盘体异常磨损，同时沟槽可以引导散热气流快速流经盘体内部，提升制动盘的热交换效率，降低连续制动后的热衰退幅度。材质设置方面，模型为盘体赋予了常规灰铸铁制动盘的金属材质参数，还原了铸铁材质的哑光金属质感，安装端面做了精加工面的材质区分，钻孔与沟槽的边缘做了符合实际加工工艺的倒角处理，避免出现尖锐直角的工艺不合理结构。整体设计围绕提升制动性能、降低盘体自重两个核心目标展开，在保留固体制动盘结构强度高、制造成本低优势的基础上，通过钻孔与沟槽的组合结构，弥补了传统实心制动盘散热差、排屑弱、水滑效应明显的缺陷，模型的所有结构特征都保留了完整的参数化建模历史，可以根据不同车型的装配需求快速调整盘径、安装孔位、钻孔密度、沟槽参数，适配不同的制动系统设计需求，可用于汽车制动系统的结构教学、性能仿真分析参考以及相关零部件的设计方案验证。
