涂装车间工艺布局阶段结构设计方案

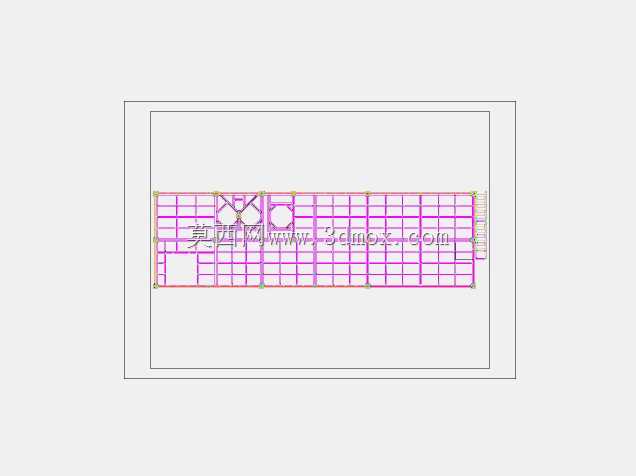

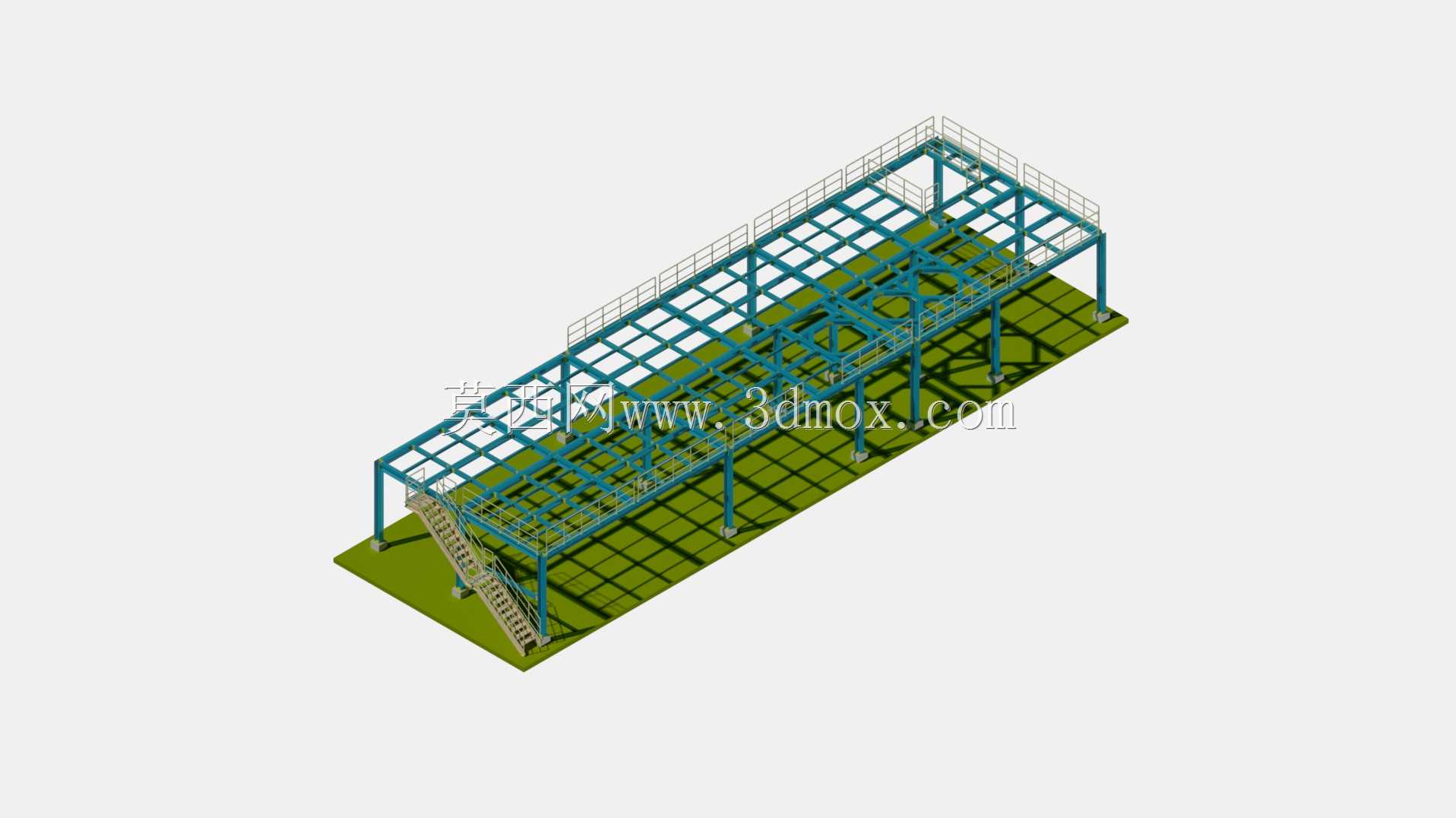

　　这套结构方案针对涂装车间的全流程生产排布做了落地化设计，核心是解决长流程涂装作业中各工序的空间衔接、工位边界划分与结构承载匹配问题。从平面布局的网格划分能看到，整体采用长条形贯通式排布，适配连续通过式涂装生产的动线需求，避免工件转运过程中出现交叉折返，减少无效搬运路径。结构主体采用模块化钢格构排布，每个网格单元对应独立的工位承载区域，可根据前处理、电泳、喷涂、流平、烘干、强冷、下件等不同工序的设备尺寸、作业空间需求做灵活调整，格构的节点位置预留了设备安装的固定点位，不需要后期在主体结构上额外开孔焊接，降低现场安装的改动量。布局中特意预留了不同功能段的宽度差，比如喷涂段因为需要布置喷涂机器人、供漆管路、排风系统，

　　格构单元的横向跨度比普通输送段大20%，同时在结构侧边预留了管路桥架的安装空间，避免工艺管线与输送系统、工件通行空间产生干涉。前处理段的结构单元做了防腐预留设计，对应位置的钢构件表面提前做了耐酸碱涂层的安装基面处理，适配前处理槽体、喷淋管路的安装承重需求，槽体周边的检修通道宽度严格控制在800mm以上，满足日常设备维护、槽液检测的人员通行需求。烘干段的结构排布考虑了炉体保温层的厚度占用，格构内侧预留了150mm的保温层安装间隙，同时在炉体进出口位置预留了风幕装置的安装点位，避免热量外溢影响车间环境。整体结构的安装边界严格适配常规工业厂房的柱距要求，纵向总长度可根据厂房实际跨度做模块化拼接，横向宽度控制在18米以内，

　　不需要额外增设厂房承重柱，降低厂房改造的成本。结构的载荷设计按不同工位的设备重量做了分区计算，输送设备安装区域的单元载荷按每平米500kg设计，重型设备比如烘干炉、电泳槽对应的区域载荷提升至每平米1200kg，避免后期设备安装出现结构沉降问题。布局中还在各工序衔接位置预留了工件缓存段的空间，当某一工序出现短暂停机时，工件可在缓存段临时停留，不会导致整条生产线停线，提升生产连续性。人员操作工位的位置都对应设置了安全通道出口，安全通道宽度不小于1.2米，直接连通车间主通道，满足安全生产的疏散要求。结构的格构节点采用标准化连接设计，所有构件均可在工厂预制完成后运输到现场组装，不需要现场大量焊接作业，缩短安装周期，

　　同时后期如果需要调整工艺布局，可直接拆解对应单元的构件重新排布，不需要整体拆除重建，适配涂装工艺迭代升级的改造需求。在喷房区域的结构设计中，特意在顶部格构预留了过滤棉框架、送风系统的安装挂点，挂点位置与喷房的送风均流层位置精准对应，避免后期安装送风系统时出现位置偏差导致喷房内气流不均，影响喷涂质量。流平段的结构侧边预留了废气收集管路的安装位置，管路走向沿结构立柱排布，不占用工件通行的净空高度，工件通行的净空高度统一按4.5米设计，可满足常规工程机械零部件、汽车零部件的涂装通行需求，针对超高工件的特殊需求，也可通过调整对应格构单元的立柱高度做定制化适配。下件工位的结构区域预留了移栽机构、质检工位的安装空间，旁边配套预留了工件暂存架的摆放区域，方便喷涂完成的工件下线后临时存放、质检后转运到下一道装配工序。
