工业料浆过滤用梯形槽体过滤装置结构

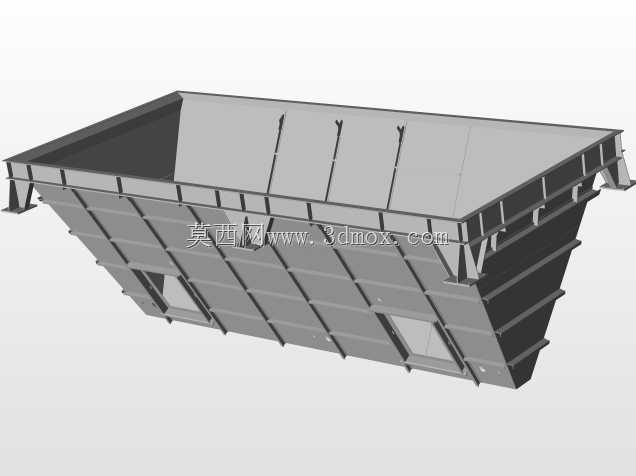

　　该过滤装置采用上宽下窄的梯形敞口槽体结构，整体为焊接式钣金拼装构型，主要应用于矿山选矿、建材生产、化工浆料处理等工况下的固液分离、大颗粒杂质截留环节，可直接对接上游来料溜槽与下游输送管路，作为生产线前端预处理单元拦截料流中粒径超标的块状杂物，避免后续泵阀、筛分设备被大粒径物料卡滞或磨损。从结构设计逻辑来看，槽体上部采用等宽直边法兰边框，边框外侧均匀布置加强筋与安装吊耳，既满足槽体与上部进料溜槽、密封盖板的螺栓对接安装需求，也可作为整体吊装的受力点位，边框内侧设置的竖向加强肋沿槽体长度方向等距排布，抵消满料工况下槽壁受到的侧向物料压力，避免长期承压出现钣金变形。槽体斜壁采用分块拼接的焊接结构，每块壁板外侧都焊接横向与纵向交叉的加强筋，

　　筋板间距根据槽体深度梯度调整，越靠近槽体下部出料区域，筋板排布密度越高，适配下部区域物料堆积压力更大的受力特点，斜壁上预留的两个方形开口为侧装式过滤组件安装位，可根据处理物料的粒径需求更换不同网孔规格的过滤筛板，开口周边焊接加厚安装法兰，通过螺栓压紧密封垫实现筛板的固定，既保证密封性能避免料浆泄漏，也可快速拆卸更换磨损的筛板，降低现场维护的工作量。槽体下部收窄为矩形出料口，可直接对接下游的螺旋输送机、渣浆泵进料口或者集料皮带，出料口周边同样设置加厚法兰边，保证对接处的结构强度，避免料流冲击造成接口变形。从安装边界来看，该装置上部敞口的长宽尺寸适配常规工业溜槽的出料宽度，整体高度可根据现场生产线的竖向空间调整斜壁的倾斜角度，

　　斜壁倾角设置为55度，既保证截留的杂质可沿斜壁滑向侧部排渣口，也避免倾角过小造成物料挂壁堆积。设计过程中针对不同工况的物料特性做了结构冗余，壁板厚度根据处理物料的磨琢性可选，针对磨琢性强的矿浆工况，可在槽体内壁加装耐磨衬板，衬板通过沉头螺栓固定在壁板上，磨损后可单独更换，无需整体更换槽体。槽体两侧的支撑耳座可直接架设在生产线的钢结构支架上，耳座下方设置减震垫，抵消料流冲击造成的设备振动，避免振动传递到周边钢结构支架引发焊缝疲劳。该结构摒弃了传统圆柱形过滤器的进料受限问题，敞口式的上部结构可承接大流量的来料，即使来料中含有大量纤维状、大粒径块状杂物，也不会在进料位置出现架桥堵塞的问题，侧装式的筛板结构可在设备不停机的情况下，

　　通过侧部开口清理筛板上截留的杂物，减少生产线停机维护的时间。在流体走向设计上，料流从上部敞口进入槽体后，沿斜壁向下流动过程中，小于筛板孔径的物料透过筛板从下部出料口进入下一道工序，大于孔径的杂物被筛板截留，沿倾斜的筛板滑向侧部的排渣口定期排出，整个过滤过程无需额外提供动力，完全依靠物料自身重力实现分离，运行过程无能耗，适配大流量连续生产的工况需求。槽体所有焊接位置都做了满焊处理，焊缝打磨平整避免出现应力集中点，所有外露的边棱都做了倒角处理，避免安装维护过程中划伤操作人员，整体结构无复杂的传动部件，日常维护仅需定期检查筛板磨损情况与焊缝开裂情况，运维成本极低。
