工业多锥斗式物料过滤储料钢结构装置

　　该装置主要应用于散料处理生产线的物料预处理环节，常见于砂石骨料加工、粮食仓储转运、矿山选矿、建筑废料回收等作业场景，承担来料过滤分级与暂存中转的核心作用，可衔接上游输送设备与下游称重、包装、破碎或再加工工序，避免大粒径杂质进入后续生产链路造成设备卡滞、磨损加剧等问题。从实际使用逻辑来看，装置上部为敞口接料区域，可直接对接皮带输送机下料端、装载机卸料工位或者管道落料口，来料进入后先经过内置的筛分层完成粒径分级，符合粒度要求的物料顺着锥斗斜面滑落至下部出料口，超径杂物或者结团物料则被截留在筛面，可通过定期清理或者配套的排杂机构排出，实现连续化的物料过滤分选作业。

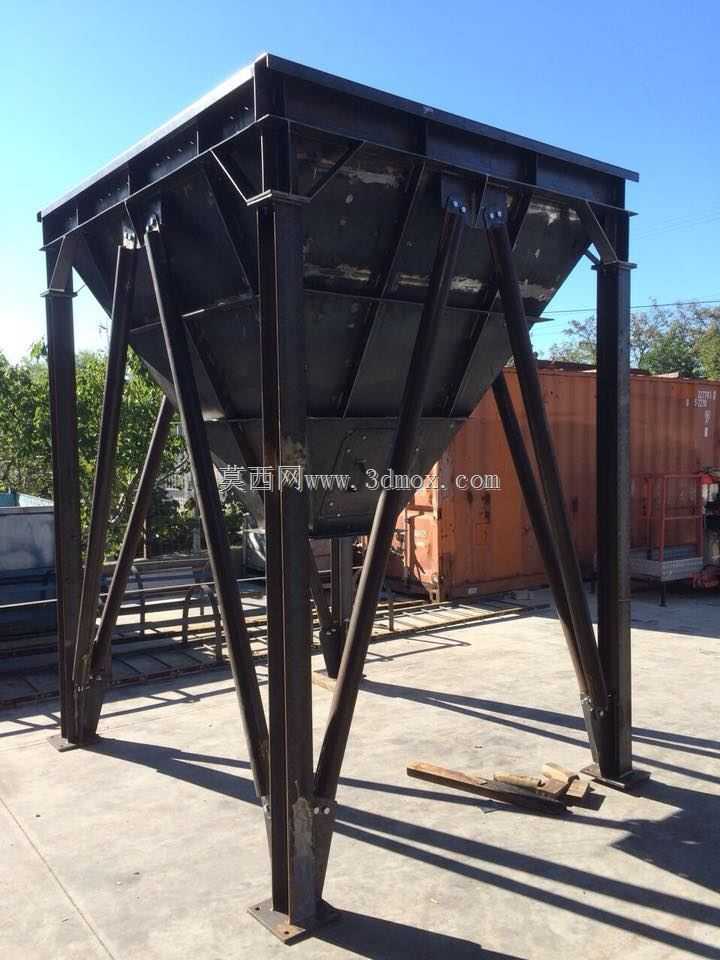

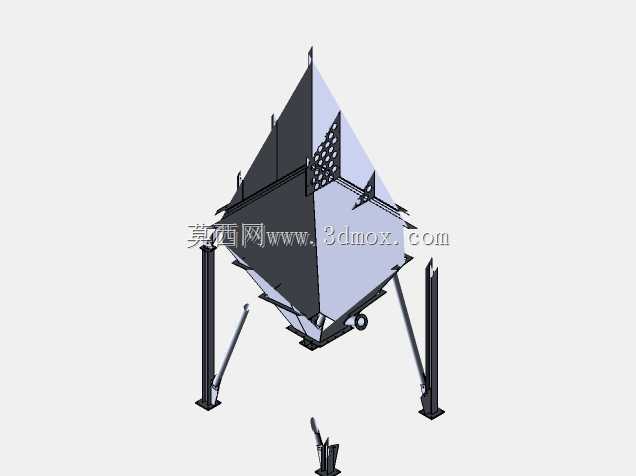

　　整体结构采用全钢制焊接成型，上部为矩形水平承载框架，框架下方设置四个独立的倒锥形料斗，每个锥斗的倾斜角度经过物料安息角测算确定，针对常见的砂石、谷物、粉状工业物料等不同介质，锥面倾角设置在55度至65度区间，可有效避免物料挂壁、架桥堵塞，保证下料顺畅。支撑结构采用多根型钢立柱搭配斜向支撑腿组成空间桁架结构，斜撑与主立柱、上部框架之间采用满焊连接，关键受力节点额外加焊加强筋板，可承受满料状态下数吨甚至数十吨的物料静载荷，同时可抵御卸料时的物料冲击载荷，避免结构出现共振或者变形。

　　设计过程中首先根据现场处理产能确定上部接料口的平面尺寸，常规工况下接料面宽度适配常规皮带输送机的下料落点范围，长度方向可根据并行下料工位数量调整，四个锥斗的出料口尺寸统一匹配下游输送设备的接料口径，可单独配置出料闸门实现单斗独立卸料，也可同步开启实现批量排料。安装边界方面，装置整体为落地式安装，六个支撑腿的底部预设地脚螺栓连接孔，安装时需要预先浇筑混凝土基础，基础平面度误差控制在千分之二以内，保证各支撑腿受力均匀，避免长期偏载造成结构焊缝开裂。上部接料面的高度需要匹配上游输送设备的卸料高度，预留足够的落料缓冲空间，避免物料直接冲击筛面造成筛网破损；下部出料口距离地面的高度需要满足下游接料设备的安装空间，预留闸门操作、设备检修的作业余量。

　　从结构细节来看，上部框架的主梁采用H型钢焊接成型，梁体之间设置横向拉结筋，提升框架整体的抗扭刚度；锥斗部分采用厚度适宜的钢板卷制焊接，内壁可根据物料磨损程度选择加装耐磨衬板，针对磨蚀性较强的矿料、砂石等物料，衬板采用耐磨钢板或者高分子聚乙烯材质，通过沉头螺栓固定在锥斗内壁，磨损后可快速更换，延长整体设备的使用寿命。筛分层可根据过滤精度要求更换不同孔径的筛网，筛网采用模块化快装结构，无需整体拆卸设备即可完成筛网更换，适配不同物料的分级需求。支撑腿的截面选型经过载荷校核，满料工况下的结构安全系数不低于3倍，可满足户外露天作业的抗风、抗雪载要求，针对多雨或者腐蚀环境，整体钢结构表面可做喷砂除锈后喷涂防腐漆，提升设备的环境适应能力。

　　实际投产使用中，该装置可替代传统的单锥斗过滤料仓，多锥斗设计可实现不同粒径物料的分仓暂存，或者单种物料的大流量缓冲，避免单斗下料能力不足造成的上游生产线堵料停机。设备安装时需要注意整体的水平度校准，若安装倾斜会导致物料偏载，造成单个锥斗物料堆积、下料不畅，同时会让支撑结构长期承受偏心载荷，引发焊缝疲劳开裂。日常维护中需要定期检查支撑节点的焊缝状态、锥斗内壁的磨损情况以及筛网的破损情况，及时清理筛面截留的杂物，保证过滤效率与下料顺畅度。
